Az előugró Navigátor Terv térkép fastruktúrában ábrázolja a Virtuális épületmodell valamennyi nézőpontját.
Megjegyzés: A legördülő navigátor számos funkciója megegyezik az ARCHICAD korábbi verzióiból ismert Navigátor palettán elérhető funkciókkal. A Navigátor paletta (és a Szervező) továbbra is elérhető az Ablak > Paletták útvonalon. A funkcióikkal kapcsolatos további információkat lásd: Navigátor paletta és Szervező paletta.
Mi az a nézőpont?
A nézőpont olyan, mint a terv egy adott részére nyíló ablak. A nézőpontok a Navigátor Terv térképén vannak felsorolva mappákba rendezve (minden nézőponttípushoz egy róla elnevezett mappa tartozik). Ezek a mappák az elemtípusok teljes és megváltoztathatatlan listáját képezik, ide nem lehet sem felvenni új mappát, sem törölni közülük.

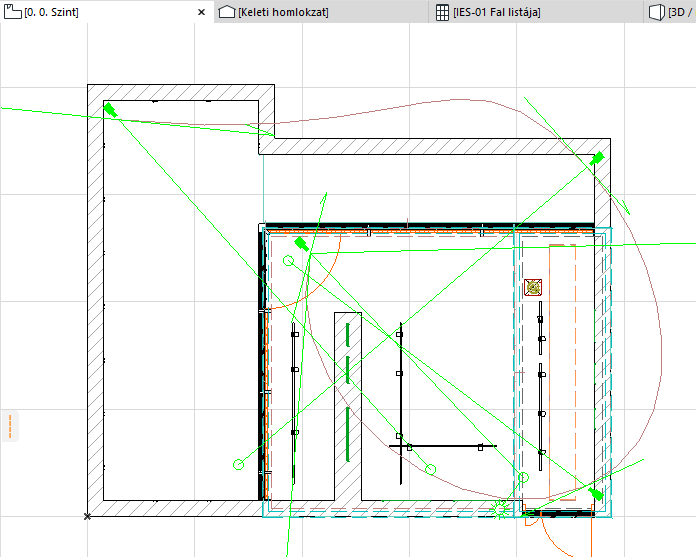

A navigátorban és a lapsávon a nézőpontok ikonjait fekete körvonal jelöli.
Megjegyzés: Mihelyst eltárolta egy Nézőpont beállításait, az átalakul Nézetté, amely megjelenik a Nézet térkép listájában és lehelyezhető egy Tervlapra.
Terv neve
A terv a fájl mentésekor kap nevet, de ha megadunk egy Terv nevet a Fájl > Infó > Tervinformációk párbeszédablakban, akkor ez a név fog megjelenni a Navigátorban is.
A Terv térkép mappái
A Szintek mappa a tervben létrehozott összes szintet foglalja magában.
A Metszetek, Homlokzatok, Falnézetek, Munkalapok, Részletek és 3D dokumentumok mappák a megfelelő ablakok listáját tartalmazzák. Ha egy mappa előtt nincs plusz jel, ez azt jelenti, hogy ilyen nézőpont még nem készült a tervben.
Lásd az ARCHICAD modellnézetek fejezetet az egyes nézőpont típusok ismertetéséért.
A 3D mappa a különböző vetítési és kameratípusoknak megfelelően elemeket tartalmaz.
•A terv megkezdésekor két alapértelmezett elem van jelen: Általános perspektíva és Általános axonometria.
•Amikor Kamerákat helyez el a tervben, azoknak a neve az Útvonal név alatt csoportosítva jelenik meg a Terv térkép 3D mappájában.
Lásd Kamera eszköz beállításai.
A Konszignációk mappa tartalmazza a tervdokumentáció részeként készített interaktív konszignációkat (elemek és összetevők). Az Interaktív konszignáció alapul szolgál az ajtók, ablakok és más szerkezeti elemek gyártótól történő megrendeléséhez, valamint az elemek adott feltételek szerinti következetességének ellenőrzéséhez.
Lásd Interaktív konszignáció.
A Tartalomjegyzékek mappa tartalomjegyzék típusú elemkészleteket tartalmaz, úgymint nézet lista indexek, tervlaplista és rajzlista.
Lásd Tartalomjegyzékek.
Megjegyzés: Ezek a parancsok (Új szint létrehozása és Új független adatok létrehozása) a megfelelő Terv térkép elem kijelölése esetén a helyi menüből is elérhetők.
A Törlés gomb eltávolítja a kijelölt nézőpontot. Valamennyi, erre a nézőpontra hivatkozó jel törlésre kerül.
