Teherkombináció párbeszédablak

Nem elérhető az ARCHICAD STAR(T) Edition 2022-ben

A teherkombináció több olyan teher adatait tartalmazza, amelyek egyszerre hatnak egy adott szerkezetre. Sok elemzési program használ teherkombinációs adatokat a többszörös teher hatásának különféle tényezők és szorzók segítségével történő kiszámításához.

Az ARCHICAD-ben az ilyen elemzési programokkal való kompatibilitás biztosítása érdekében használunk teherkombinációkat. Az ARCHICAD-en belül egyetlen funkciójuk az adatok tárolása és kezelése (számításra nem használjuk őket).

Nyissa meg a Teherkombináció párbeszédpanelt az alábbi műveletek egyikével:

•Lehetőség > Teherkombinációk

•Szerkezetépítő mérnök eszközsáv

A tervben használt teherkombinációk a bal oldalon láthatók.

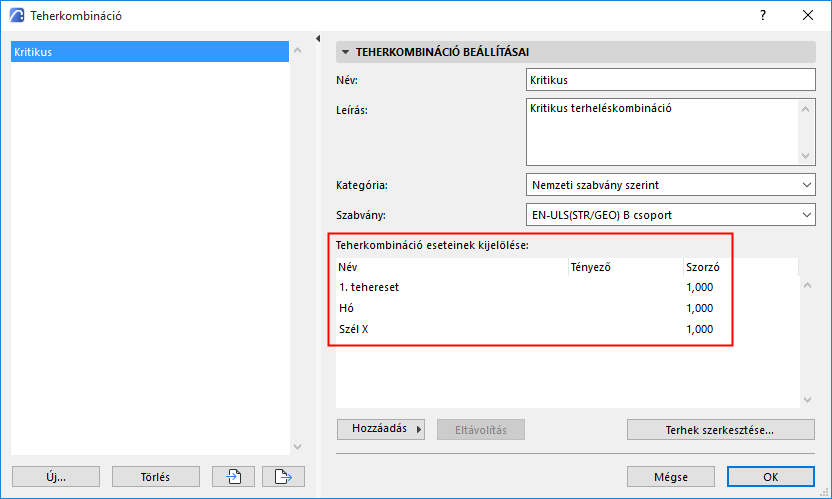

A kijelölt teherkombináció beállításai a jobb oldalon találhatók, míg a vonatkozó teheresetek a tényezőkkel és szorzókkal együtt láthatók.

Teherkombináció beállításai

Név

Mindegyik teherkombinációnak egyedi nevet kell adni.

Leírás

Itt tetszés szerint további adatok is megadhatók a felhasználó munkájának megkönnyítése érdekében

Kategória

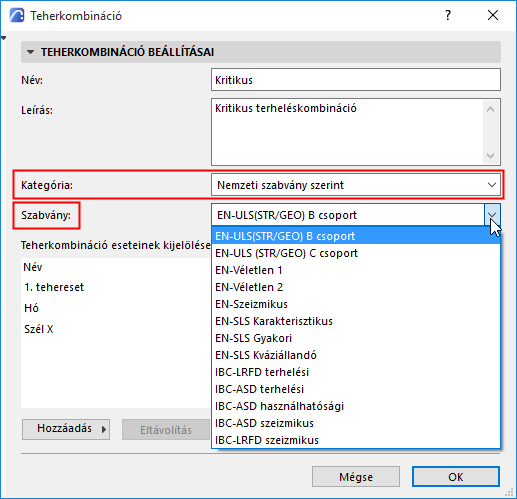

Az előugró ablakban válassza ki a következőket:

•Határállapot szabvány, vagy

•Nemzeti szabvány szerint. Ebben az esetben a Szabvány előugró listából válasszon.

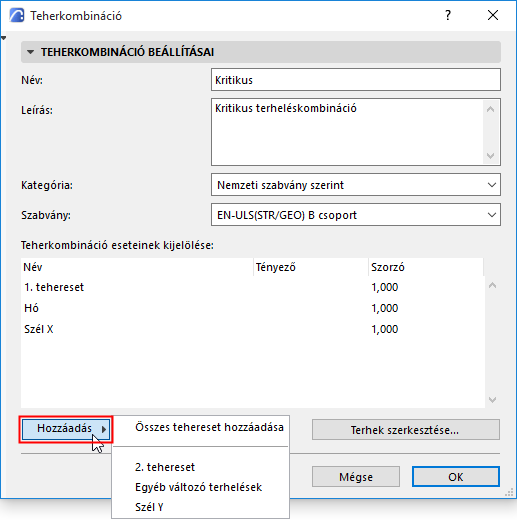

Tehereset hozzáadása

A tervben található bármelyik tehereset hozzáadható teherkombinációhoz (annak tehercsoportjától függetlenül)

Kattintson a Teherkombináció párbeszédpanel alján lévő Hozzáadás lehetőségre:

–Válassza ki a teheresetet, amelyet hozzá kíván adni a teherkombinációhoz

–Összes tehereset hozzáadása

Terhek szerkesztése...

Kattintson a Terhek szerkesztése lehetőségre a Teherkezelő megnyitásához.

Új teherkombináció vagy teherkombináció duplikálása

1.Kattintson az Új parancsra a Teherkombinációk párbeszédablak alján.

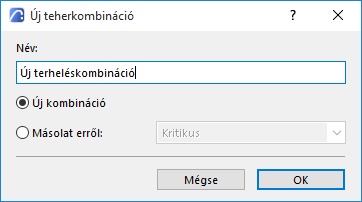

2.Megnyílik az Új teherkombináció párbeszédpanel: válasszon az Új vagy Duplikálás lehetőségek közül.

3.Adjon nevet az új/másolt teherkombinációnak, majd kattintson az OK gombra.

4.Módosítsa a teherkombináció beállításait, majd kattintson az OK gombra a Teherkombinációs párbeszédpanel bezárásához.

Teherkombinációk importálása és exportálása

A Teherkombinációk párbeszédablakban használja az Import és Export gombot a teherkombinációs adatok továbbításához.

•Az ARCHICAD ezeket az adatokat XML vagy SAF formátumban importálja.

•Az ARCHICAD ezeket az adatokat kizárólag XML formátumban exportálja
