Egyéb beállítások (Exportálás SAF formátumba)

Nem elérhető az ARCHICAD STAR(T) Edition 2022-ben

Az SAF fordító beállításainak megnyitása:

Fájl > Együttműködés > SAF > SAF fordítók.

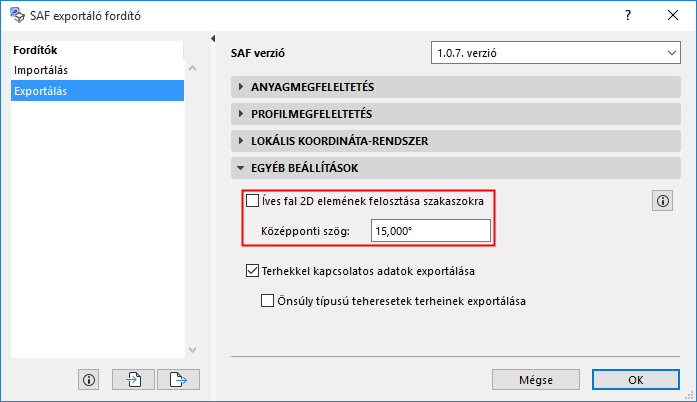

Íves fal 2D elemének felosztása szakaszokra (alapértelmezés = KIKAPCSOLVA)

Ez a vezérlő az íves falakból készített 2D elemek SAF exportálására vonatkozik.

Alapértelmezett beállításként a szegmentálás ki van kapcsolva. Ha a fogadó szerkezetelemzési szoftver képes kezelni az íves falakból készített íves 2D elemeket, ne jelölje be a jelölőnégyzetet.

Mikor kell bekapcsolni a szegmentálást?

Csak akkor jelölje be ezt a négyzetet, ha a fogadó szerkezetelemzési szoftver nem képes kezelni az íves falakat. Az íves 2D elem exportálása több szakaszként történik.

A Középponti szög mezőben: adja meg a létrejövő szakaszok maximális középponti szögét.

–A létrejövő szakaszok megközelítőleg a megadott középponti szöget használják majd (de nem haladják meg azt), a következő igazításokra azonban szükség lehet:

-Ha az íves fal a végpontokon kívül további csomópontokat tartalmaz (pl. olyan szerkezeti csomópontok, melyeknél a csatlakozó elem találkozik a fallal), a program szakaszokat hoz létre, így azok végpontjai egybeesnek ezekkel a meglévő csomópontokkal.

-A középponti szög értékei a csomópontok helyétől (és a szakaszok hosszától) függően változnak.

Fontos megjegyzések

–Az Íves fal 2D elemének felosztása szakaszokra opció engedélyezésekor: a fogadó szoftver további szakasz-csomópontokat hoz létre annak érdekében, hogy igazodjon az íves falhoz csatlakozó szerkezeti támaszok és szerkezetelemzési kapcsolatok csomópontjaihoz.

–Az exportált falszakaszok újonnan létrehozott belső élein belül a szabad élek beállítása „Merev” (az eredeti falélek „Kényszer” értékeitől függetlenül).

Teheradatok exportálása

Alapértelmezés szerint bekapcsolva.

Kapcsolja ki a vezérlőt, ha minden teheradatot figyelmen kívül kíván hagyni a szerkezetelemzési modell SAF formátumba történő exportálásakor.

Például az alábbi, adatok oda-vissza küldésével járó forgatókönyvek esetén:

•a szerkezeti tervezőszoftver az ARCHICAD által nem felismerhető teheradatokat használ

•az építész úgy dönt, hogy nem használja az SAF fájl teheradatait az ARCHICAD modellben

Ilyen esetekben a többfordulós adatcsere során elveszhetnek a teherrel kapcsolatos adatok. Az ilyen adatvesztés elkerülése érdekében érdemes üresen hagyni ezt a jelölőnégyzetet. A rendszer így nem veszi figyelembe a teheradatokat.

Önsúly típusú terhek figyelmen kívül hagyása

Alapértelmezés szerint kikapcsolva.

A legtöbb elemzési program nem kezeli a külső programok önsúly típusú terhekre vonatkozó adatait.
