Nem elérhető az ARCHICAD STAR(T) Edition 2022-ben
Jelölje be ezt a beállítást, ha engedélyezni kívánja az Árnyékvetést a fényképen. (Ha nem jelöli be a négyzetet, a renderelés során nem jön létre árnyék.)
Használja az alábbi vezérlőket az Árnyék minőségének megadásához:
•A Fénybeállítások szerint lehetőség azt jelenti, hogy a szóban forgó jelenetben minden egyes lehelyezett fényforrás tárgyra (a Lámpa beállítások Fényforrás paraméterei szerint) az Árnyékvetés beállítás lesz érvényes. (Lásd még Árnyékvetés.)
Ha nem használja a Fénybeállításokat, a következő három beállítással módosíthatja a Területi árnyék minőségét:
Megjegyzés: A következő három paraméternek csak akkor van jelentősége, ha az Általános renderelőt használja. A Fizikai renderelési mód használatakor nincs hatásuk.
•Minimális mintavételek
•Maximális mintavételek
•Pontosság
Minél több a minta, annál egységesebb (azaz kevésbé szemcsésebb) a renderelt kép, és annál hosszabb a renderelési folyamat. Ennek megfelelően a kevesebb minta rövidebb renderelési időt jelent.
A Minimális mintavétel és Maximális mintavétel paraméterekkel igény szerint beállítható, hogy a program sok vagy kevés mintát készítsen (illetve milyen legyen közöttük az interpoláció).
Természetesen, akár maximális mintavételt is beállíthatna, de ez nem indokolt, mivel a jelenet egyes részein csak minimális mintavétel szükséges, és a jelenet renderelése túl sokáig tartana.
A Pontosság beállítással adható meg, hogy milyen elosztásban készüljenek a minták (és hány darab készüljön) annak érdekében, hogy a legjobb végeredményt érjük el. A leginkább kritikus területeken a Maximális mintavételt a legmagasabb értékre kell állítani.
A problémás területek szempontjából a Pontosság beállítás értéke a legfontosabb, hiszen magasabb értéknél a program több mintát használ. A kevésbé fontos területeken a program a Minimális mintavétel értéket alkalmazza.
Ha a Minimális mintavételek=Maximális mintavételek, a Pontosság paraméternek nem lesz hatása.
A jelenet optimális beállításához hajtsa végre a következő lépéseket:
1.Keresse meg a jelenet kritikus területeit (szemcsés zónák).
2.Állítson be azonos értéket a Minimális mintavétel és Maximális mintavétel paramétereknél, és használja a Kijelölt terület renderelése parancsot a terület fényképezéséhez.
3.Növelje a Minimális mintavétel és Maximális mintavétel értékeket mindaddig, amíg az eredmény megfelelő nem lesz.
4.Csökkentse a Minimális mintavételek értéket a Maximális mintavételek értékének 25%-ára, a Pontosságot pedig állítsa 50%-ra.
5.Végül növelje a Pontosság beállítást addig, amíg el nem éri a kívánt eredményt.
A következő alapszabályokat is vegye figyelembe:
•A minőség leginkább úgy javítható, ha növeljük a Maximális mintavétel és Pontosság értékeket. Ha a Pontosságot 100%-ra állítja, és a Maximális mintavételnél nagyon alacsony értéket ad meg, nem kap jó eredményt.
•Bármelyik értéket is növeli a három beállítás közül, a renderelési idő párhuzamosan nőni fog.
Árnyék mélysége
Az Árnyék mélysége beállítás a Tükröződés mélységéhez hasonlóan működik. Ha a felület egy pontját egy másik tárgy beárnyékolja, ez a funkció további árnyéksugarakkal ellenőrzi, hogy melyik árnyékokat kell átirányítani a tárgy felületéről a fényforrás felé.
Az Árnyék mélysége beállításnál adható meg, hogy a program milyen árnyékmélységet alkalmazzon a látható árnyéksugarak számításakor. Például, ha ez az érték 2, a program nem készít árnyékot a tükröződő, átlátszó és fénytörő sugarakhoz.

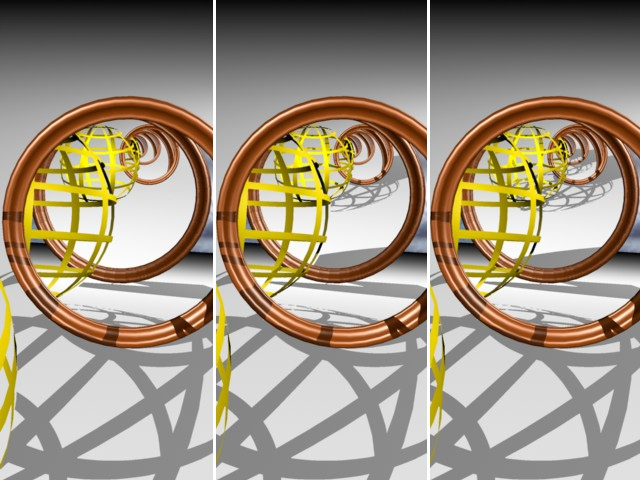

A lenti példákon a rendereléskor az Árnyék mélysége értékek sorban 2, 4 és 8.
