Confrontare Modelli ARCHICAD prima e dopo l'Aggiornamento di Collegamenti

NON DISPONIBILE in ARCHICAD STAR(T) Edition 2022

Questo flusso di lavoro può essere utile quando si aggiorna un Collegamento nel progetto.

Come d'abitudine, il comando Aggiorna aggiorna i Collegamenti nel modello per rispecchiare i cambiamenti nella Sorgente del Collegamento. Ma se in Gestore Moduli collegati si seleziona anche la casella di controllo opzionale "Confronta i Modelli", sarà possibile visualizzare ciò che è cambiato a seguito dell'aggiornamento.

Esempio di flusso di lavoro

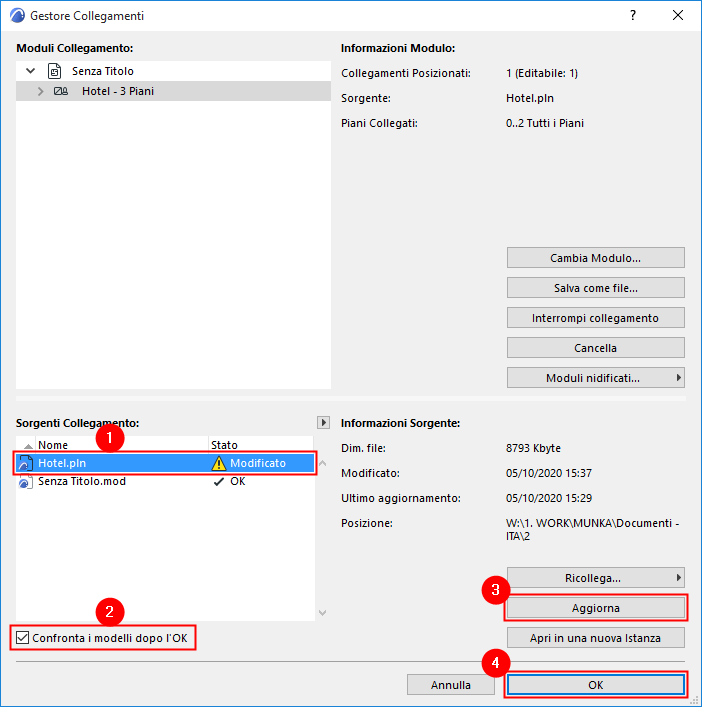

Nel Gestore Moduli Collegati:

1.Selezionare la Sorgente Collegamento che è cambiata (viene mostrata con lo stato Modificato).

2.Selezionare la casella di controllo per attivare l'opzione Confronta Modelli dopo OK.

3.Fare clic su Aggiorna.

4.Fare clic su OK.

5.Il Modulo Collegato è aggiornato nel modello.

6.Si apre la finestra di confronto del modello per confrontare il "Vecchio modello" e il "Modello aggiornato".

7.Gli esiti della ricerca vengono visualizzati nella finestra Confronto del Modello.

Usando la palette Confronto del Modello, esaminare la finestra Confronto del Modello per vedere cosa è cambiato.

Vedere Confronto del Modello: esaminare le modifiche.

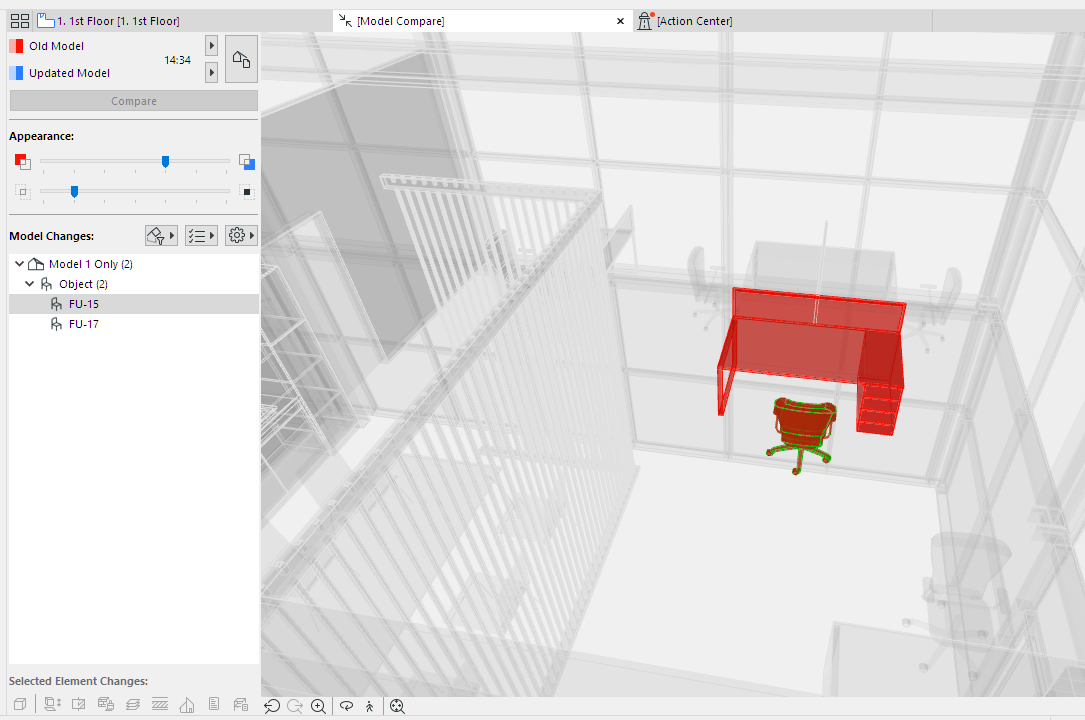

Qui si può vedere che una scrivania/sedia è stata cancellata dal modulo del cubicolo.

8.Creare le Problematiche ove necessario.

Vedere Crea Problematica dall'Elenco Modifiche di Confronto del Modello.
