Nowe opcje dopasowania odsunięcia

Reguły generowania pomagają zapewnić ciągłość Modelu analitycznego konstrukcji, niezbędną w analizie konstrukcyjnej. Reguły generowania w ARCHICADzie mogą być elastycznie dostosowane do dowolnych grup elementów (np. według klasyfikacji lub geometrii).

Dopasowanie odsunięcia zostało wzbogacone o nowe metody, które pozwolą dostosować ją do bardziej złożonych konstrukcji i umożliwić inżynierowi konstruktorowi kontrolowanie możliwie wielu rzeczywistych scenariuszy.

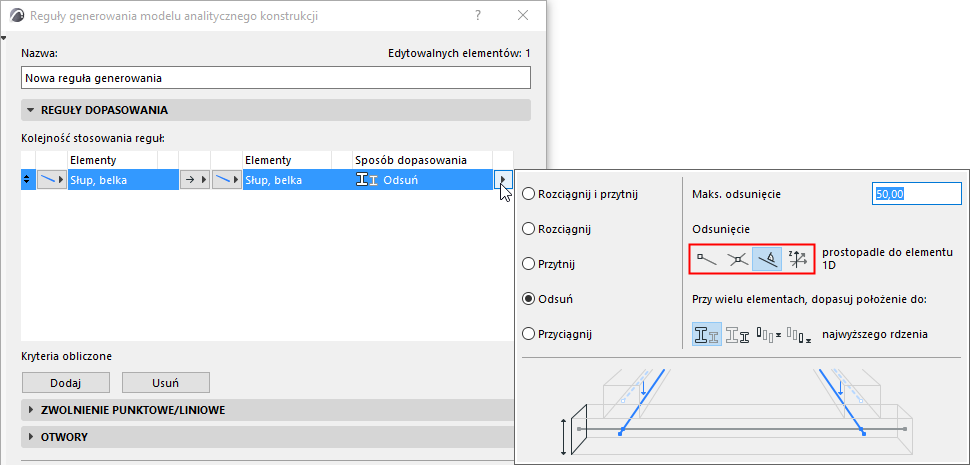

Nowe opcje odsunięcia: Odsunięcie 1D do 1D

Posłużmy się przykładem dwóch belek połączonych ze słupem. Każda belka ma inny przekrój poprzeczny i została wstawiona z różnym mimośrodem względem słupa.

W tej sytuacji dopasowanie odsunięcia pomiędzy elementami konstrukcyjnymi 1D może być obecnie wykonana na trzy dodatkowe sposoby:

•na końcu elementu 1D

•na przecięciu elementów

•prostopadle do elementu 1D

Nowe opcje odsunięcia: Odsunięcie 1D do 2D

Posłużmy się przykładem dwóch ścian połączonych ze słupem. Każda ściana ma inną grubość rdzenia i została umieszczona tak, aby jej zewnętrzna strona była wyrównana ze słupem.

W tej sytuacji regulacja odsunięcia pomiędzy elementami konstrukcyjnymi 1D i 2D może być obecnie wykonana na trzy dodatkowe sposoby:

•na przecięciu elementów 2D

•prostopadle do elementów 2D

•na krawędzi elementu 2D

Eliminowanie nakładających się części elementów 2D

Reguły generowania "Przytnij" eliminują teraz automatycznie nakładające się części Elementów 2D. Zapewnia to bardziej realistyczny model analityczny konstrukcji i mniejszą liczbę błędów Kontroli modelu, które użytkownik będzie musiał naprawić.

Zobacz Typy i opcje wyrównania.
