Udoskonalenia Zakresu łączenia

Inżynierowie konstruktorzy pragną mieć pełną kontrolę nad tym, w jaki sposób jest generowany jest model analityczny, a także dostęp do niestandardowych opcji, które pomogą im to osiągnąć. Dopasowanie rozciągnięcia działa tylko wtedy, gdy elementy posiadają połączone rdzenie. W przeciwnym razie użytkownik może pozwolić na przedłużenie osi w definiowalnym zakresie połączeń i uzyskać w ten sposób prawidłowo wygenerowany model.

Zakres łączenia został udoskonalony z myślą o lepszym odwzorowaniu intencji projektanta i rzeczywistej geometrii elementu:


Zakres łączenia uwzględnia zakończenia elementu

Zakres łączenia bazuje na rzeczywistym profilu elementu, nawet jeśli korzysta on z profilu zastępczego

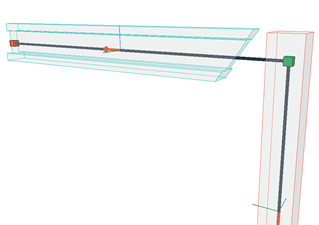

Jeśli wirtualnie wydłużony rdzeń dotyka rdzenia sąsiedniego elementu, jest tp traktowane jako połączenie rdzeni.

Użytkownik musi zdefiniować dwa parametry długości:

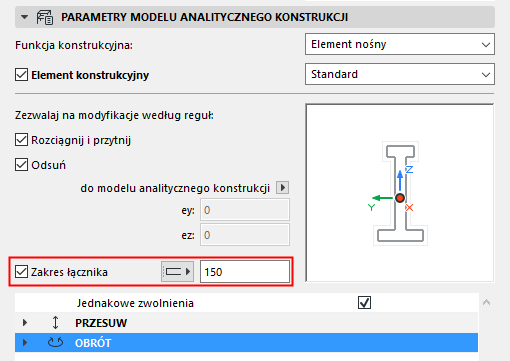

wartość Zakresu łączenia (w ustawieniach elementów), która musi wynosić co najmniej tyle, co najkrótsza odległość między rdzeniami łączonych elementów

Graphical user interface, applicationDescription automatically generated

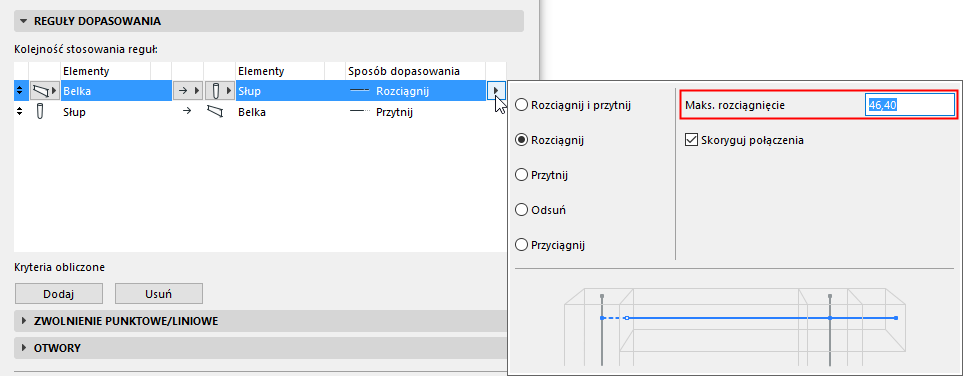

maksymalne dopuszczalne rozciągnięcie (w oknie dialogowym Reguły generowania, w zakładce Reguły dopasowania), które musi przekraczać odległość pomiędzy łączonymi osiami konstrukcji. Wartość "Maksymalnego rozciągnięcia" jest stosowana do jednego lub obu końców Zakresu łączenia, jak określono w ustawieniach elementu.

Graphical user interface, applicationDescription automatically generated

Zobacz Zakres połączeń (Rozszerz rdzeń, aby umożliwić połączenie).
