Wizualizacja

Wyświetl strefy w Przekroju/Elewacji /Rozwinięciu ścian

Teraz strefy można wyświetlać jako przekrojowe lub widokowe bezpośrednio w przekrojach/elewacji/rozwinięciu ścian oraz dokumentach 3D z rzutu, co zapewnia większą elastyczność podczas tworzenia dokumentacji i modelowania. (Strefy można było wyświetlać w dokumentach 3D z widoków 3D już w poprzednich wersjach).

Strefy w widoku przekrojowym będą wyświetlone z wypełnieniem tła z zastosowaniem koloru przypisanego kategorii strefy (np. dla rzutu), a w widokowym - zastosowane będzie wykończenie (np. w 3D).

Aby zmienić wygląd strefy, należy użyć nowych opcji zastąpienia graficznego (zobacz Udoskonalenia zastąpień grafiki), umożliwiającej dostosowanie ich wyglądu w oparciu o zasady, takie jaki ustawienie przezroczystości, które umożliwia zobaczenie elementów znajdujących się za strefami.

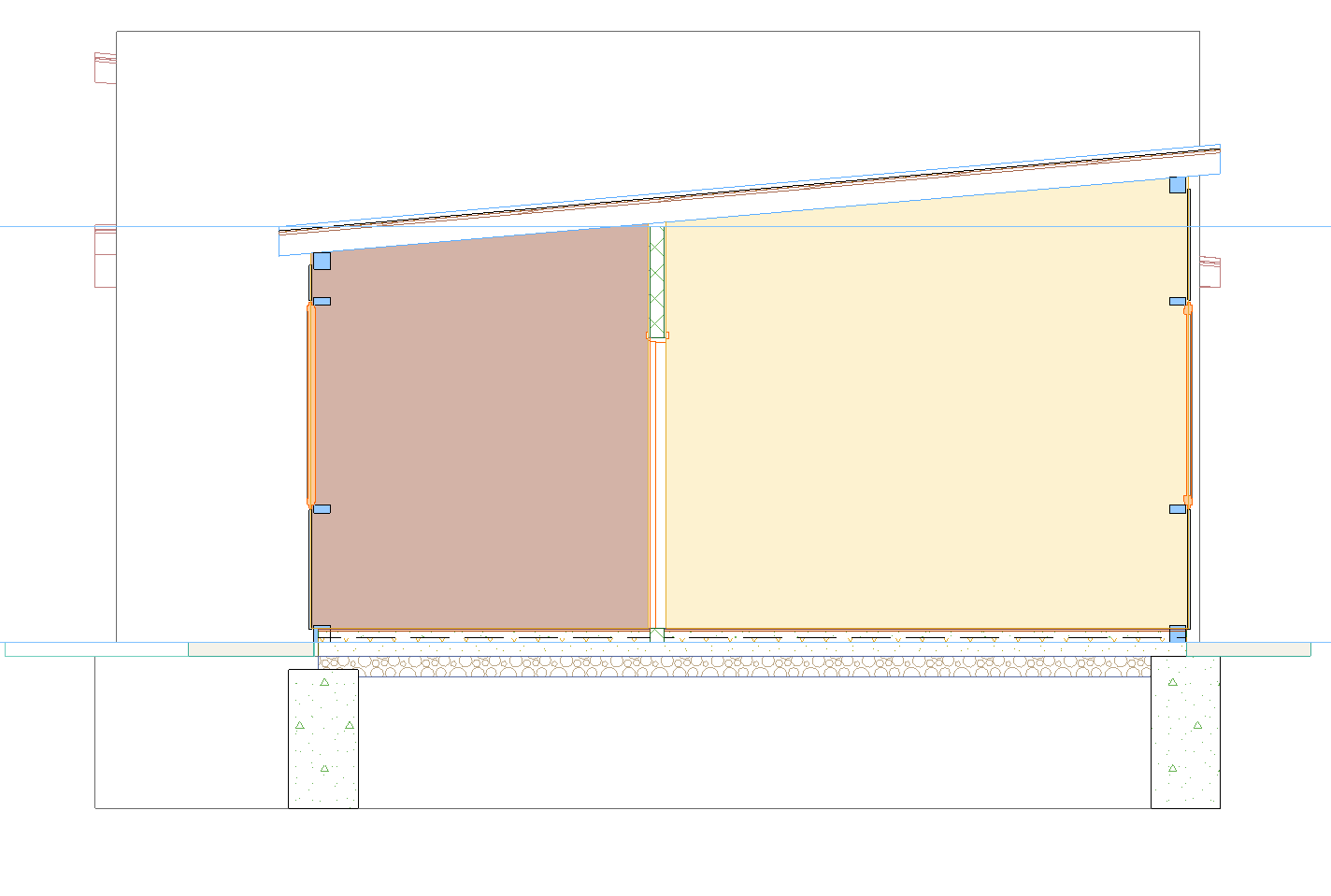

Przekrój - domyślnie przekrojowy(kolor kategorii)

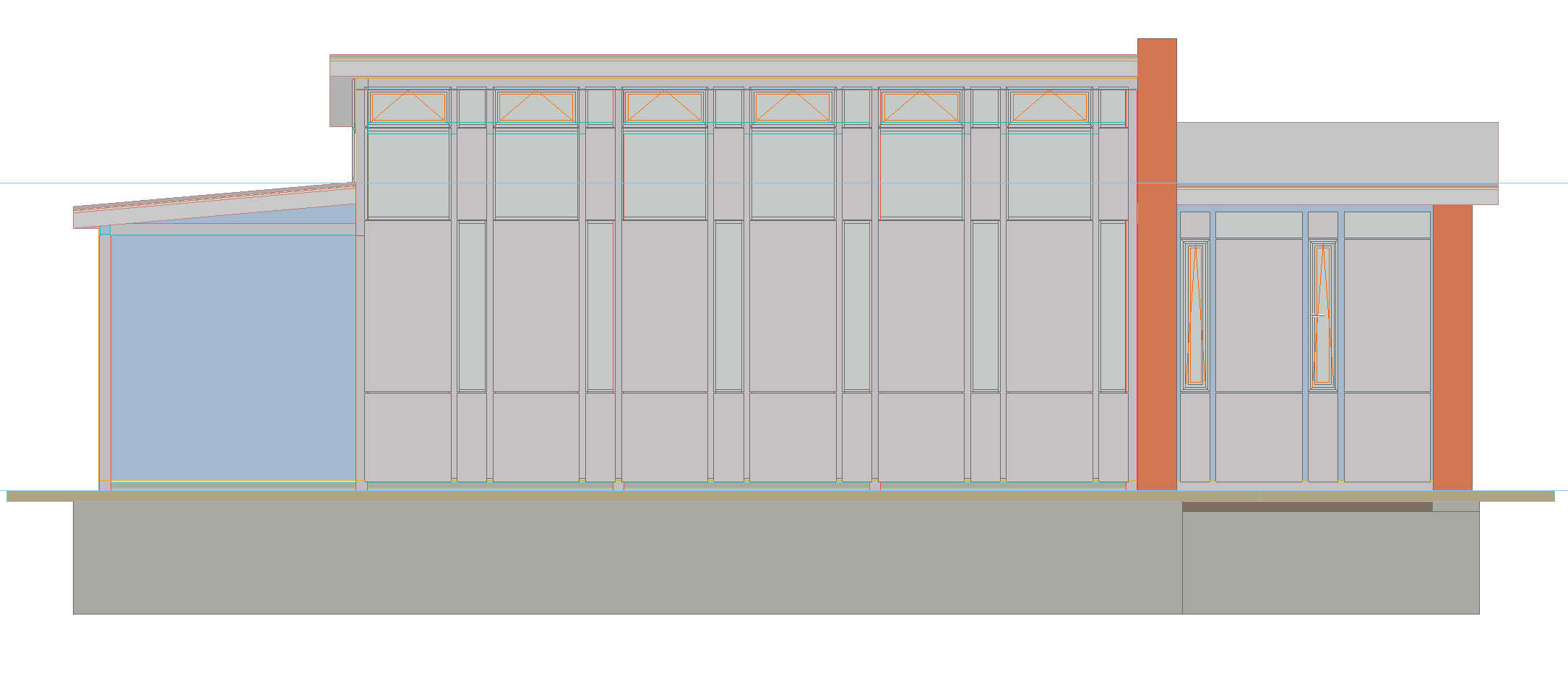

Elewacja - domyślnie widokowy (wykończenie)

Aby wesprzeć proces migracji, przenoszenie projektów do nowszej wersji spowoduje automatyczne włączenie nowej opcji Kompatybilność, zapobiegającej wyświetlaniu stref, a tym samym zmieniającej dokumentację projektu.

Po przeniesieniu istniejącego projektu, aby wyświetlić strefy we wszystkich widokach, należy przejść do Preferencje projektu > Kompatybilność i odznaczyć pole “Ukryj strefy oraz powiązane z nimi etykiety w widokach przekrojowych”.

W nowych projektach, opcja Kompatybilność jest wyłączona.

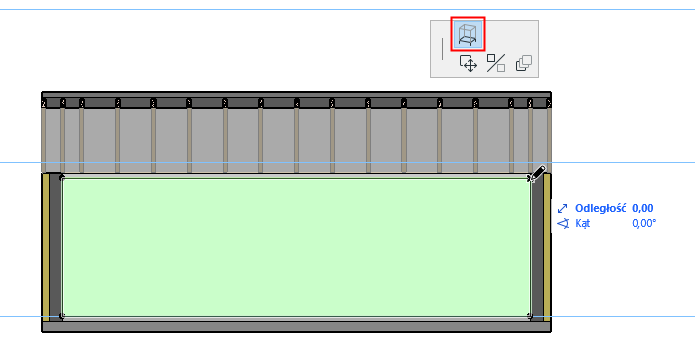

W widokach przekrojowych, współdziałanie opcji Rozciągnij pionowo dla stref umożliwia łatwe dostosowanie do wysokości strefy we właściwym kontekście danego modelu.

Jeśli w strefie występują nachodzące na siebie elementy przekrojowe, strefy zostaną automatycznie wyświetlone za innymi elementami przekrojowymi, aby uniknąć nachodzenia na siebie wieloboków.
