Udoskonalenia Schodów

Silnik generowania schodów ARCHICADa został ulepszony w kilku obszarach:

Obejrzyj wideo

Nowe metody obliczania schodów

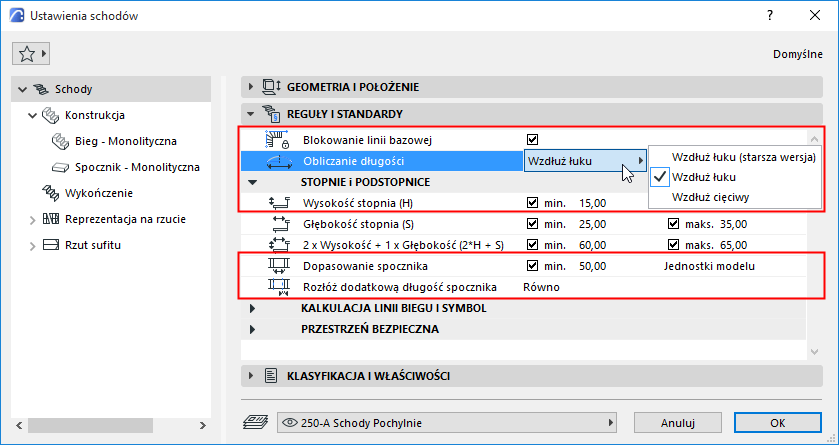

Opcja “Obliczanie długości” teraz oferuje następującą funkcjonalność

•Wzdłuż cięciwy: Dzięki tej metodzie można rozmieścić stopnie wzdłuż linii biegu w taki sposób, aby głębokość stopnia była mierzona wzdłuż linii prostej (od punktu przecięcia linii biegu i krawędzi stopnicy do punktu przecięcia linii biegu i krawędzi podstopnicy).

Takie rozwiązanie spełnia wymogi niemieckiej normy dotyczącej pomiaru odcinków prostych.

•Wzdłuż łuku: Począwszy od aktualizacji ARCHICAD 25, w tej metodzie wykorzystano nowy algorytm (podobny do metody cięciwy), który obsługuje dodatkowe funkcje obliczania/budowy schodów.

•Wzdłuż łuku - Kompatybilność: W następstwie oraz w celu zapewnienia kompatybilności podczas migracji zmieniono nazwę starszej metody na “Wzdłuż łuku - Kompatybilność”.

Elastyczne projektowanie schodów dzięki uwolnieniu linii bazowej

Podczas wstawiania lub edycji schodów, linie schodów mogą być automatycznie rozciągane w zależności od potrzeb. Aby to umożliwić, odznacz opcję "Blokowanie linii bazowej" w Ustawieniach schodów. (Opcja niedostępna przy zastosowaniu metody obliczenia “Wzdłuż łuku - Kompatybilność”).

Jeśli odblokujesz linię bazową, biegi pomiędzy zabiegami zostaną automatycznie wybrane i odblokowane.

Ta dodatkowa opcja pozwala uniknąć niemożliwych konfiguracji geometrycznych, a jednocześnie umożliwia wstawienie nietypowych schodów bez korzystania z Kalkulatora.

Dopasowanie spocznika: Kontroluj geometrię spoczników

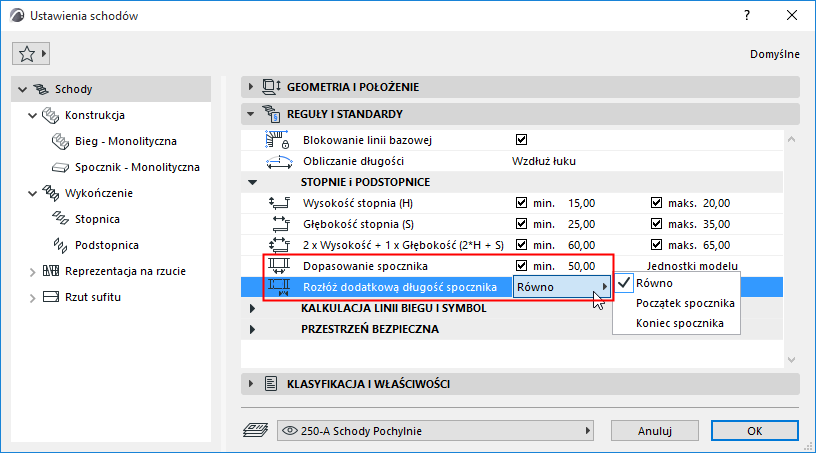

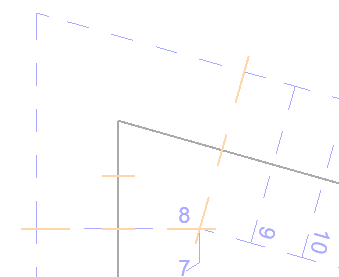

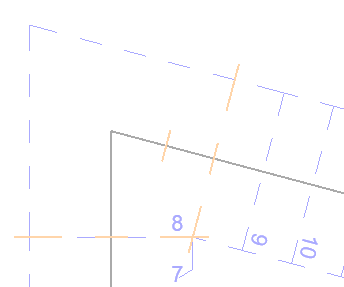

Po ustawieniu minimalnej długości spocznika można wybrać, gdzie ma zostać przypisana dodatkowa długość: Początek spocznika, Koniec spocznika lub Równo.

(Opcja niedostępna przy zastosowaniu metody obliczenia “Wzdłuż łuku - Kompatybilność”).

Aby zweryfikować wyniki, należy włączyć nowe Wytyczne obliczania spoczników schodów (Widok > Opcje wyświetlania)

 Uwaga: Te wytyczne widoczne są tylko na Dopasowanych spocznikach.

Nowe kombinacje symetrycznych stopni dla wszystkich typów zabiegu

Każdy z czterech rodzajów zabiegu (Pojedynczy punkt, Dwa punkty, Pomocnicza linia biegu, Główne linie) obsługuje teraz trzy opcje symetrii stopni:

•Punkt zabiegu: Stopień

•Punkt zabiegu: Symetryczna stopnica

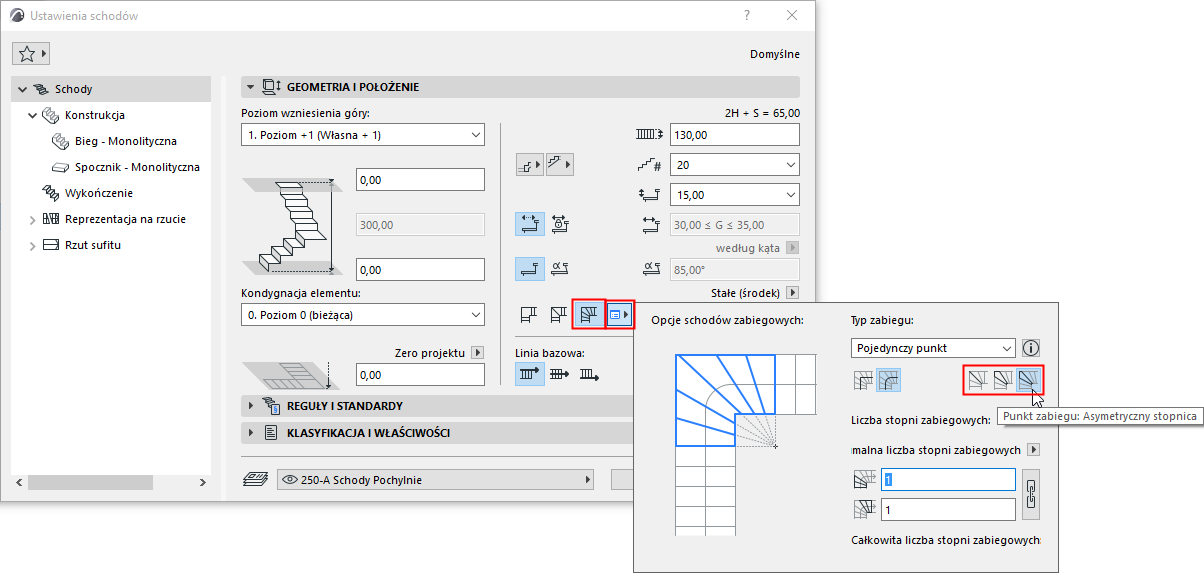

•Punkt zabiegu: Asymetryczna stopnica (nowość!): Brak ograniczeń geometrycznych w rozmieszczeniu stopnic wzdłuż linii biegu

.
