Obsługa obciążeń w modelu analitycznym konstrukcji

Aby umożliwić architektom i inżynierom budowlanym współpracę bez utraty danych, model analityczny ARCHICADa obsługuje teraz obciążenia i dane związane z obciążeniami. Są one również dostępne w formacie SAF.

Dane obciążeń są zachowane w modelu BIM i w każdej chwili dostępne - nie tylko w środowisku ARCHICADa, lecz również w preferowanym przez inżyniera programie analitycznym zgodnym z SAF. Dane obciążeń nie rozpoznawanych przez ARCHICADa są zachowywane w trakcie wymiany plików SAF: użytkownik nie utraci żadnych danych podczas ponownego importowania pliku SAF do programu do analizy konstrukcji.

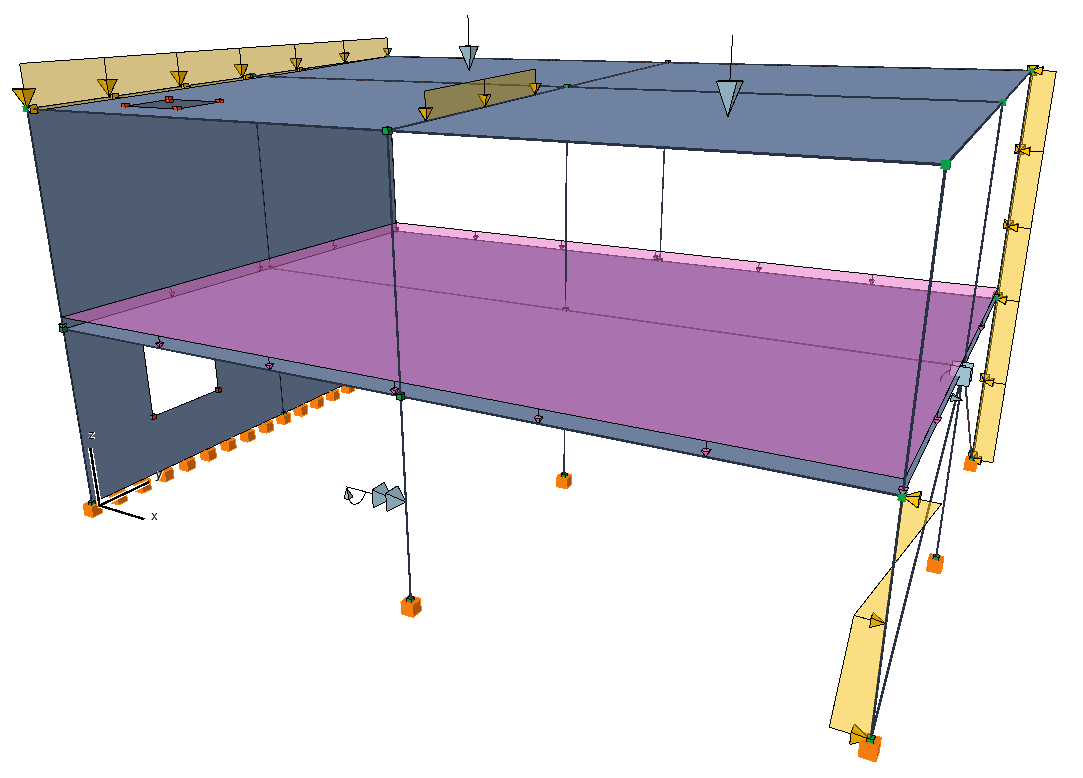

•Wizualizuj i modyfikuj obciążenia w Modelu analitycznym konstrukcji.

•Przeglądaj i kontroluj modyfikacje obciążeń za pośrednictwem funkcji Porównania modeli i Menedżera uwag.

•W programie ARCHICAD można również umieszczać nowe obciążenia (punktowe, liniowe, powierzchniowe). Można także definiować dane dla Przypadków, Grup i Kombinacji obciążeń.

Optymalne zarządzanie obciążeniem dzięki możliwości dostosowania wizualizacji przypadku obciążenia

Począwszy od aktualizacji AC25, dzięki nowej palecie oraz nowym opcjom przypadku obciążenia, dostępnym w Ustawieniach widoku, można teraz wizualizować i zarządzać dowolnym obciążeniem lub wszystkimi obciążeniami jednocześnie, niezależnie od przypadku obciążenia.

Dzięki temu można łatwiej zarządzać obciążeniami dla całego projektu. Można tworzyć wizualizacje, zmieniać lub usuwać obciążenia w całym projekcie jednym działaniem i nie trzeba wykonywać tych czynności dla każdego przypadku obciążenia.

Ułatwia to współpracę z inżynierami budowlanymi: podczas importu danych o obciążeniu od inżyniera budowlanego, proces porównania modeli umożliwia porównanie obciążeń w dowolnej parze widoków oraz dla wszystkich obciążeń jednocześnie.

Nowa paleta przypadków obciążenia

•Możliwość prostej konfiguracji przypadku obciążenia (nie trzeba otwierać dodatkowych okien dialogowych)

•Opcja wyświetlenia lub ukrycia dowolnych przypadków obciążeń lub wszystkich jednocześnie

•Paleta przypadków obciążenia wyświetla się automatycznie w środowiskach pracy “Konstrukcja”

•Zastępuje poprzedni przełącznik Obciążenia

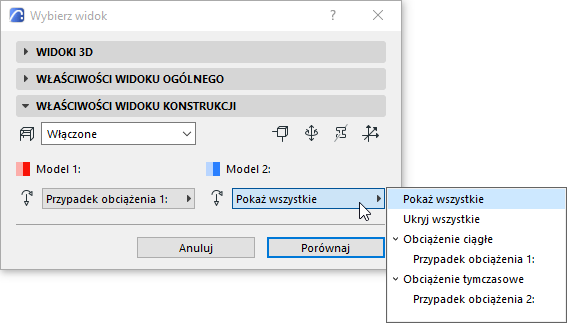

Opcja “Pokaż wszystkie obciążenia” umożliwia wydajniejsze porównywanie modeli

Zapisz w widoku ustawienia przypadku obciążenia jako “Pokaż wszystkie”. Dzięki temu będzie można sprawdzić różnice przypadków obciążenia na etapie porównywania modeli (nie trzeba tworzyć oddzielnego widoku dla każdego przypadku obciążenia, a następnie po kolei ich porównywać)

Łatwiejsze wprowadzanie obciążenia - dokładniejsze informacje zwrotne

•Podczas wstawiania obciążenia, nowa opcja podświetlenia przed wstawieniem wyraźnie wskazuje element główny nowego obciążenia.

•Najeżdżając na kilka sąsiadujących ze sobą lub nachodzących na siebie elementów, można przełączać pomiędzy nimi za pomocą klawisza tab, aby wybrać jeden z nich.

•Metka Info dostępna dla obciążeń ułatwia wskazanie i wybranie elementów obciążenia

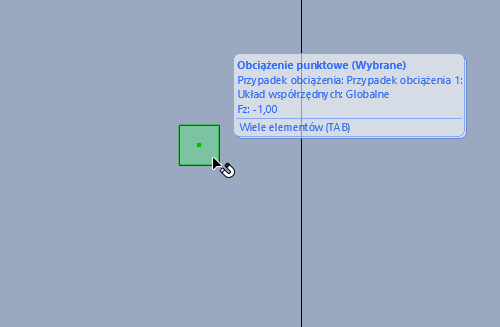

•Dla dowolnego obciążenia: sprawdź obciążenie, przypadek obciążenia oraz układ współrzędnych - wartości widoczne są na pierwszy rzut oka!

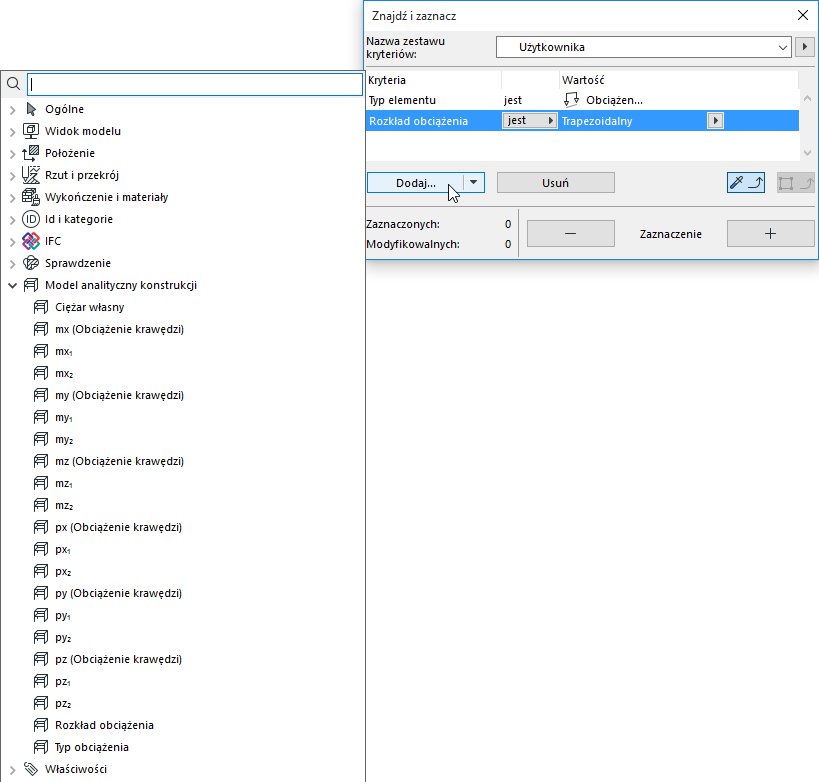

•Znajdź i zaznacz elementy obciążenia według parametrów

Wyświetl elementy obciążenia w Przekrojach/Elewacjach i Arkuszach

Wyświetlanie obciążenia jest teraz wprowadzone we wszystkich widokach modeli, również w Arkuszach i Przekrojach/Elewacjach.
