Mapa projektu Rozwijanego nawigatora zawiera hierarchiczną strukturę elementów projektu (Ujęć Wirtualnego budynku, zwanych także widokami projektu).
Uwaga: Rozwijany nawigator odwzorowuje wiele funkcji Palety Nawigatora znanych z poprzednich wersji ARCHICADa. Paleta Nawigatora (i Organizatora) dostępne są w menu Okno > Palety. Więcej na temat poszczególnych funkcji, zobacz Paleta Nawigator oraz Paleta Organizatora.
Czym jest Widok projektu?
Widok projektu to okno zawierające fragment projektu ujęty w określonym aspekcie. Widoki projektu wyszczególnione są w Mapie projektu Nawigatora i przechowywane w folderach (każdy folder nazwany odpowiednio do każdego widoku projektu). List folderów jest stała i zawiera wszystkie typy Ujęć - Widoków Projektu; nie można w tym miejscu dodawać ani usuwać folderów.

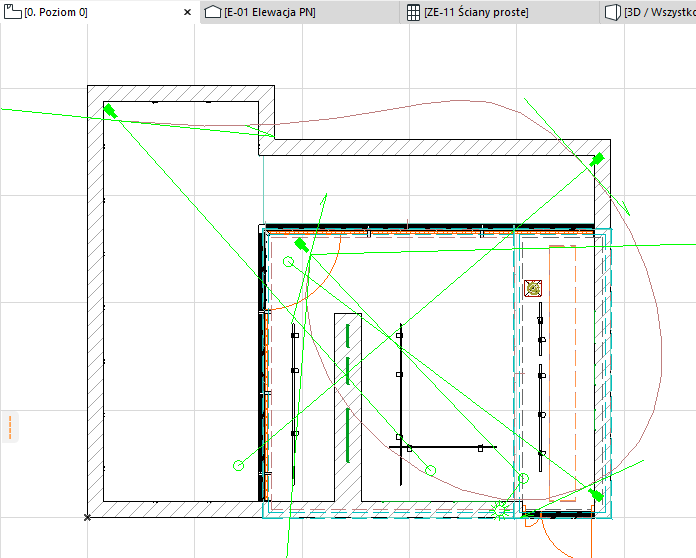

Zarówno w Nawigatorze, jak i Pasku zakładek, ikona widoku projektu otoczona jest czarnym obrysem.
Uwaga: Gdy zachowasz ustawienia Ujęcia, stanie się on Widokiem (wyszczególnionym w Mapie Widoków) i może zostać umieszczony na Arkuszu w celu dalszej edycji.
Projekt - Nazwa
(Zasadniczo, nazwa zostaje nadana projektowi podczas zapisywania pliku, jednak wypełnienie pola Nazwa projektu w oknie Plik > Info > Informacje o projekcie spowoduje, że właśnie ta nazwa zostanie ujęta w Nawigatorze).

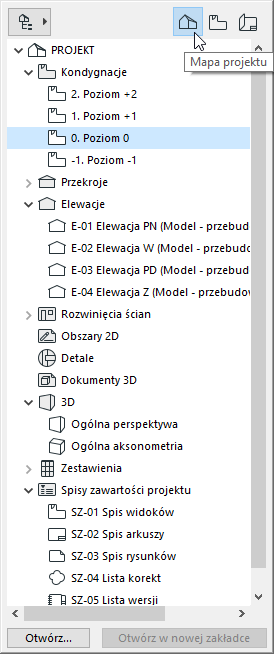

Foldery Mapy projektu
Folder Kondygnacje zawiera wszystkie kondygnacje zdefiniowane w projekcie.
Foldery Przekroje, Elewacje, Rozwinięcia ścian, Obszary 2D, Detale i Dokumenty 3D zawierają listę odpowiednich okien. Jeżeli obok folderu nie ma znaku plus, oznacza to, że widok projektu tego typu nie został jeszcze utworzony.
Zobacz Widoki Modelu ARCHICADa, aby poznać informacje na temat każdego z widoków projektu.
Folder 3D zawiera elementy odpowiadające różnym widokom i kamerom.
•Domyślnie, w nowym projekcie występują dwa z nich: Ogólna perspektywa i Ogólna aksonometria.
•Umieszczanie kamer w projekcie będzie powodowało ich wyświetlanie w folderze 3D, zgrupowanych w podkatalogach Ścieżek.
Zobacz Ustawienia narzędzia Kamera.
Folder Zestawienia zawiera interaktywne zestawienia (Elementy i Komponenty) utworzone jako część dokumentacji projektowej. Na podstawie Zestawienie interaktywne można zamawiać drzwi, okna oraz inne elementy konstrukcyjne od producenta oraz sprawdzić jednorodność elementów na podstawie zestawu kryteriów.
Zobacz Zestawienie interaktywne.
Folder Spisy zawartości projektu zawiera zestawy tabeli zawartości, np. spisy widoków projektu, arkuszy czy rysunków.
Zobacz Spisy treści Projektu.
Uwaga: Te polecenia (np. Utwórz nową Kondygnację; Utwórz nowy Niezależny detal) są także dostępne w menu kontekstowym poszczególnych elementów w Mapie Projektu.
Przycisk Usuń spowoduje usunięcie wybranego widoku modelu. Usunięte zostaną wszystkie znaczniki połączone z tym widokiem modeli.
