Narysuj obrys Przegrody Strukturalnej w oknie Przekroju
Funkcja NIEDOSTĘPNA w ARCHICADzie STAR(T) Edition 2022
W tym przykładzie utwórz Przegrodę strukturalną, rysując odręcznie w przekroju Obrys.
1.Przejdź do Rzutu.

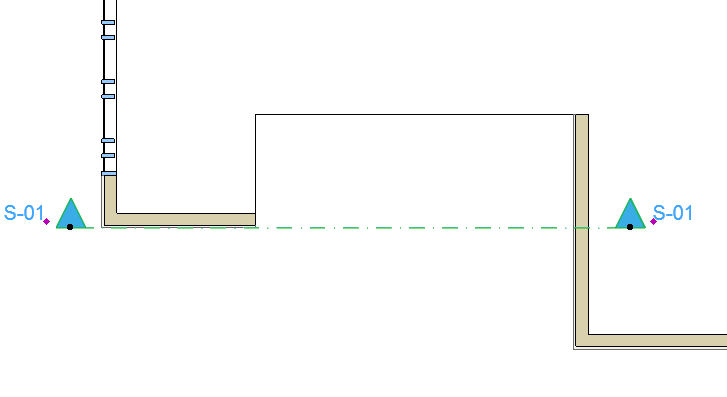

2.Narysuj Linię przekroju lub Plan, aby określić płaszczyznę wprowadzania Przegrody strukturalnej.
3.Otwórz Przekrój.
4.Jeśli narzędzie Przegroda Strukturalna jest aktywne, wybierz metodę geometrii Obrys z palety Info Przegrody Strukturalnej.
5.Narysuj Obrys Przegrody Strukturalnej wzdłuż żądanego konturu, klikając przy każdym węźle, tak jak podczas rysowania wieloboków.
6.Kliknij dwukrotnie, aby zamknąć wielobok.
Uwaga: Linia odniesienia tej Przegrody Strukturalnej to pierwszy odcinek Obrysu, który narysujesz.
