Belka/słup z kilkoma przekrojami: Zastosowanie Profilu zastępczego

Funkcja NIEDOSTĘPNA w ARCHICADzie STAR(T) Edition 2022

Niektóre elementy słupa lub belki mogą wykorzystywać kilka przekrojów i/lub kilka materiałów budowlanych:

Wielosegmentowe belki lub słupy

Belki lub słupy stożkowe

Jeden złożony profil posiadający kilka modyfikatorów profili na każdym zakończeniu

Ten Słup lub Belka generują pojedynczy Element 1D w Modelu analitycznym konstrukcji, przy użyciu Profilu zastępczego.

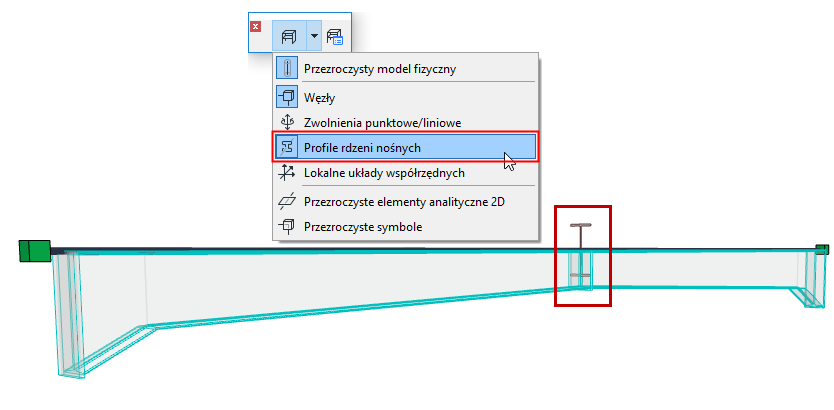

Jest on widoczny w modelu analitycznym konstrukcji: aktywuj opcję Pokaż profile rdzeni nośnych (z paska narzędzi modelu analitycznego konstrukcji).


Element 1D wielosegmentowej belki z pojedynczym profilem nośnym

Dane profilu zastępczego używane są podczas eksportu elementu 1D do programów do analizy. Profil zastępczy elementu nie ma wpływu na model fizyczny w ARCHICADzie.

Dla każdego elementu 1D o różnym przekroju w oknie dialogowym Ustawienia elementu należy wybrać Profil zastępczy:

Wybierz profil zastępczy

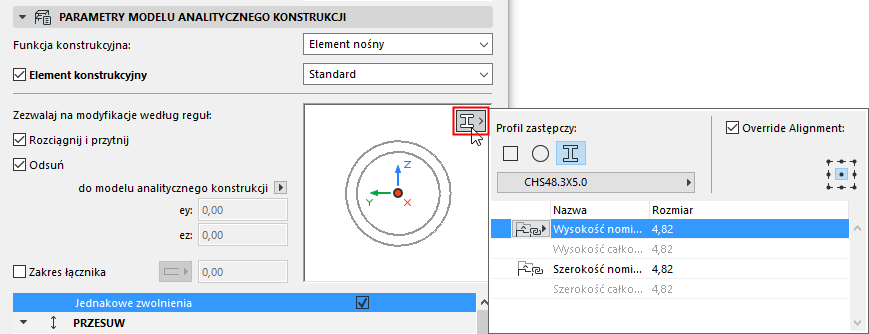

1.Użyj panelu Parametry modelu analitycznego konstrukcji w Ustawieniach belki lub słupa.

2.Jeśli element posiada różne profile, jak opisano powyżej: w oknie podglądu dostępna będzie lista rozwijana Profilu zastępczego.


3.Kliknąć, aby wybrać strukturę dla rdzenia Profilu zastępczego: Prostokątny, Okrągły lub Profil złożony

W przypadku konstrukcji o złożonym profilu:

Użyj listy rozwijanej, aby wybrać profil i określić edytowane parametry (jeśli są dostępne). Lista rozwijana zawierać będzie profile, które

-są dostępne dla słupów lub belek (odpowiednio)

-zawierają co najmniej jeden element rdzeniowy

W przypadku konstrukcji o profilu prostokątnym lub Okrągłym:

użyj listy rozwijanej, aby wybrać Materiał budowlany i wymiary

Zastępowanie wyrównania

Domyślnie Punkt bazowy profilu zastępczego jest wstawiany na linii odniesienia Elementu.


W razie potrzeby można zmienić położenie Punktu bazowego profilu, tak aby lepiej odzwierciedlał model architektoniczny. Zaznacz pole wyboru Zastąp wyrównanie, a następnie wybierz inny punkt wstawienia:



W przypadku konstrukcji Prostokątnej lub Okrągłej, Element konstrukcyjny jest domyślnie dopasowywany do linii odniesienia konstrukcji. (Również w tym przypadku możesz zastąpić to wyrównanie, wybierając inny punkt wstawienia)
