Mapuj profile złożone (według nazwy)

Funkcja NIEDOSTĘPNA w ARCHICADzie STAR(T) Edition 2022

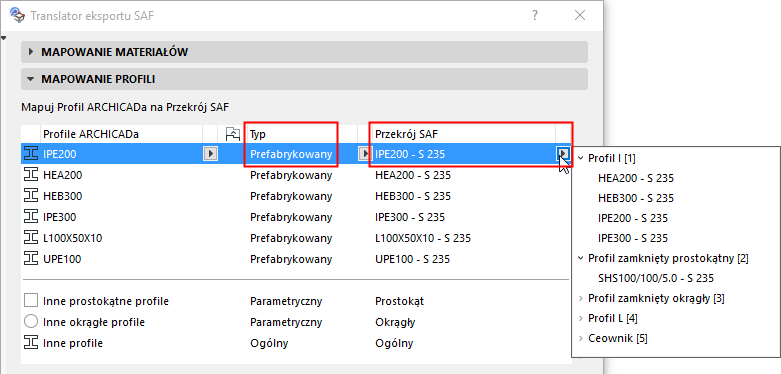

1.Dla każdego profilu wymienionego na liście ARCHICADa wybierz odpowiadający mu Typ i Przekrój.

–Rozwijana lista Przekroje SAF jest filtrowana według wybranego typu (Fabryczny, Parametryczny lub Złożony) i wyświetlane zgodnie z kodem SAF.

–Jeśli nie możesz znaleźć potrzebnego przekroju SAF w na liście, możesz dodać więcej przekrojów. Zobacz Dodaj więcej przekrojów SAF do listy mapowania (Eksport do SAF).

–Dla wszystkich profili mapowanych według nazwy, Przekrój profilu SAF zawiera definicję materiału.

–Profile typu „Ogólne” nie są mapowane według nazwy. Zostaną one odtworzone jako Przekroje SAF na podstawie wielokąta lub geometrii profilu. Ich materiał jest definiowany w panelu Mapowanie materiałów.

2.Aby dodać do listy dodatkowy Profil ARCHICADa, wykonaj jedną z następujących czynności:

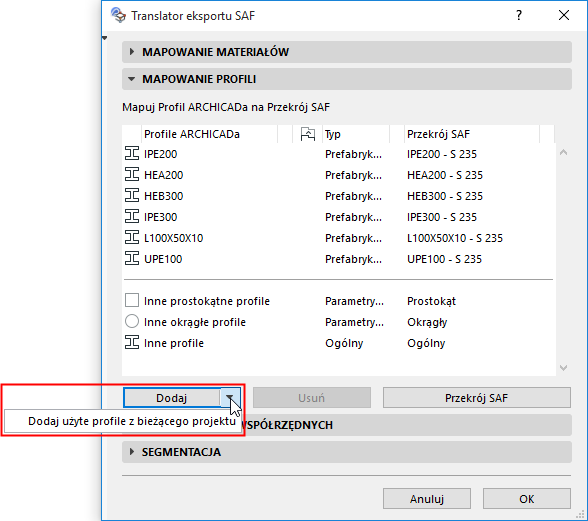

–Z poziomu listy rozwijanej Dodaj kliknij Dodaj wykorzystywane Profile z bieżącego projektu

–Kliknij Dodaj, a następnie wybierz z listy ARCHICADa jeden z Profili złożonych. (Dostępne atrybuty Profili: z rdzeniem i używane z Belkami lub Słupami.)
