Automatyczne mapowanie na podstawie pliku bazy danych (eksport ARCHICAD do SAF)

Funkcja NIEDOSTĘPNA w ARCHICADzie STAR(T) Edition 2022

Eksportowane profile ARCHICADa są mapowane na podstawie definicji w panelu Mapowanie profili.

W przypadku tych profili, które NIE są mapowane według nazwy na liście Mapowanie profili: można aktywować automatyczne mapowanie w oparciu o domyślną bazę danych.

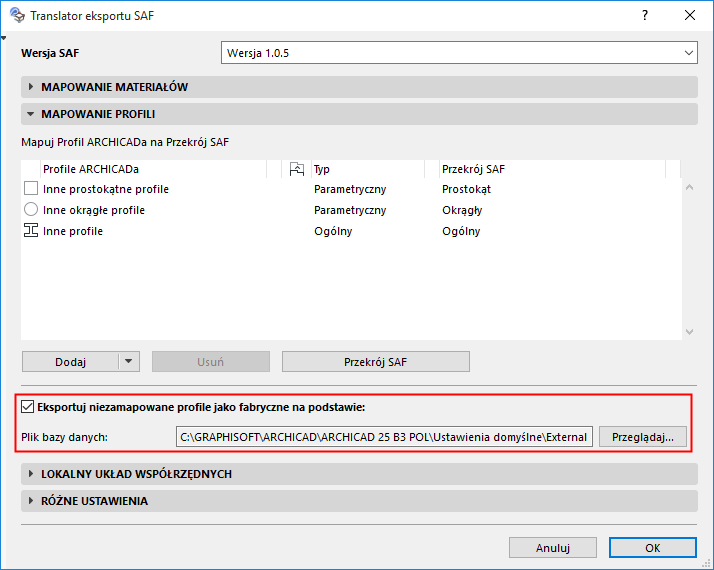

Aktywuj tę opcję w panelu Mapowanie profili Translatora eksportu SAF.

Uwaga: Jest to ta sama baza danych, która jest dostępna dla Mapowania profili przy imporcie. Możesz aktywować bazę danych oddzielnie dla importu i/lub eksportu.

Jeśli ta opcja jest zaznaczona, proces eksportu będzie korzystał z wstępnie zdefiniowanej listy (plik Excel o nazwie „ExternalDB”) w celu odwzorowania wszystkich eksportowanych profili ARCHICADa, które NIE są mapowane według nazwy na powyższej liście Mapowanie profili. Może to zaoszczędzić dużo czasu i wysiłku w porównaniu do ręcznego mapowania.

Lokalizacja i edycja pliku bazy danych (fabryczne przekroje SAF)

Plik Excela „ExternalDB” znajduje się w podfolderze Ustawienia domyślne, w folderze instalacyjnym ARCHICADa.

Sprawdź również witrynę pobierania, aby znaleźć predefiniowane pliki bazy danych, których możesz użyć w tym celu. (Zobacz Pobierz pliki danych SAF zoptymalizowane dla aplikacji konstrukcyjnych.)

Możliwe jest utworzenie własnego pliku bazy danych, zapisanie go, a następnie załadowanie i wykorzystanie własnego pliku. Musisz użyć pliku Excel składającego się z jednego arkusza, z tymi samymi dwiema kolumnami i nazwami kolumn, jak w dostarczonym pliku domyślnym.

Ważne: Możesz kopiować i edytować domyślny plik ExternalDB dostarczony w szablonie ARCHICADa, ale NIE zmieniaj jego nazwy ani nie przenoś go!

Priorytet reguł mapowania przekrojów fabrycznych

Reguły mapowania są stosowane w następującej kolejności:

1.Mapowanie według nazwy na podstawie listy w panelu Mapowanie profilu

2.Zewnętrzna baza danych (pod warunkiem, że pole wyboru „Utwórz profile dla niezmapowanych przekrojów fabrycznych” jest zaznaczone).

3. Ustawienie “Inne profile”. Jest to ogólna definicja wszystkich Profili ARCHICADa, które nie zostały zmapowane w krokach 1 i 2 powyżej.
