Ustawienia narzędzia Wypełnienie
Opis podstawowych funkcji wspólnych dla wszystkich narzędzi znajdujących się w Palecie narzędzi, patrz Praca w oknach dialogowych Ustawień Narzędzi.
Więcej szczegółów, patrz Wypełnienie.
Jeśli edytujesz komponent wypełnienia profilu
Jeśli edytujesz wybrany komponent wypełnienia atrybutu Profilu, jedynymi dostępnymi opcjami będą: wł/wył obrys wypełnienia, typ i kolor linii przekrojowej oraz wybór typu wypełnienia (dostępne wypełnienia to Materiały budowlane dla edytowanego profilu).
Zobacz Utwórz lub edytuj złożony profil.

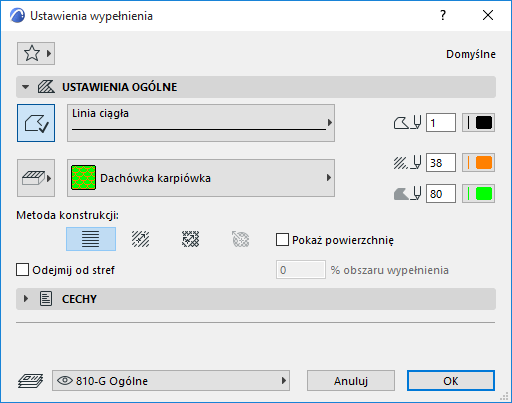

Panel Ustawień ogólnych Wypełnień
Opcje zawarte w tym panelu odpowiadają za wygląd Wypełnienia na Rzucie. Ustawienia Wypełnienia również zostaną użyte jeśli narysujesz wypełnienie w oknie Przekroju/Elewacji/RŚ lub Detali/Obszaru 2D.

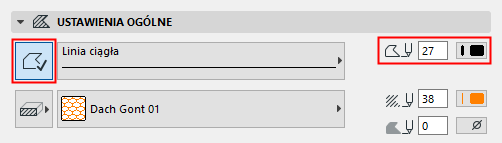

Obrys Wypełnienia
•Kliknij, aby określić obrys wypełnienia.
•Wybierz typ linii oraz kolor.
Kategoria Wypełnienia
Kliknij przycisk po lewej stronie okna Wzorek wypełnienia, aby wybrać Kategorię tego wypełnienia.
Szczegóły - zobacz Kategorie wypełnienia.
•Wybierz rodzaj wypełnienia, który będzie wyświetlany w wypełnieniu.
•Wybierz kolory piór wypełnienia i tła. W zależności od typu wypełnienia (np. opartego na Materiałach budowlanych lub Powierzchniach), mogą być dostępne pewne nadrzędne ustawienia.
Dla tła wypełnienia można również wybrać opcję przezroczystą lub kolor Tła okna.
Określ orientację kreskowania wektorowego wypełnienia (jeśli istnieje) lub wypełnienia symbolami.
Wybierz jedną z następujących Metod konstrukcji:
• Początek Układu Współrzędnych Projektu: ten wzór będzie zawsze zaczynał się w Źródle.
• Początek wypełnienia: Użyj ikony uchwytu wypełnienia, aby określić wektor orientacji wypełnienia. Następnie kliknij, aby wstawić wypełnienie wektorowe.
•Własne zniekształcenie: Użyj dwóch uchwytów wypełnienia, aby uzyskać “zniekształcony” efekt w celu uzyskania symulacji prawdziwej sytuacji geometrycznej elementów wypełnienia.
Aby poznać przykłady dla każdej z opcji, zobacz Metody orientacji wypełnienia.
•Zniekształcenie radialne: Graficznie dostosuj zniekształcenie koncentryczne wektora. Dostępne tylko dla wybranego wypełnienia symbolami i jedynie w następujących warunkach:
–wypełnienie symbolami było użyte jako warstwa struktury warstwowej; i
–orientacja wypełnienia warstwy została zdefiniowana jako Dopasuj do warstwy w oknie dialogowym Struktury warstwowe; i
–wybrałeś to wypełnienie symbolami po rozbiciu łukowej ściany warstwowej.
Zobacz Zniekształcenie radialne (tylko wypełnienia symbolami).
Uwagi:
–Kreskowanie wektorowe jest wyświetlane tylko po włączeniu w menu Widok > Opcje wyświetlania > Rzeczywisty wygląd wypełnienia.
– Użycie wielu zniekształconych wypełnień w projekcie może spowolnić jego przetwarzanie.
Zaznacz to pole, aby wyświetlić tekst obszaru skojarzonego z Wypełnieniem. Wstawienie tego pola następuje po narysowaniu wypełnienia.
Uwaga: Format pola powierzchni oraz wszystkich powiązanych wskaźników określony jest w oknie dialogowym Parametry tekstu wymiarowania.
Zobacz Ustawienia tekstu wymiarowania.
Odejmij od stref
Zaznacz to pole, aby odjąć domyślne lub wybrane elementy Wypełnienia od Stref.
Wpisz wartość (1-100) w polu % powierzchni wypełnienie aby określić jaki procent powierzchni elementu wypełnienia zostanie odjęty od powierzchni strefy.
