Valores Altimétricos no Orientador
Durante a introdução de coordenadas, verifique o campo Z do Orientador, que indica a cota do elemento a criar.
Tem de activar Mostrar Z no Orientador no menu pendente do Orientador, na Barra de ferramentas Standard. (Este comando está disponível durante a edição/introdução.).
Se estiver a colocar uma Parede, Pilar, Viga ou Objecto utilizando a função, o valor Z irá reflectir a cota da Laje/Membrana/Cobertura/Malha subjacente.
Ver Gravidade.
Se configurar a opção Mostrar Orientador como Sempre em Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas, o campo Z do Orientador indicará valores altimétricos, mesmo que ainda não esteja a introduzir coordenadas; basta mover o cursor para obter informação.
O Orientador pode indicar valores altimétricos de três formas diferentes, em função da sua escolha:
•a partir da Origem do Projecto
•a partir do Piso actual (ou, em 3D, da Origem do Utilizador)
•ou um dos dois opcionais, definidos em Opções > Preferências do Projecto > Níveis de Referência.
Ver Preferências de Níveis de Referência.
Para determinar a que Nível de Referência deve referir-se o valor Z do Orientador:

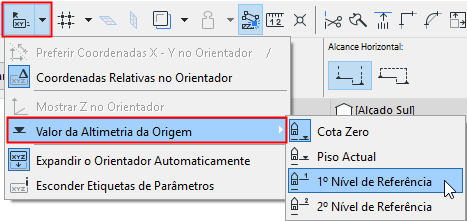

1.Abra o menu pendente do ícone Orientador, na barra de ferramentas Standard.
2.Vá ao submenu Valor da Altimetria da Origem.
3.Seleccione o Nível de Referência desejado.
Defina os níveis de referência em Opções > Preferências do Projecto > Níveis de Referência.
Ver Preferências de Níveis de Referência.
