Desenhar uma Parede Trapezoidal
O método Trapezoidal, ou Não-Paralelo, permite desenhar Paredes rectas, cuja espessura não é constante.
Esta Parede é desenhada como uma Parede recta, mas primeiro é indicada a espessura da Parede nos dois limites, utilizando os campos Espessura Parede na Caixa de Informações ou nas Definições de Parede.

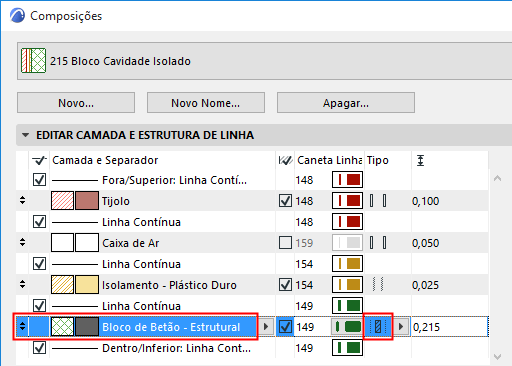

Quando desenhar uma Parede trapezoidal com trama composta, apenas a espessura da última camada de Núcleo reflecte a forma trapezoidal da Parede. Na imagem em baixo, duas das camadas são marcadas como Núcleo, porém apenas a camada de núcleo de Bloco de betão - o último Núcleo de isolamento listado na caixa de diálogo - tem uma forma trapezoidal.
Ver também Linha de Referência de uma Parede Trapezoidal.
Se a composição não possuir núcleo, a camada mais espessa da composição obtém a forma trapezoidal. (Se existirem várias camadas com espessuras idênticas, a última dessas camadas listadas na caixa de diálogo obtém a forma trapezoidal.)
Ver também Composições.
