Criar Parede Cortina na Planta

NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022

1.Active a ferramenta Parede Cortina.

2.Seleccione o método de Polilinha - método de geometria Individual na Caixa de Informações.

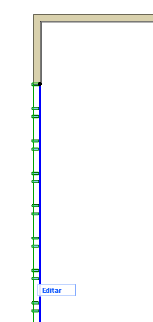

3.Desenhe uma Linha de Referência representando o comprimento da Parede Cortina.

Nota: se o seu Esquema tiver um padrão de grelha de tamanho fixo, o feedback fantasma e ponta de lápis/vínculo indicam onde o próximo segmento de padrão irá terminar.

4.Faça clique para terminar o desenho da Linha Referência.

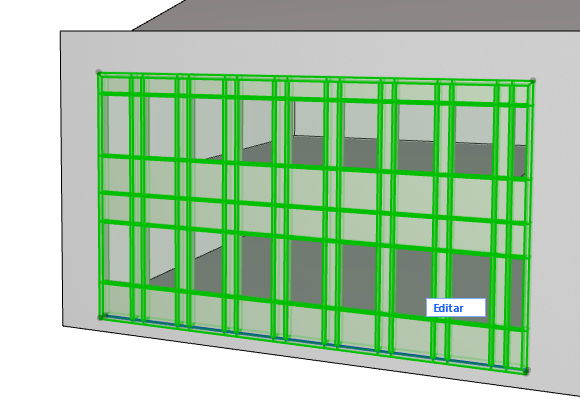

5.Visualize o resultado na Janela 3D.

Parede Cortina Em Cadeia

Utilize o método de geometria de Cadeia para criar uma Parede Cortina de múltiplos segmentos. A linha de referência é uma polilinha.

•Para cada segmento, pode definir um Esquema em separado, com um padrão distinto para cada - no modo de Edição.

•Uma Moldura é sempre colocada no local de junção de dois segmentos adjacentes. Tal Moldura não pode ser apagada. (Se pretender, pode definir o seu tipo para invisível, ao seleccionar a Moldura no modo Edição e ao ajustar o seu Tipo nas Definições de Moldura.)
