Edição Gráfica de uma Parede Cortina

NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022

Para editar graficamente uma Parede Cortina colocada, seleccione-a em Secção ou na janela 3D e utilize os comandos da palete de contexto. Estes são semelhantes aos comandos utilizados para editar paredes graficamente. (Alguns comandos não estão disponíveis em todos os tipos de janela.)

Alongar Altura/Extrusão

À medida que muda a altura da Parede Cortina, a sua espessura mantém-se constante, mas o seu ângulo de inclinação é ajustado em conformidade. A posição da Linha de Referência da Parede Cortina não é alterada.

Alongar altura inclinada

A Parede Cortina é alongada no seu plano; o respectivo ângulo de inclinação mantém-se constante.

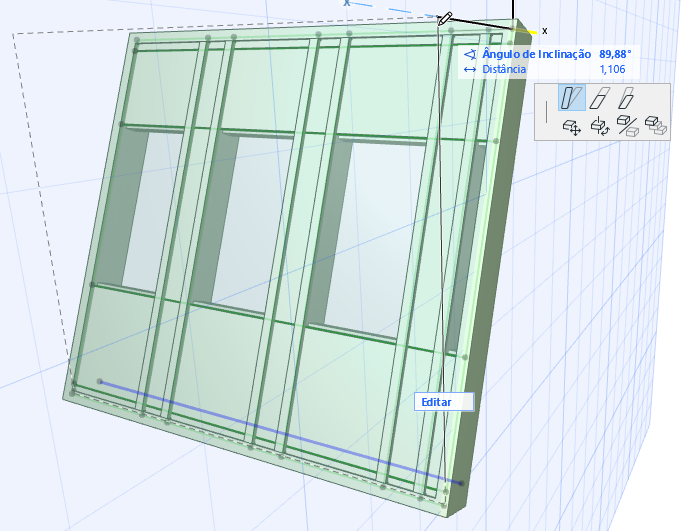

Modificar ângulo

Os campos do Orientador reflectem o novo ângulo de inclinação, bem como a distância horizontal percorrida ao mover a aresta da Parede Cortina seleccionada. A Parede Cortina é inclinada, girando em redor da sua Linha de Referência.

Uma outra opção gráfica é rodar livremente a Parede Cortina, disponível nas janelas 3D e de tipo Corte/Alçado.

Editar a Linha de Referência da Parede Cortina

Seleccione a Parede Cortina, depois clique na Linha de Referência para a editar.

Só pode seleccionar e editar a Linha de Referência se ela se encontrar num plano perpendicular ao da vista do modelo.

(No modo de Editar Parede Cortina, certifique-se de que a visibilidade do Esquema no modo de Edição está activo (On), pois a Linha de Referência faz parte do Esquema.)

Editar a Linha de Referência irá alterar a forma da Superfície da Base da Parede Cortina. (As Linhas de grelha, Cercadura, Painéis e Molduras serão modificadas em conformidade.)

Pode Rodar a orientação da Parede Cortina relativamente à Linha de Referência, utilizando o comando Rodar na Caixa de Informações.
