Paredes Cortina e outros Elementos
NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
As secções seguintes descrevem como as Paredes de Cortina podem interagir com outros elementos.
Gerir Ligações da Parede Cortina
Paredes Cortina e Zonas Adjacentes
Dividir Paredes Cortina de Intercepção
Uma Parede Cortina pode estar ligada a uma ou mais paredes.
•Se mover ou rodar a Parede Cortina, depois a parede ligada será alongada em conformidade.
•O comando Juntar é também útil para ajustar a geometria da parede a uma Parede Cortina inclinada.
Para ligar uma parede a uma Parede Cortina:
1.Seleccione a(s) parede(s) e a Parede Cortina. (Pode seleccionar qualquer número de paredes, porém apenas uma Parede Cortina.)

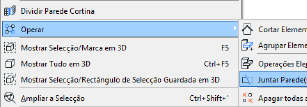

2.Utilize o comando Modelação > Modificar Parede Cortina > Juntar Parede(s) a Parede Cortina...
ou o menu Conectar > Juntar Parede(s) a Parede Cortina no menu de contexto.
3.Aparece a caixa de diálogo Ligar Cortina(s) a Parede Cortina. Use esta caixa de diálogo para especificar o ponto de ligação exacto da(s) parede(s) à Parede Cortina.
Ver pormenores abaixo.
4.Clique em Ligar.

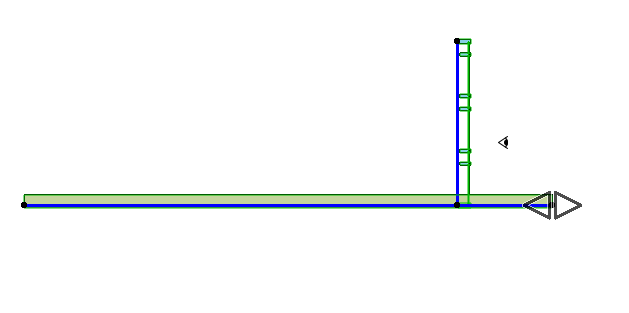

5.Se os fins da parede e Parede Cortina não coincidirem, o cursor olho aparece: clique para definir que fim da parede quer ligar à Parede Cortina.
Á medida que move o cursor para cada fim de parede, aparece uma seta dupla na parede para indicar se este é o fim que irá ser ligado se clicar agora.

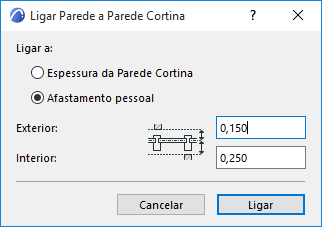

Caixa de Diálogo para Ligar Parede a Parede Cortina
•Ligar a Espessura da Parede Cortina: esta é a escolha predefinida. Estes valores de afastamento Interior e Exterior totalizam a Espessura Nominal da Parede Cortina, como definido pelo Painel de Geometria e Posicionamento das Definições do Sistema Parede Cortina. No nosso exemplo, a Espessura Nominal está definida para 400.
•O valor Exterior: isto define o ponto no qual as paredes provenientes da direcção "Exterior" da Parede Cortina irá ligar a esta Parede Cortina.
•O valor Interior: isto define o ponto no qual as paredes provenientes da direcção "Interior" da Parede Cortina irá ligar a esta Parede Cortina.
Ambos os pontos de ligação da parede Interior e Exterior são expressas como afastamentos da Superfície da Base, tal como apresentado na caixa de diálogo "Vincular Parede à Parede Cortina".
Para o propósito de afastar as paredes de ligação da Parede Cortina, a parte "Interior" desta Espessura Nominal é idêntica ao afastamento do Painel da Superfície de Referência (no nosso exemplo, 250); a parte "Exterior" é o que resta da Espessura Nominal (no nosso exemplo, 150).
•Afastamento Pessoal: clique aqui para parar a(s) parede(s) adjacentes nos pontos que não tenham a espessura nominal da Parede Cortina. Para introduzir valores de afastamento da Superfície de Base da Parede Cortina para o Exterior e Interior dos ponto de ligação da parede.
Para redefinir o afastamento para uma parede já ligada, ligue-a novamente.
Gerir Ligações da Parede Cortina
Elementos seleccionados que participam numa ligação entre uma Parede Cortina e Parede(s) são apresentados com uma "pega". Clique na pega para ver uma lista das Ligações (incluindo Operações Sólidas e Cortes, bem como Paredes/Paredes Cortina ligadas) que envolvem o elemento seleccionado. Use esta lista para gerir estas relações.
Para mais informações, veja Gerir Ligações de Elementos.
Paredes Cortina e Zonas Adjacentes
Adjacentes Zonas, alargue para a Espessura Nominal da Parede Cortina, como definido no campo de Espessura Nominal das Definições do Sistema Parede Cortina (Painel de Geometria e Posicionamento).
Tal como com parede e pilares, dispõe de diversas opções para definir como calcular Paredes Cortina que estejam ligadas por Zonas ou que servem como Limites da Zona. Use o pop-up Relação com Zonas no Painel Colocação de Membro das Definições da Parede Cortina para definir o modo de calcular estas Zonas.
Ver Relação com Zonas.
Dividir Paredes Cortina de Intercepção
Uma forma de ligar com precisão duas Paredes Cortina é a de intersectá-las depois dividir as partes "extra", utilizando o comando Modelação > Modificar Parede Cortina > Dividir Parede Cortina.
Este comando funciona apenas para dividir uma ou mais Paredes Cortina de outra Parede Cortina. Está disponível em qualquer janela de modelo (mas não no modo de Edição da Parede Cortina). É análogo ao comando Edição > Dar nova forma >Dividir, que funciona noutros elementos ARCHICAD.
Neste exemplo, as duas Paredes Cortina intersectam-se na Planta.
1.Seleccione a Parede Cortina curva.

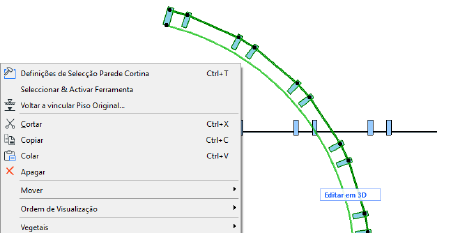

2.Utilize o comando Modelação > Modificar Parede Cortina > Dividir Parede Cortina ou o mesmo comando do menu de contexto.
3.Clique na outra Parede Cortina.

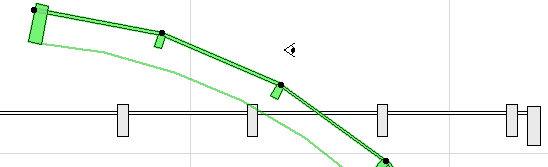

4.Aparece o cursor Olho. Clique num dos lados da Parede Cortina curva para definir qual a parte que irá permanecer seleccionada depois de ter ocorrido a Divisão.

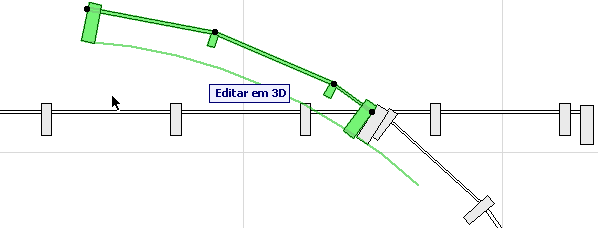

A Parede Cortina curva foi dividida em duas Paredes Cortina separadas.
5.Agora pode apagar aquela que não necessita e as restantes Paredes Cortina são unidas com exactidão.
6.Repita o processo de divisão, depois apague a parte saliente da Parede Cortina recta.

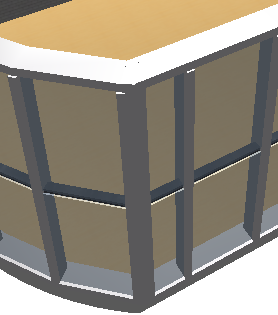

O resultado na Planta e em 3D:
Numa situação dessas, as duas Molduras das Paredes Cortina adjacentes podem sobrepor-se. Para remediar isso, crie uma Moldura comum para ambas.
Ver Criar Moldura Comum.
