Editar Graficamente Componentes de Símbolo de Escada

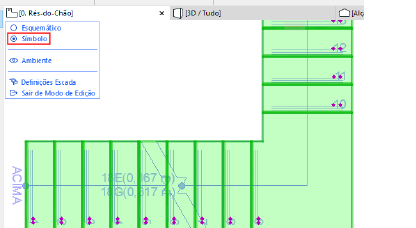

Use o modo de Edição para editar graficamente os componentes de símbolo da Escada, depois de seleccionar o componente no modo de Edição (visualização de Símbolo).
Por exemplo:
Editar Símbolo de Linha de Corte
Editar Seta de Linha de Subida
Para editar graficamente pontos finais de seta no Modo de Edição, tem de estar a utilizar um tipo de símbolo Pessoal.
Escolha o Símbolo de Fim da Linha de Subida nas páginas Visualização em Planta ou Visualização Planta de Tectos de Definições Escada.
Ver Símbolo de Fim Linha de Subida: Editar Largura/Altura da Seta.

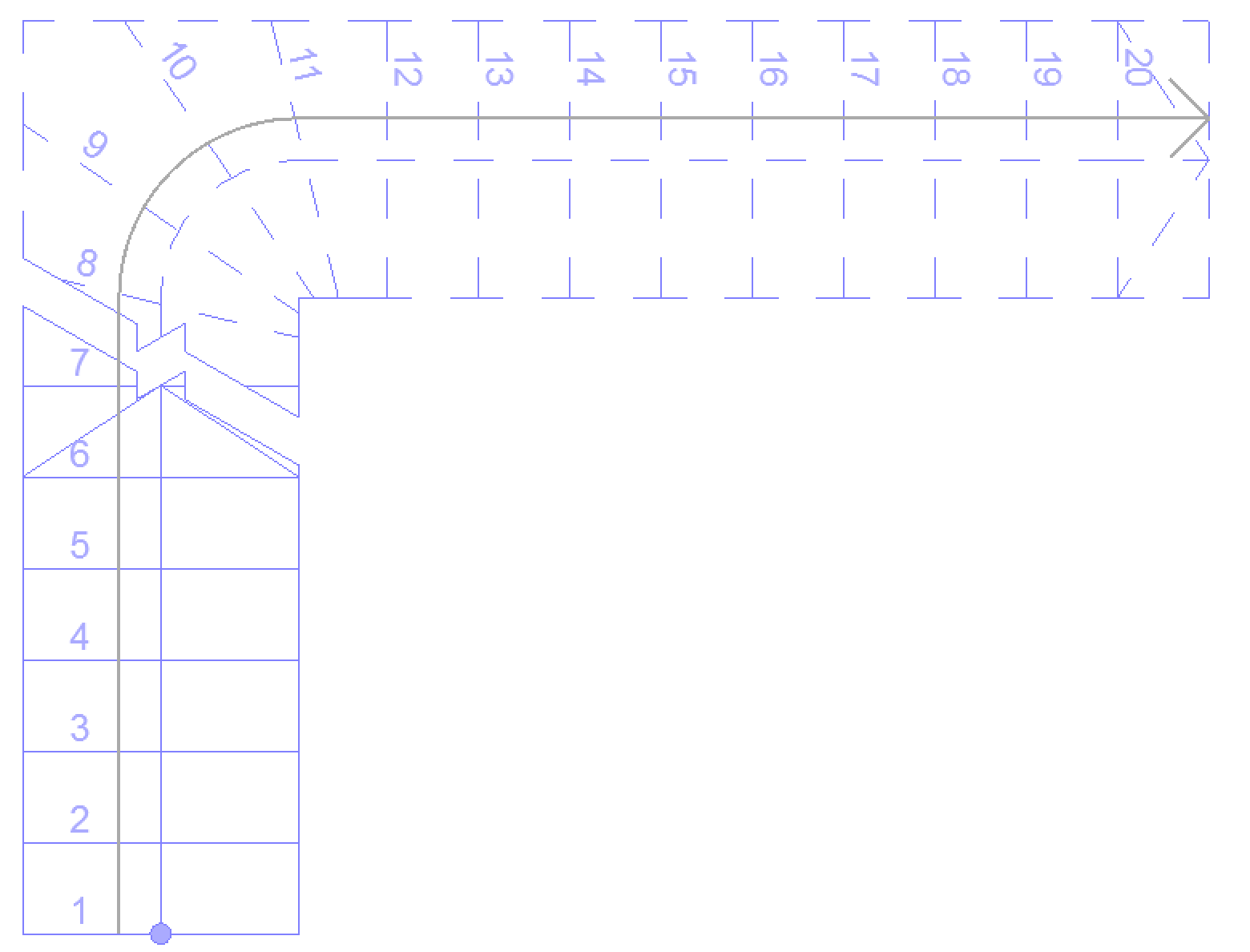

Editar Posição de Símbolo de Linha de Subida
Certifique-se de que se encontrar no modo de Símbolo, depois seleccione edite graficamente a posição do símbolo Linha de Subida.
Editar Itens de Numeração da Escada
Pode editar (mover ou rodar) os números graficamente.
Definir Atributos para Cada Componente de Símbolo de Escada
Símbolo de Linha de Subida: Definições de Posição e Visualização
