Utilizar Perfil de Pilar ou Viga em Aço Standard

Se trocar dados com softwares de estruturas, pode ser útil utilizar elementos standard como o seu perfil Pilares ou Vigas. Durante o processo da troca de dados, esses programas de engenharia estrutural irão reconhecer e identificar os elementos standard, rigorosa e completamente, sem que sejam necessários quaisquer ajustes nas definições.

Utilize o comando Opções > Perfis complexos > Importar Perfil de Aço Standard.

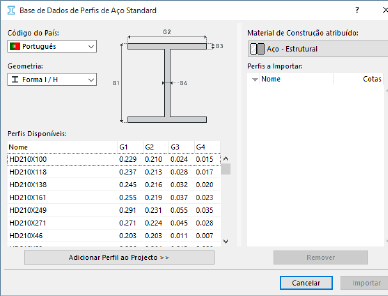

Surge a Base de Dados de Perfis de Aço Standard.

Base de Dados de Perfis


Nesta imagem, a nossa lista de Perfis de Projecto (a janela de lista à direita) está vazia, pelo que temos de adicionar perfis seleccionados a partir da base de dados.

Da lista de Perfis Disponíveis não editáveis, à esquerda, pode aceder a milhares de perfis standard. (Se necessário, ordene os pilares da lista por Nome ou por dimensão específica.) Utilize os controlos Código do País e Geometria para o ajudarem a encontrar os perfis de que necessita.

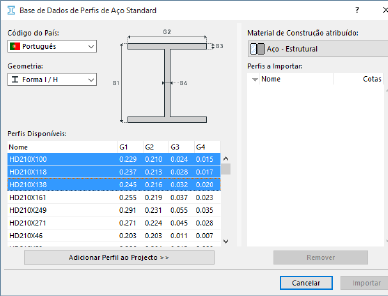

Seleccione-as e, depois, clique em Adicionar Perfil ao Projecto.


As estruturas seleccionadas aparecem, agora, na lista à direita.

•A partir do pop-up na parte superior, atribua um Material de Construção às estruturas que necessita.

•Clique em Remover para retirar um perfil de projecto da lista de importação.

Clique em Importar. Os perfis seleccionados estão, agora, disponíveis para utilização no seu projecto ARCHICAD.

Colocar Elemento com Perfil Estrutural

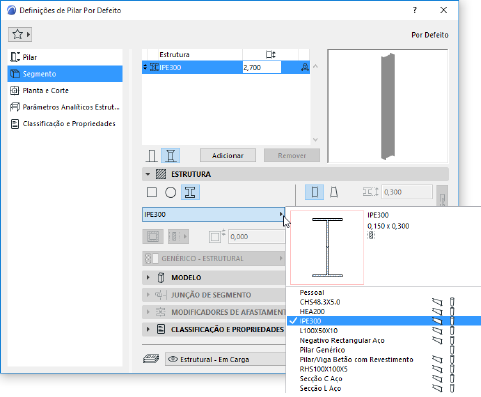

Escolha o método de geometria Complexo no Painel Geometria e Posicionamento das Definições de Pilar ou Viga.

No pop-up Perfil, escolha o perfil que necessita.

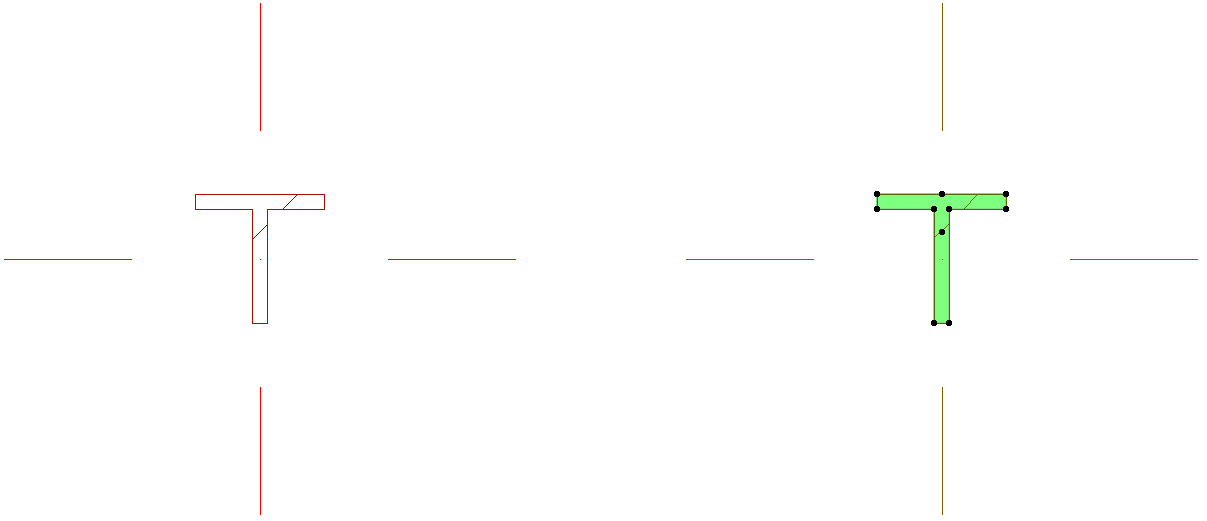

Ao colocar o Pilar ou Viga estrutural, note que o seu ponto de inserção é o centro da cercadura do objecto. No entanto, existe um ponto quente adicional no centro de gravidade do elemento.


Estas Vigas ou Pilares de perfil de aço predefinidos podem ser apresentados numa lista por nome, no Mapa Interactivo: basta incluir "Perfil Complexo" ou "Material de Construção/Composto/Perfil/Trama" no painel Campos das Definições do Esquema do Mapa Interactivo.
