Visualização em Planta (Definições do Elemento)

Relevante para Parede, Viga, Pilar, Cobertura, Membrana, Morph.

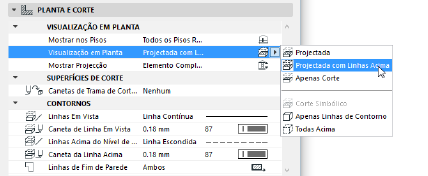

Utilize o pop-up Visualização em Planta no painel Planta e Secção da caixa de diálogo de definições dos elementos.

As opções variam dependendo do elemento.

Projectada com Linhas Acima

Mostra o plano cortado do modelo 3D do elemento (p.ex. como corte ao nível do Plano de Corte em Planta) e a sua parte superior (ou seja, a parte do elemento que fica acima do Plano de Corte em Planta) e a parte em vista (para baixo).

Nota: “Projectada com Linhas Acima” é a opção por defeito para paredes e pilares complexos ou inclinados, e para todas as coberturas e vigas.

Projectada

Mostra a área em corte do modelo 3D do elemento e a parte em vista (para baixo).

Se seleccionar qualquer uma destas opções “projectadas” (Projectada com Linhas Acima ou Projectada), pode definir a extensão da Projecção, utilizando as opções Mostrar Projecção.

Para mais informações, veja Mostrar Projecção.

Apenas Corte

Só é visualizada a área em corte, ao nível do Plano de Corte em Planta. (Disponível para elementos construtivos; indisponível para janelas ou portas.)

Estão disponíveis mais algumas opções abstractas:

Corte Simbólico

Apenas disponível para paredes rectas simples, Aberturas e para pilares verticais ou complexas.

Toda a projecção em planta é visualizada em corte, utilizando os atributos da linha e da Trama de Corte, independentemente da posição vertical do elemento.

Esta opção só está disponível se o controlo Mostrar nos Pisos estiver definido como “Apenas no Piso Original”. As definições do Plano de Corte em Planta não afectam a visualização destes elementos.

Apenas Linhas de Contorno

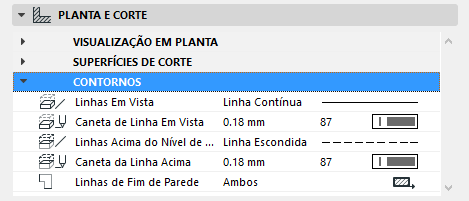

Todo o contorno do elemento é visualizado, com os atributos de contorno. (Os atributos são definidos para cada elemento, utilizando os controlos “Contorno” do painel Planta e Secção.)

Todas Acima

Todo o contorno do elemento é visualizado, com os atributos da projecção superior. (Os atributos são definidos para cada elemento, utilizando os controlos “Contorno” do painel Planta e Secção.)
