Parâmetro

Descrição curta

Descrição longa

Categoria Acústica

Valor da categoria acústica (se algum), como definido nas Definições de Janela (Definições à Medida, página Descrições).

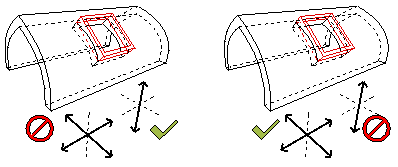

Restrição na Cober­tura

“Horizontal” ou “Ver­tical”, como defi­nido em Previsualização e Painel de Posicio­namento da Defini­ções da Clarabóia.

Define como a Clarabóia será restringida enquanto desvia a posição se a geome­tria de Cobertura for modificada.

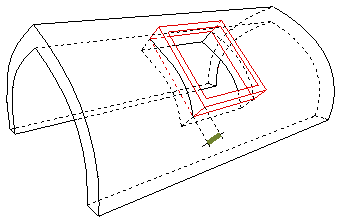

Altura Rebordo

Distância em que a moldura da Clara­bóia sobressai do plano Cobertura/Membrana.

Um valor de 0 significa que a Clarabóia se encontra lisa no plano.

Categoria Fogo

Valor da categoria fogo (se algum), como definido nas Definições de Janela (Definições à Medida, página Descrições).

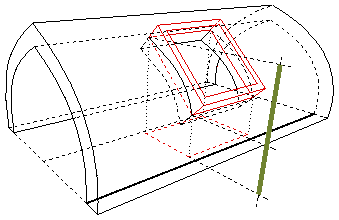

Altura da Padieira

Altura vertical da padieira da Clara­bóia

Altura da Padieira ou de Soleira/Peitoril é medida a partir do Ponto de Inserção (p. ex., Piso 0), como definido no painel Pre­visualização e Posicionamento.

Texto Mar­cador

O Texto Marcador especificado na caixa de diálogo Definições, no Pai­nel Marcador de Cota, no parâmetro Personalizar Tex­tos- Textos Marca­dores.

Este texto é equivalente ao número de ID do elemento por defeito; no entanto, pode ser atribuído um texto personalizado .

Área de Vão Membrana/Cobertura

Área de superfície da abertura cortada pela Clarabóia.

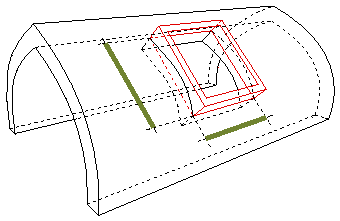

Dimensões de Vão Membrana/Cobertura (ARCHI­CAD 20)

Largura x Altura da abertura cortada pela Clarabóia.

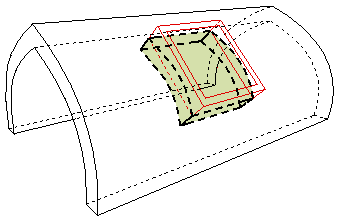

Volume de Vão Mem­brana/Cobertura

Volume da abertura cortado pela Clara­bóia.

Cálculo do volume baseado no negativo que resulta do corte das aberturas GDL da Membrana/Cobertura.

Tamanho L x A de Vão de Mem­brana/Cobertura

Tamanho L x A x E de Vão de Membrana/Cobertura

Espessura de Mem­brana/Cobertura

Espessura da Cobertura/Mem­brana principal na qual a Clarabóia é colocada.

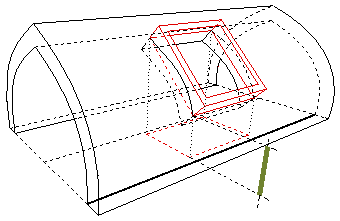

Altura da Soleira

Altura de Peitoril/Soleira da Clara­bóia, como apre­sentado no Painel Previsualização e Posicionamento

Altura da Padieira ou de Soleira/Peitoril é medida a partir do Ponto de Inserção (p. ex., Piso 0), como definido no painel Pre­visualização e Posicionamento.

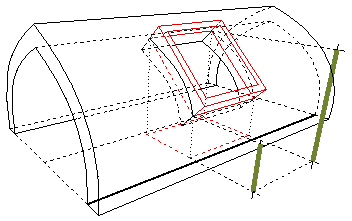

Valor Soleira/Padieira

Valor da altura do Peitoril/Padieira como definido no painel Previsualiza­ção e Posiciona­mento da caixa de diálogo Definições. (O valor mede a dis­tância do cabeça­lho ou da soleira às Linhas Pivô da Cobertura, ao piso actual ou outro piso, como definido pelo utilizador.)

Unidade Dimensões (ARCHI­CAD 20)

Largura e altura da unidade da Clara­bóia, como defini­das na caixa de diálogo Definições (painel Parâmetros ou painel Definições à medida).

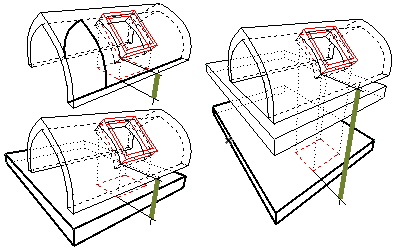

Ponto de Inserção Vertical

Ponto de Inserção Vertical como defi­nido no Painel Pre­visualização e Posicionamento. A altura de Cabeça­lho e Soleira é medida até ao Ponto de Inserção Vertical.

Não relevante para Clarabóias colocadas em Membranas.
