Guardar Selecção em Formato PLN

NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022

Use esta funcionalidade para dividir um modelo ARCHICAD em vários ficheiros PLN, que podem agir como Módulos de Associação.

Por exemplo, pode guardar a fachada do edifício como ficheiro separado do resto do edifício ou guardar duas alas do edifício em ficheiros separados.

Cada ficheiro PLN individual retém todo o conteúdo 2D conforme visualizado no Navegador - incluindo Layouts, Folhas de Trabalho e Detalhes. As duas partes do modelo original são, assim, "divididas".

(Em contraste, guardar uma selecção no formato MOD guarda apenas dados do modelo e da Planta.)

Guardar Selecção como Módulo

1.Abra o modelo original e seleccione a parte que deseja gravar separadamente como ficheiro PLN.

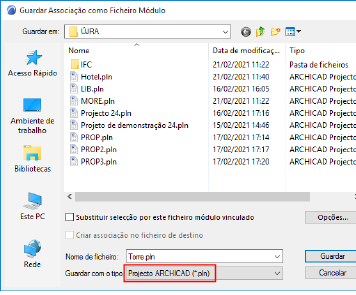

2.Utilize Ficheiro Ficheiro > Conteúdo Externo > Guardar Selecção como Módulo:

3.Insira ou escolha um nome de ficheiro.

4.Escolha o formato Projecto ARCHICAD Solo (.pln).

5.Clique em Guardar.

6.O ARCHICAD divide o projecto automaticamente. O ficheiro PLN original e a selecção PLN guardada são abertos em dois ARCHICADs separados. O feedback permite-lhe saber o que está a acontecer.

Use as opções para associar os dois projectos entre si num só passo, conforme descrito de seguida:

Dividir e Associar partes do Modelo

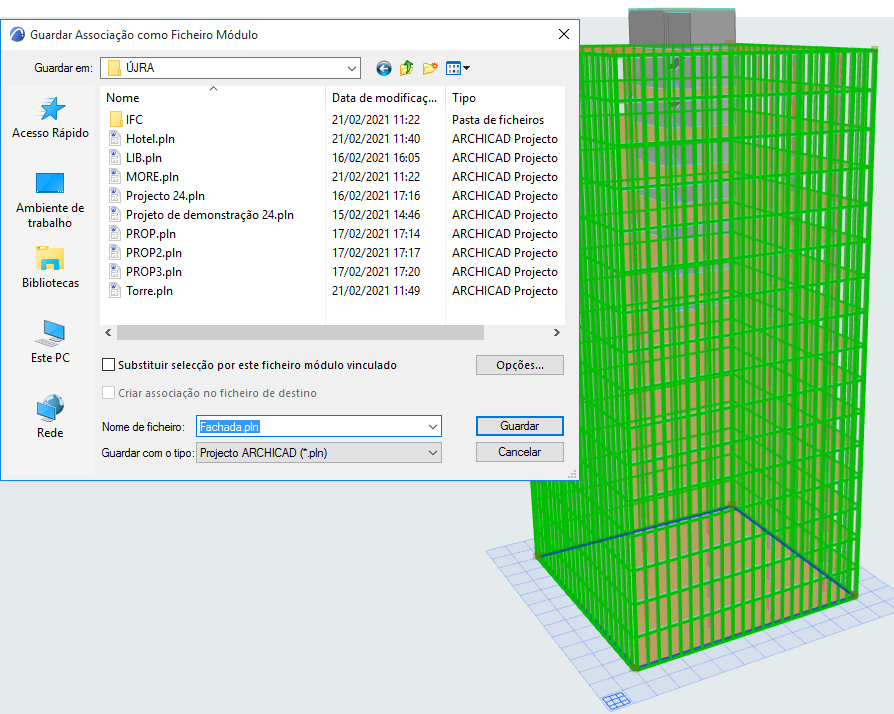

Neste exemplo, a fachada de um arranha-céus é seleccionada e guardada como ficheiro PLN, sendo associada ao ficheiro da torre original.

1.Abra o ficheiro do modelo (Torre).

2.Seleccione os elementos da fachada (as Paredes Cortina) na Planta ou na Janela 3D.

Nota: ao seleccionar na Planta, use a opção de multipisos da ferramenta Rectângulo de Selecção para incluir elementos de vários pisos - veja Piso Único ou Todos os pisos.

3.Utilize Ficheiro > Conteúdo Externo > Guardar Selecção como Módulo para abrir a seguinte caixa de diálogo:

4.Insira ou escolha um nome de ficheiro.

5.Escolha o formato Projecto ARCHICAD Solo (.pln).

6.Assinale ambas as opções:

– Substituir selecção por este ficheiro módulo associado

–Criar associação no ficheiro de destino

7.Clique em Guardar.

8.O ARCHICAD divide o projecto e abre a selecção guardada (a Fachada) numa segunda ocorrência do ARCHICAD.

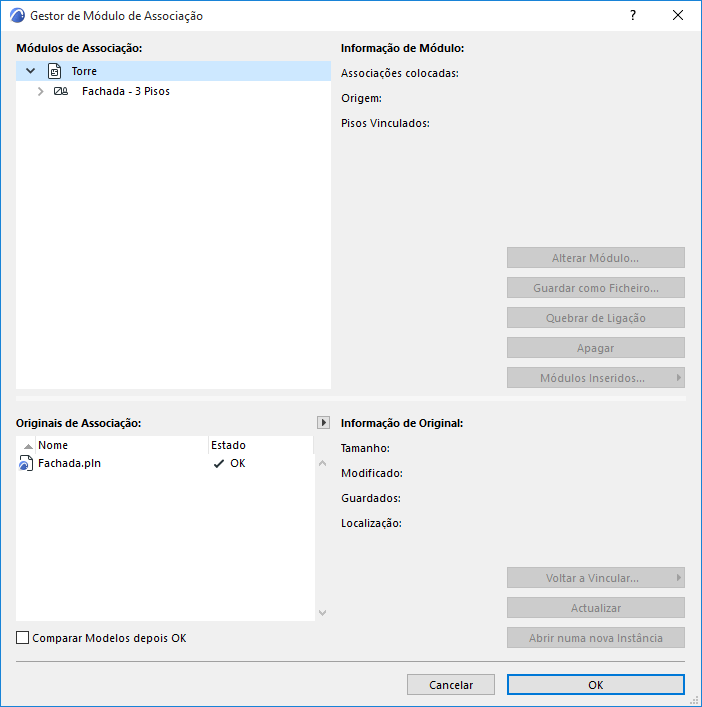

9.Agora, tem dois projectos ARCHICAD em processamento: a Torre (com a Fachada associada) e a fachada (com a Torre associada).

Pode guardar qualquer número de selecções PLN do modelo ARCHICAD original e associá-las automaticamente ao modelo original.

No entanto, se também pretender associar os ficheiros PLN "secundários" resultantes entre si, tem de o fazer manualmente.
