Exportar Modelo 3D como Geometria Revit 3D

NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022

Este comando exporta conteúdo do modelo 3D do ARCHICAD para Revit, gerando objectos RVT com geometrias precisas (incluindo cores verdadeiras) e propriedades, na versão de ficheiro RVT 2021.

1.No Archicad, abra a janela 3D que contém a vista a exportar. O Tipo de Projecções, incluindo a Visualização da Estrutura Parcial, afecta o conteúdo do objecto exportado. As Sobreposições Gráficas são ignoradas.

2.Dispõe das seguintes opções:

–Utilize Ficheiro > Guardar como e seleccione o formato de ficheiro RVT.

–Adicione a Vista 3D a um Conjunto Publicador e defina o seu formato para ficheiro Projecto Revit.

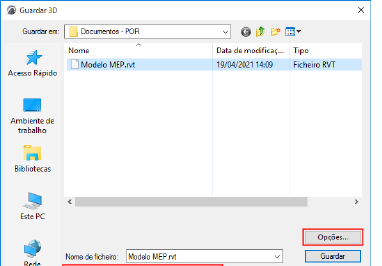

Guarde o ficheiro como RVT ou publique a vista em formato RVT

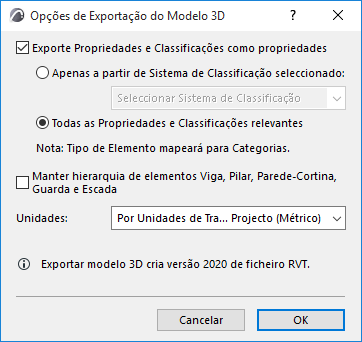

3.Clique em Opções para abrir o diálogo Opções de Exportação de Modelo 3D.

–Exportar Propriedades e Classificações como propriedades: marque esta opção para incluir dados de Classificação e Propriedades no modelo exportado. Uma vez que o Revit não suporta classificações múltiplas, use as opções abaixo para determinar quais as propriedades (ou classificações) a exportar.

-Apenas a partir de Sistema de Classificação seleccionado: escolha um Sistema de Classificação para exportar as suas Propriedades com elementos exportados. As Propriedades de outros Sistemas de Classificação não são exportadas.

-Todas as Propriedades e Classificações relevantes: todas as Propriedades são incluídas nos elementos exportados. Todos os Sistemas de Classificação dos elementos exportados também são incluídos, mas são processados como propriedades no Revit.

Nota: os elementos exportados são mapeados para Categorias no Revit, com base no respectivo tipo de elemento do Archicad.

–Manter hierarquia dos elementos de Viga, Pilar, Parede-Cortina, Guarda e Escada: marque esta opção para exportar estes tipos de elementos como elementos simples. Desmarque-a para os exportar como conjuntos hierárquicos de elementos (por exemplo: uma Parede Cortina exportada irá incluir elementos separados de Moldura e Painel).

–Unidades: escolha Por Unidades de Trabalho de Projecto para determinar automaticamente o sistema métrico ou imperial para os elementos de modelo exportados, ou defina as unidades manualmente.

Notas:

–Dados 2D, como Desenhos e Layouts, não são exportados.

–Parâmetros de Objectos GDL não são exportados

–Dados do Projecto Archicad e Piso não são exportados.

–A Verificação de Interferência (detecção de colisão) no Revit pode ser aplicada ao ficheiro RVT exportado.

–As Zonas Archicad são exportadas apenas com a respectiva representação 3D; por isso, os Compartimentos Revit não são gerados automaticamente a partir delas.

–Os elementos são exportados com a designação de elementos Revit DirectShape (interoperabilidade). Podem ser usados como elementos de modelo de referência. Por isso, uma Parede Archicad exportada não é uma Parede com funcionalidade nativa completa - trata-se apenas de um elemento de Parede referenciado.

–As geometrias exportadas são bloqueadas; não podem ser modificadas.

–Os elementos DirectShape não contêm materiais no Revit, apenas cores (incluindo transparência); por isso, só são exportadas Superfícies do Archicad (os Materiais de Construção não são exportados).
