Conversão de Vegetais para Importação IFC

Ficheiro > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para Importação e abra a predefinição Conversão de Vegetal.

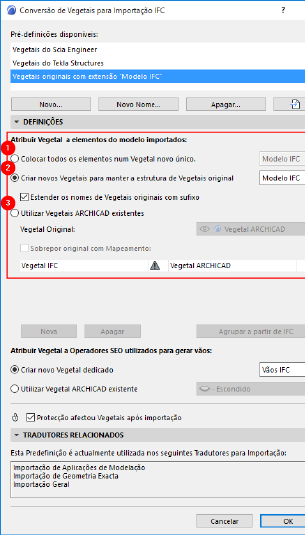

Utilize esta caixa de diálogo para definir o método para colocar os elementos importados nos vegetais ARCHICAD. Pode escolher entre três métodos diferentes:

Colocar todos os elementos num Vegetal novo único.

Elementos importados serão colocados no vegetal simples criado de novo, definido por si (como o vegetal "Importação IFC"). (Insira o texto pretendido no campo de introdução.) Os nomes dos vegetais originais do modelo IFC perdem-se.

Criar novos Vegetais para manter a estrutura de Vegetais original

O ARCHICAD irá criar vegetais utilizando os nomes dos vegetais originais (IfcPresentationLayerAssignment) do modelo IFC e colocará os elementos importados nestes vegetais.

•Estender os nomes de Vegetais originais com sufixo: seleccione esta opção para adicionar uma extensão personalizada (como "Modelo IFC") a cada nome de Vegetal. (Insira o texto pretendido no campo de introdução). A vantagem é que poderá ordenar os vegetais por extensão na caixa de diálogo Definir Vegetais do ARCHICAD.

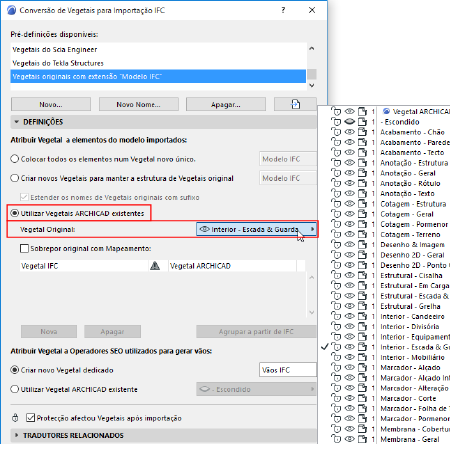

Utilizar Vegetais ARCHICAD existentes

No pop-up Vegetal Original, escolha um vegetal existente do projecto ARCHICAD no qual colocar elementos importados.

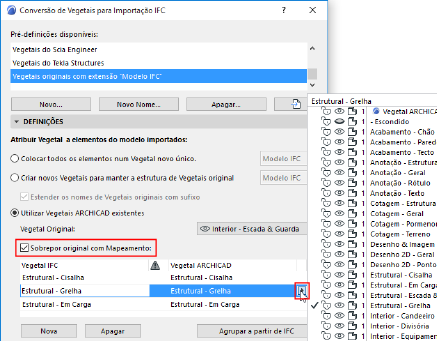

Sobrepor vegetal original com mapeamento

Assinale esta caixa para mapear manualmente vegetais individuais, em vez de usar o Vegetal de Construção por defeito, atribuído através do pop-up.

Clique em Agrupar a partir de IFC para procurar o modelo IFC e anexar os seus nomes de Vegetal IFC à lista na caixa de diálogo Mapeamento.

Em alternativa, clique em Novo para adicionar manualmente um nome de Vegetal IFC.

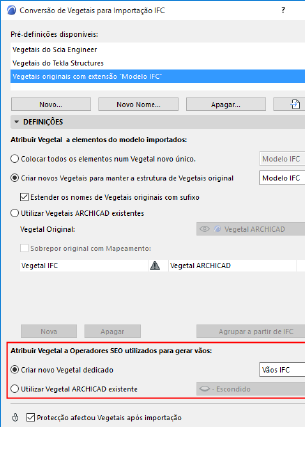

Atribuir Vegetal a Operadores SEO utilizados para gerar vãos

Algumas aberturas importadas podem ser criadas apenas no ARCHICAD utilizando Operações Elementos Sólidos. Nestes casos, o ARCHICAD utiliza elementos operadores para gerar as aberturas automaticamente via SEO.

Na importação IFC, pode definir as definições de vegetais destes elementos operadores SEO:

•Criar novo Vegetal dedicado

•Utilizar Vegetal ARCHICAD existente

Nota: se mover algum dos elementos alvo, certifique-se de que o vegetal dos elementos operadores é exibido e mova os elementos alvo e operadores em conjunto: faça isto para evitar modificar a geometria original dos elementos importados.

Notas sobre a Conversão de Vegetal:

•O processo de importação define automaticamente um número de grupo de intersecção para todos os vegetais importados e esse número será diferente do actual número de grupo de intersecção de vegetais do projecto. Esta diferença assegura que os elementos nos vegetais importados não intersectarão com os elementos existentes do projecto.

•Se os elementos tiverem sido convertidos para os seus elementos construtivos com base em ferramentas ARCHICAD correspondentes (ou seja, não foram convertidos em Objectos ou Morphs; ver Conversão de Geometria para Importação IFC acima), os elementos em vegetais idênticos poderão ver as suas geometrias modificadas devido a intersecções automáticas. Se pretender evitar isto, defina o número de grupo de intersecção para 0.

•Note: se já existirem vegetais com o mesmo nome no ARCHICAD, nenhum vegetal novo é criado; os elementos importados são colocados nos vegetais ARCHICAD existentes, correspondentes.
