Αντιστοίχηση Εισαγόμενων “Γενικών” ή “Παραμετρικών” Διατομών SAF

Μη διαθέσιμο στο Archicad Start Edition 2023

Μπορείτε να αντιστοιχήσετε οποιαδήποτε "Γενική" ή "Παραμετρική" Διατομή SAF με συγκεκριμένη Διατομή Archicad (όπως με τους Βιομηχανοποιημένους τύπους). (Δείτε: Αντιστοίχηση Διατομών SAF Ανά Όνομα.)

Ωστόσο, σε αντίθεση με τους Βιομηχανοποιημένους τύπους, ο ορισμός SAF των Διατομών “Γενική” και “Παραμετρική” περιλαμβάνει γεωμετρικές και παραμετρικές πληροφορίες που μπορούν να αναπαραχθούν ή να αναγνωριστούν στο Archicad.

Για να αντιστοιχήσετε αυτές τις εισερχόμενες Διατομές σε συγκεκριμένες Διατομές Archicad, χρησιμοποιήστε μία από τις ακόλουθες δύο ροές εργασίας.

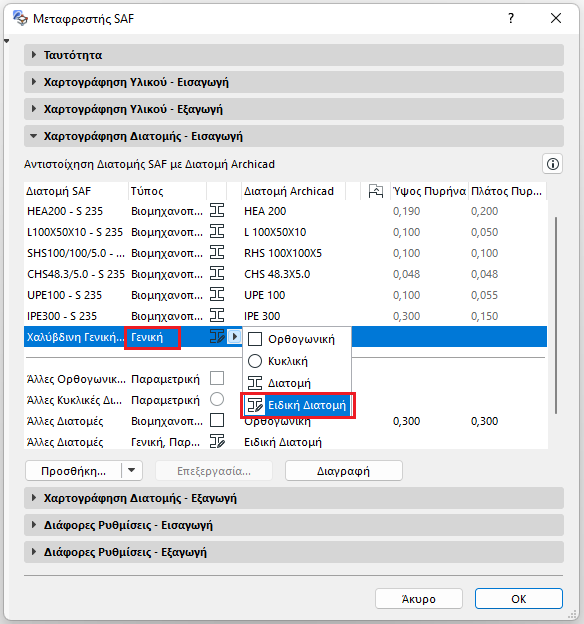

Επιλογή 1: Αντιστοίχηση ως Ειδική Διατομή

Οποιαδήποτε Διατομή SAF, τύπου “Γενική”, μπορεί να εισαχθεί ως μία Ειδική Διατομή.

Επιπλέον, ορισμένες Διατομές SAF, τύπου “Παραμετρική”, μπορούν επίσης να εισαχθούν ως Ειδικές Διατομές.

Δείτε: Παραμετρικές Διατομές SAF που Αναγνωρίζει το Archicad.

•Το πολύγωνο της Διατομής SAF ερμηνεύεται σωστά και ενσωματώνεται στην Ειδική Διατομή, αλλά χωρίς καμία πληροφορία υλικού. (Τα υλικά τους ανατίθενται με βάση το Πάνελ Αντιστοίχηση Υλικού.)

•Αυτή η Ειδική Διατομή δεν περιλαμβάνεται στα χαρακτηριστικά του Archicad, και δεν μπορείτε να την απαριθμήσετε με όνομα ή να αναφερθείτε με άλλο τρόπο σε αυτήν, στη μελέτη Archicad.

Σημείωση: Μόλις εισαχθεί στο Archicad, μπορείτε να τοποθετήσετε αυτήν την Ειδική Διατομή στη μελέτη και στη συνέχεια να την αποθηκεύσετε ως ένα ονομασμένο χαρακτηριστικό Διατομής.

Επιλογή 2: Δημιουργία Νέου Χαρακτηριστικού Διατομής Archicad Μέσω της παλέτας Χαρακτηριστικά

1.Ανοίξτε Επιλογές > Χαρακτηριστικά Στοιχείου > Χαρακτηριστικά

2.Κάντε κλικ στο κουμπί Εισαγωγή.

3.Από τον διάλογο Εισαγωγή Χαρακτηριστικών: αναζητήστε ένα αρχείο *.xlsx (SAF) που έχει προετοιμαστεί για αυτόν τον σκοπό.

Δείτε: Προετοιμασία και Εξαγωγή ενός Αρχείου Δεδομένων SAF για Διασφάλιση Τυπικής αντιστοίχησης.

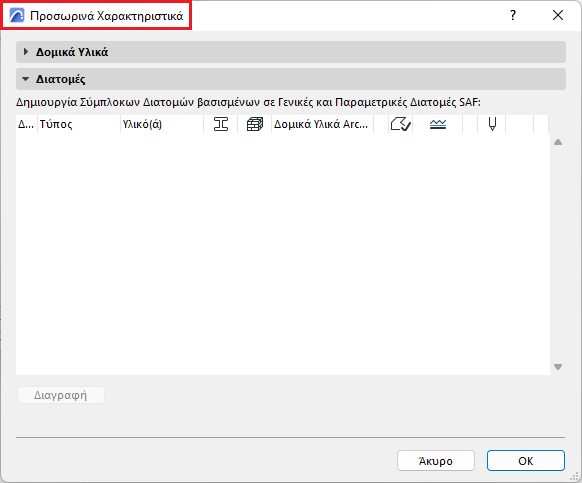

4.Εμφανίζεται ένας διάλογος Προσωρινών Χαρακτηριστικών. Το πάνελ Διατομές παραθέτει τα πιθανά νέα χαρακτηριστικά Σύμπλοκης Διατομής, με βάση τις Διατομές SAF (Γενικοί τύποι και υποστηριζόμενοι Παραμετρικοί τύποι) που παρατίθενται στο εισερχόμενο αρχείο.

5.Αναθέστε Δομικό Υλικό Archicad, Ράστερ, Γραμμή, και Πένα για κάθε Διατομή SAF που θέλετε να προσθέσετε.

Σημείωση: Εάν μία Διατομή περιέχει πολλαπλά Υλικά SAF, μόνο ένα Δομικό Υλικό Archicad μπορεί να ανατεθεί σε αυτήν. Ωστόσο, αφού την προσθέσετε στη Μελέτη Archicad ως μία νέα Διατομή, μπορείτε να χρησιμοποιήσετε τον Επεξεργαστή Διατομής για να ορίσετε διαφορετικά Δομικά Υλικά για κάθε συστατικό Πυρήνα.

6.Κάντε κλικ στο OK για να επιστρέψετε στα Χαρακτηριστικά.

7.Προσαρτήστε τις νέες Διατομές στη μελέτη Archicad.

Τώρα μπορείτε να αντιστοιχήσετε την εισερχόμενη Διατομή SAF στα αντίστοιχα, ονομασμένα χαρακτηριστικά Διατομής Archicad (αντί στο “Ειδική Διατομή”).
