Επιλέξτε Σκίτσο από το πτυσσόμενο μενού Μηχανή του διαλόγου Ρυθμίσεις Φωτορεαλισμού (Έγγραφο > Δημιουργική Απεικόνιση > Ρυθμίσεις Φωτορεαλισμού).
Η μηχανή Σκίτσο παράγει μη φωτορεαλιστικές απεικονίσεις που αντιγράφουν τις σχεδιασμένες γραμμές, κατάλληλες για πρόχειρες απόψεις στα πρώτα στάδια της μελέτης. Αυτά τα εφφέ περιλαμβάνουν μαρκαδόρο, μολύβι, γραφίτη και σημάδι. Τα αρχεία που χρησιμοποιούνται σε φωτορεαλισμούς Σκίτσου, βρίσκονται μέσα στο φάκελο Add-Ons του φακέλου του Archicad. Στον υποφάκελο SketchTextures μπορείτε να βρείτε το αρχείο με τα προκαθορισμένα Στυλ που ονομάζεται SketchPreset.txt, καθώς και τα αρχεία με τις υφές γραμμών που είναι τοποθετημένα σε ξεχωριστό υποφάκελο του SketchTextures.

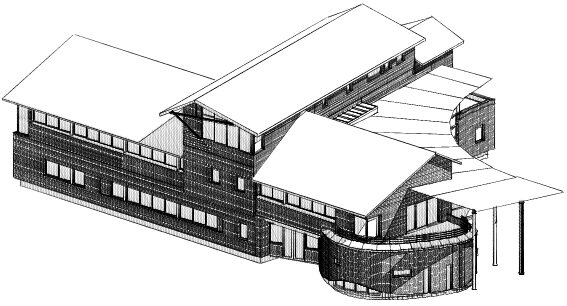

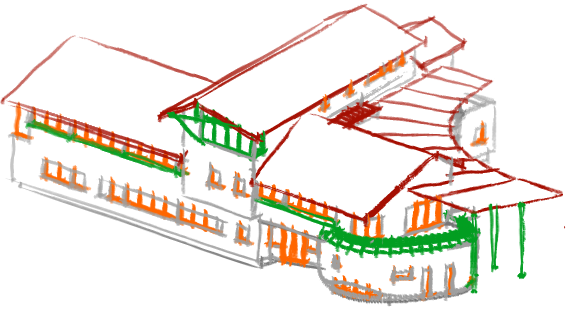

Ακολουθεί το ίδιο κτήριο σε δύο διαφορετικά σκηνικά Σκίτσου.
Πάνελ Βασικές Ρυθμίσεις Σκίτσου

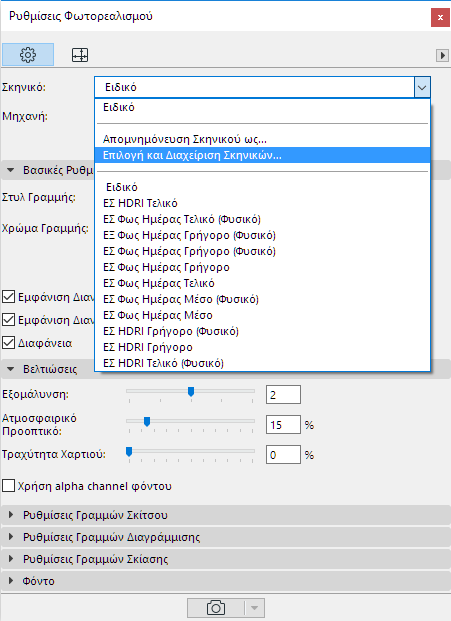

Σκηνικό: Κάντε κλικ στο πτυσσόμενο μενού για να οδηγηθείτε σε σκηνικά σκίτσου.
Η Μηχανή Φωτορεαλισμού Σκίτσο προσφέρει σειρά εργοστασιακών σκηνικών με προκαθορισμένες τιμές παραμέτρων. Αν παρακάμψετε αυτές τις ρυθμίσεις κατασκευαστή, το σκηνικό θα μετονομαστεί σε Ειδικό.
Στυλ Γραμμής: Κάθε τύπος γραμμής αντιπροσωπεύεται από ένα αποκλειστικό φάκελο που συνοδεύεται από ομάδα εικόνων bitmap. Αυτές οι ομάδες μπορούν να επεκταθούν με παρόμοιες σαρώσεις ή script, χρησιμοποιώντας μία συσκευή γραφικών. Για να εξασφαλίσετε το βέλτιστο εφφέ σκίτσου, συστήνεται να σαρώσετε πολλά μήκη γραμμών, δεδομένου ότι το πρόγραμμα θα επιλέξει τυχαία μεταξύ αυτών των στυλ κατά την αναπαραγωγή των γραμμών στον φωτορεαλισμό.
Χρώμα Γραμμής:
•Ειδικό: Μπορεί να επιλεγεί οποιοδήποτε χρώμα για μονόχρωμες εικόνες. Αυτές οι προκαθορισμένες επιλογές προτείνουν τα παραδοσιακά χρώματα μαύρο, μπλε ή σοκολατί.
•Τρέχουσες ρυθμίσεις στοιχείου: Σε αυτήν την περίπτωση, το χρώμα γραμμής εξαρτάται από τα χρώματα πένας των μεμονωμένων στοιχείων του μοντέλου. Με αυτόν τον τρόπο είναι δυνατή η παραγωγή έγχρωμων εικόνων. Ωστόσο, απαιτείται προσεκτική προσαρμογή στα χρώματα πένας.
•Όπως στο Στυλ Γραμμής: Για πιο φυσικό εφφέ, το χρώμα των γραμμών μπορεί να καθοριστεί από τα αρχικά χρώματα της σάρωσης (μολύβια γραφίτη, μαύρο μελάνι καλλιγραφίας, νερομπογιές σέπια και γκρι νερομπογιές και βαθύ κόκκινο).
•Αν τσεκάρετε το κουτάκι Εμφάνιση Διανυσματικού 3D Ράστερ, οι γραμμές διαγράμμισης (για παράδειγμα τα περιγράμματα τούβλων ή πλακιδίων) σχεδιάζονται στην εικόνα. Οι ιδιότητες των γραμμών διαγράμμισης ελέγχονται από τις ρυθμίσεις στο πάνελ Ρυθμίσεις Γραμμών Διαγράμμισης.
•Με ενεργό το Εμφάνιση Διανυσματικής Ηλ. Σκίασης, η εικόνα θα περιέχει και σκιασμένες περιοχές που παράγει το ηλιακό φως. Οι ιδιότητες των γραμμών σκίασης ρυθμίζονται στο πάνελ "Ρυθμίσεις Γραμμών Σκίασης".
Εξομάλυνση: Εξομαλύνει τις γραμμές, επιλέγοντας γραμμές μεγαλύτερου μήκους από εκείνες που απαιτούνται. Στην περίπτωση γραμμών με υφή (π.χ. πινέλο, κιμωλία), συνιστάται να διατηρήσετε αυτήν την τιμή μικρή (2 ή μεγαλύτερη), καθώς οι μεγάλες τιμές μπορούν να επιβραδύνουν την απόδοση.
Ατμοσφαιρικό Προοπτικό: Παρόμοιο με το εφφέ της Ομίχλης, εξασθενεί τις γραμμές καθώς μεγαλώνει η απόσταση από το σημείο παρατήρησης. Παρόλο που αυτό το εφφέ δε γίνεται κανονικά σαν σκίτσο με το χέρι, το ήπιο ατμοσφαιρικό προοπτικό σε αδρό σκίτσο με κερί μπορεί να αποτελεί μία ελκυστική βελτίωση και να δείχνει ιδιαίτερα φυσικό με τις σαρώσεις πινέλου.
Η Τραχύτητα Χαρτιού μπορεί να προσομοιώνει το εφφέ των εξογκωμάτων σε σκαναρίσματα ενός πραγματικά “τσαλακωμένου χαρτιού”. Κανονικά, οι ανωμαλίες παράγονται τυχαία από τη μηχανή φωτορεαλισμού. Για καλύτερα αποτελέσματα, σας συμβουλεύουμε να χρησιμοποιήσετε μία εικόνα σαν Φόντο, με προκαθορισμένο alpha channel για τις ανωμαλίες (τέτοιες εικόνες θα βρείτε στον φάκελο ΒΙΒΛΙΟΘΗΚΗ /ΕΙΚΟΝΕΣ για ΦΟΝΤΟ 15/Alpha Paper Textures 15). Τσεκάρετε το κουτάκι Χρήση alpha channel φόντου, εάν πρόκειται να χρησιμοποιήσετε για φόντο μία τέτοια εικόνα.
Η μηχανή σκίτσου μπορεί να ανιχνεύσει αυτές τις ανωμαλίες και να απαλύνει ή να σβήσει τις γραμμές σκίτσου σε αυτήν την περιοχή, ανάλογα με τις ρυθμίσεις του συρόμενου διακόπτη Τραχύτητα Χαρτιού. Η ρύθμιση αυτή δεν έχει καμία επίδραση αν δεν έχει σαρωθεί εικόνα φόντου με το alpha channel.
Πάνελ Βασικές Ρυθμίσεις Σκίτσου
Πάχος: Χρησιμοποιήστε μικρή τιμή για την προσομοίωση λεπτότερων εργαλείων (μολύβι, λεπτός μαρκαδόρος). Οι μεγάλες τιμές είναι κατάλληλες για την εμφάνιση των υφών πινέλο ή κερί. Μπορείτε να πειραματιστείτε με διαφορετικές ρυθμίσεις γραμμής και να προσπαθήσετε να λάβετε ενδιαφέροντα αποτελέσματα που μπορεί να ποικίλουν για δεδομένο στυλ γραμμής. Για καλύτερα αποτελέσματα, χρησιμοποιήστε μεγαλύτερες τιμές για τις Γραμμές Σκίτσου από ό,τι για τις Διαγραμμίσεις και τις Γραμμές Σκίασης.
Παραμόρφωση Γραμμής: Προκειμένου να επιτύχετε το επιθυμητό αποτέλεσμα, δοκιμάστε διάφορες τιμές για το επιλεγμένο στυλ γραμμής. Κατά κανόνα, για να προσομοιώσετε ένα τμήμα γραμμής με μολύβι, θα χρησιμοποιείτε μικρότερη παραμόρφωση από ό,τι για το πινέλο. Ωστόσο, μπορείτε να κάνετε πειραματισμούς.
Όταν η Προέκταση Γραμμής έχει μεγάλη τιμή, οι γραμμές θα είναι μεγαλύτερες από εκείνες στο 3D Παράθυρο του Archicad, σαν να τις είχατε σχεδιάσει χωρίς καλές συνδέσεις και η μία να έτεμνε την άλλη. Όταν έχει μικρή τιμή (αρνητική), οι γραμμές θα σταματούν λίγο πριν συναντήσουν η μία την άλλη.
Πάνελ Ρυθμίσεις Γραμμών Διαγράμμισης Σκίτσου
Οι έλεγχοι σε αυτό το πάνελ ρυθμίζουν τις ιδιότητες των γραμμών διαγράμμισης της εικόνας. Αν το κουτάκι Εμφάνιση Διανυσματικού 3D Ράστερ του πάνελ Βασικές Ρυθμίσεις δεν είναι ενεργό, δεν θα σχεδιαστούν γραμμές διαγράμμισης και οι ρυθμίσεις που κάνετε εδώ δεν θα έχουν κανένα αποτέλεσμα.
Οι έλεγχοι Πάχος, Προέκταση Γραμμής και Παραμόρφωση Γραμμής έχουν τα ίδια αποτελέσματα με τα εφφέ του πάνελ Ρυθμίσεις Γραμμών Σκίτσου.
Όταν η τιμή του ελέγχου Ευκρίνεια απομακρυσμένης περιοχής είναι μεγάλη, οι γραμμές διαγράμμισης στο παρασκήνιο θα είναι λεπτότερες και πιο αχνές. Αυτό είναι χρήσιμο και πολλές φορές απαραίτητο, όταν μία διαγραμμισμένη επιφάνεια παρατηρείται από μία μικρή γωνία. Χωρίς την παραπάνω ρύθμιση, οι γραμμές διαγράμμισης θα είναι τόσο πυκνές που μπορεί να δώσουν συνεχείς σκούρες περιοχές. Όλες αυτές οι ρυθμίσεις εφαρμόζονται, εάν τσεκάρετε το κουτάκι Εφαρμογή.
Πάνελ Ρυθμίσεις Γραμμών Σκίασης Σκίτσου
Οι έλεγχοι σε αυτό το πάνελ ρυθμίζουν τις ιδιότητες των γραμμών των σκιάσεων της εικόνας. Αν το κουτάκι Εμφάνιση Διανυσματικής Ηλ. Σκίασης του πάνελ Βασικές Ρυθμίσεις δεν είναι ενεργό, δεν θα σχεδιαστούν γραμμές σκίασης και οι ρυθμίσεις που κάνετε εδώ δεν θα έχουν κανένα αποτέλεσμα.
•Οι έλεγχοι Πάχος, Προέκταση Γραμμής και Παραμόρφωση Γραμμής έχουν τα ίδια αποτελέσματα με τα εφφέ του πάνελ Ρυθμίσεις Γραμμών Σκίτσου.
•Το Σκοτάδι ελέγχει την αδιαφάνεια των φωτοσκιάσεων. Όταν έχει μικρή τιμή, η φωτοσκίαση είναι περισσότερο διαφανής.
•Το Διάστημα ορίζει τις αποστάσεις των γραμμών σκίασης. Μεγάλη τιμή διαστήματος δίνει απαλότερες φωτοσκιάσεις.
Σημείωση: Τα εφφέ Πάχος, Σκοτάδι και Διάστημα μπορούν να επικαλύπτονται. Για παράδειγμα, αν ορίσετε μία μεγάλη τιμή για το Πάχος όταν το Διάστημα δεν είναι μεγάλο, θα πάρετε μία πιο σκούρα φωτοσκίαση, σαν να είχατε αυξήσει την τιμή της ρύθμισης Σκοτάδι.
Για λεπτομερή περιγραφή, δείτε: Βασικές Ρυθμίσεις Cineware: Πάνελ Φόντο
