Poznámka: Součást doplňku Library Part Maker. Viz Library Part Maker.
Definice úrovně detailů u TZB objektů
|
Vybraná úroveň detailů ve 2D |
Výchozí LOD |
Náhradní LOD 1 |
Náhradní LOD 2 |
Náhradní LOD 3 |
|
Plný |
Plný |
Střední |
Nízký |
Systémový 2D obrysový rámeček |
|
Střední |
Střední |
Nízký |
Plný |
Systémový 2D obrysový rámeček |
|
Nízký |
Nízký |
Střední |
Plný |
Systémový 2D obrysový rámeček |
|
Vybraná úroveň detailů ve 3D |
Výchozí LOD |
Náhradní LOD 1 |
Náhradní LOD 2 |
Náhradní LOD 3 |
|
Plný |
Plný |
Zjednodušený |
Schematicky |
3D není zobrazeno |
|
Zjednodušený |
Zjednodušený |
Schematicky |
Plný |
3D není zobrazeno |
|
Schematicky |
Schematicky |
Zjednodušený |
Plný |
3D není zobrazeno |
Další komponenty/přiřazení
•3D reprezentace TZB objektů musí obsahovat objekt TZB napojení (součástí knihovny TZB > TZB napojení), který umožňuje automatické napojení TZB prvků.
•Tato komponenta TZB napojení musí být přiřazena do 3D model plný.
•Knihovní prvky potrubí a trubek musí obsahovat aspoň 2 TZB napojení s přiřazením 3D model plný. Ty musí být umístěny na jedné ose a směřovat do opačných směrů.

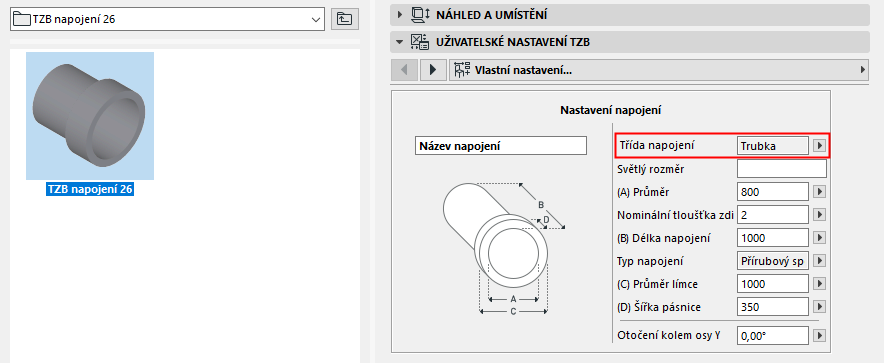

•Při vytváření knihovních prvků trubek nebo potrubí se ujistěte, že je komponentě TZB napojení přiřazena odpovídající třída napojení: Trubka nebo potrubí.
