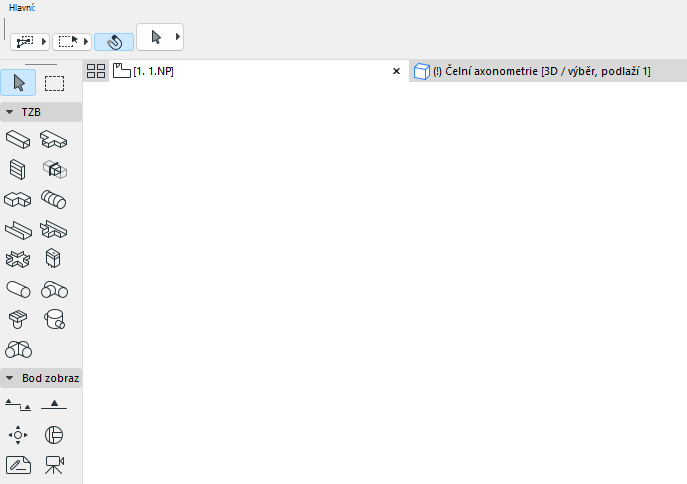

1.V nástrojové paletce aktivujte nástroj Trasa: Trasa vzduchotechniky, kabelových žlabů nebo trubek.
2.V půdorysu i 3D okně: Navazujícími kliknutími definujte segmenty a uzly trasy.
•Každé kliknutí reprezentuje uzel, který spojuje sousední segmenty.
•Referenční čára je ve středu prvku trasy
•Pomocí klávesy Backspace zrušíte poslední zadaný segment
3.Chcete-li trasu dokončit, klikněte podruhé na konci posledního úseku.
Výsledkem je jediný prvek trasy.
V každém uzlu se automaticky generují kolena a redukce.
Vedené médium (například voda nebo vzduch) danou trasou je vždy konstantní.
Při kreslení prvku trasy můžete pomocí Informátoru měnit průřez.

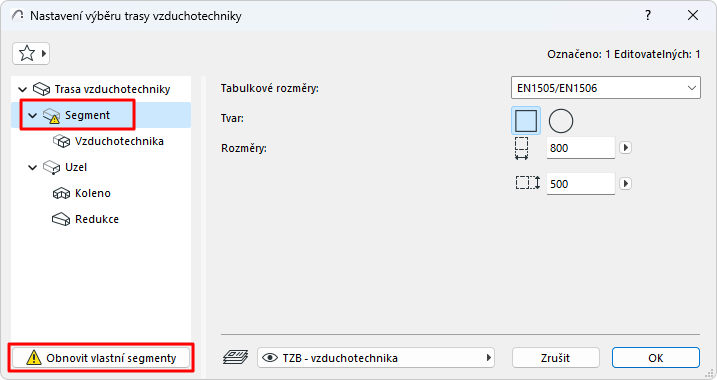

Protože jste změnili výchozí hodnotu parametru segmentu, zobrazí se v okně nastavení jako "vlastní".
Přidání odbočky k prvku trasy
V libovolném bodě trasy můžete napojit novou větev. Odbočka se přidá automaticky.
Po vytvoření větve se původní trasa rozdělí na více prvků trasy.
Sloučení tras
Trasy se sloučí, pokud:
•Koncový uzel jednoho prvku trasy je připojen ke koncovému uzlu jiného prvku trasy
•Větev je odstraněna (zbývající trasy budou sloučeny dohromady)
•Koncový uzel větve je přesunut, čímž se původní větev odpojí
