Nastavení vlastností konstrukce (Energetické hodnocení)
Není k dispozici v Archicadu Start Edition 2024
Hodnota U je hodnota součinitele prostupu tepla vybrané konstrukce. Pomocí výpočtu hodnoty U, vycházejícího z hodnot fyzikálních vlastností stavebních materiálů konstrukce, určete vlastnosti všech konstrukcí v projektu.
Poznámka: Chcete-li se k výsledku dopracovat rychleji, zadejte hodnotu U ručně. Výsledek ale může být méně přesný.
Viz Přepsání hodnoty U nebo R.

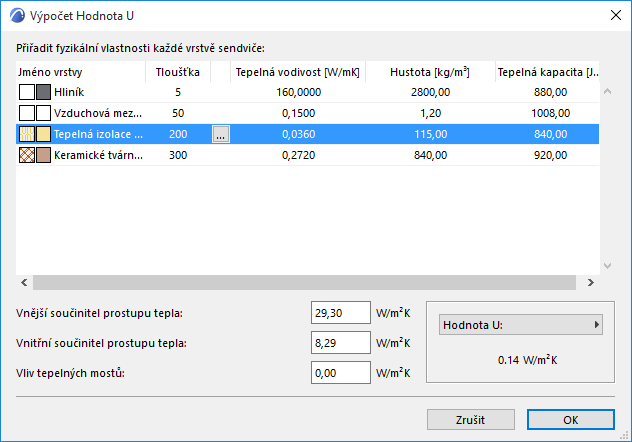

Zvolte libovolnou konstrukci ze seznamu. Chcete-li otevřít dialog výpočtu hodnoty U, klikněte ve sloupci hodnoty U na tlačítko se třemi tečkami - s ikonou zámku nastavenou na zamčeno (červený).
Ve výpočtu součinitele U jsou vrstvy, které tvoří vybrané konstrukce, uvedeny s příslušnými vlastnostmi (tloušťka, tepelná vodivost, hustota a tepelná kapacita), z nichž každá ukazuje výchozí hodnotu.
Poznámka: Tyto hodnoty vychází z hodnot nastavených na panelu fyzikálních vlastností v okně nastavení stavebních materiálů. Pokud je třeba, můžete libovolné hodnoty ručně změnit.
V závislosti na místních zvyklostech můžete upřednostňovat používání hodnoty R (Součinitel teplotního odporu konstrukce), což je převrácená hodnota součinitele U. Chcete-li zobrazit seznam hodnoty R místo hodnot U (obojí zde a v závěrečné zprávě s vyhodnocením), klikněte na vysouvací tlačítko vypočítané hodnoty v dolní části okna a vyberte hodnotu R.
Vnitřní a vnější součinitel prostupu tepla a vliv tepelných mostů jsou zobrazeny vlevo dole v okně výpočtu hodnoty U (hodnoty R). Kromě materiálových vlastností jsou tyto hodnoty také potřeba pro výpočet.
Vypočítaná hodnota U je zobrazena v pravém dolním rohu panelu.
Poznámka: Zde zobrazená vypočtená hodnota U vychází z vlastností částí stavebních konstrukcí. Tyto informace jsou pak v hodnocení vypsány pod klíčovými hodnotami/součinitele prostupu tepla. Nicméně energetické hodnocení používá při simulaci energetické náročnosti v referenčním roce mnohem přesnější, dynamický algoritmus, který počítá s hodinovými hodnotami prostupů tepla obálkou budovy. Výsledkem dynamické analýzy je základní spotřeba energie, uhlíková stopa a měsíční energetická bilance zobrazená ve vyhodnocení energetické bilance.

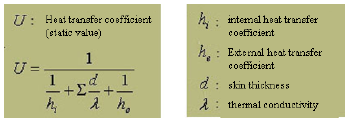

Algoritmus výpočtu hodnoty U (R)
Výpočet hodnoty součinitele prostupu tepla U vychází z průměrných hodnot stavebních materiálů a sendvičových konstrukcí, které vycházejí z neměnných algoritmů většiny národních standardů.
K zahrnutí vlivu tepelných mostů delta U byly přidány položky pro průměrnou hodnotu U celé konstrukce. Hodnota vnějších a vnitřních součinitelů prostupu tepla závisí na pozici posuzované konstrukce ke směru tepelného toku. Výchozí nastavení již energetické hodnocení obsahuje. Nicméně tyto hodnoty doporučujeme upravit, vyžaduje-li to konstrukční řešení nebo jsou podmínky pro modelovanou situaci odlišné.
Přiřazení fyzikálních vlastností
Prohlédněte vrstvy v seznamu výpočtu součinitele U. Zatímco typ výplně, jméno a tloušťka konstrukce je odvozena z nastavení prvku v Archicadu, tři vlastnosti materiálu (tepelná vodivost, hustota a měrná tepelná kapacita) můžete nastavit sami, pokud výchozí hodnoty neodpovídají vlastnostem materiálů v projektu.
Chcete-li změnit hodnotu tepelné vodivosti, hustoty a/nebo tepelné kapacity libovolné vrstvy, vyberte ji ze seznamu kalkulátoru.
Tlačítkem se třemi tečkami otevřete okno Přiřazení fyzikálních vlastností.

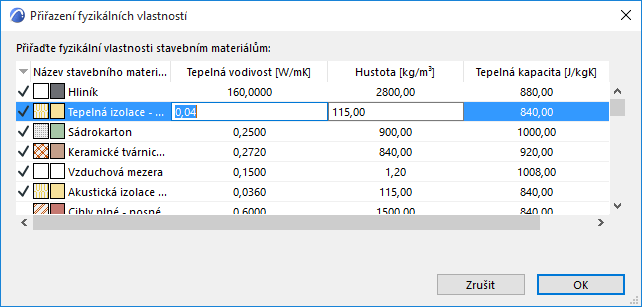

V okně Přiřazení fyzikálních vlastností jsou zobrazeny všechny stavební materiály nastavené v daném projektu. Stavební materiály, které jsou v projektu použité jsou zde zobrazeny se zaškrtnutím v levém sloupci. Ke každé uvedené výplni jsou vztaženy konkrétní fyzikální vlastnosti.
Poznámka: Tyto hodnoty vycházejí z hodnot nastavených na panelu fyzikálních vlastností v okně nastavení stavebních materiálů (Volby > Atributy prvků > Stavební materiály).
Stavební materiál, který ve výpočtu hodnoty U vyberete, je zvýrazněn také v seznamu. Zde můžete měnit některé hodnoty, buď přímo nebo výběrem z definovaných hodnot v katalogu materiálů.
Každá zde provedená změna bude automaticky provedena také ve všech prvcích, které obsahují editovanou výplň.
Materiály jsou v energetickém hodnocení reprezentovány fyzikálními vlastnostmi (tepelná vodivost, hustota, tepelná kapacita, vázaná energie a vázaný uhlík). V okně Přiřazení fyzikálních vlastností označte řádek a na pravé straně klikněte na tlačítko katalogu: otevře se okno s katalogem materiálů pro energetické hodnocení.

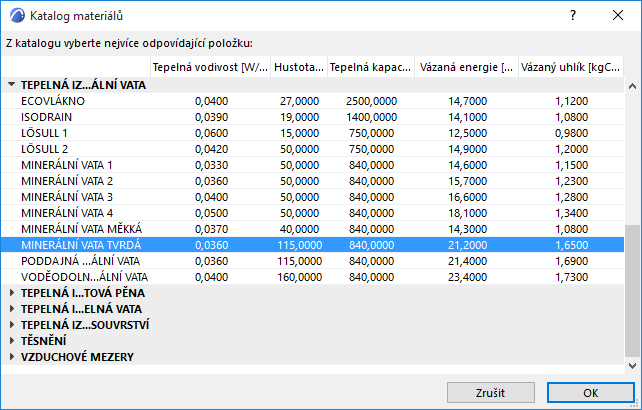

Katalog materiálů je rozsáhlá databáze začleněná do Archicadu, která obsahuje informace o stavebních materiálech důležitých pro energetické výpočty (tepelná vodivost, hustota, tepelná kapacita, vázaná energie a vázaný uhlík). Stavební materiály jsou seskupeny do hlavních kategorií v seznamu umožňující snadný přístup a rychlý výběr.
Zde vyberete materiál, jehož fyzikální vlastnosti odpovídají vašim potřebám. Pokud kliknete na OK, budou tepelně technické vlastnosti materiálu zvoleného v katalogu přiřazeny stavebnímu materiálu, který byl označený v okně Přiřazení fyzikálních vlastností.
Tímto způsobem získá výpočtový engine nezbytné fyzikální údaje potřebné pro tepelné vyhodnocení, bez nutnosti uživatelského numerického zásahu.
Hodnoty U (nebo R) nemusejí vycházet z výpočtu hodnoty U nebo funkce přiřazení fyzikálních vlastností, ale můžete je také zadat ručně. Vynecháním přiřazení fyzikálních vlastností se výrazně zkrátí doba potřebná pro vygenerování energetické bilance, ale na druhou stranu to může vést k určitým nepřesnostem ve výpočtu.

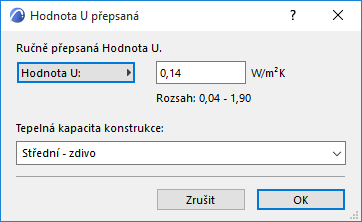

Zvolte libovolnou konstrukci ze seznamu. Chcete-li otevřít dialog přepsání hodnoty U, klikněte ve sloupci hodnoty U na tlačítko se třemi tečkami - s ikonou zámku nastavenou na odemčeno (bílá).
Podle potřeby můžete přepnout mezi hodnotou U a R. Jednoduše zadejte hodnotu.

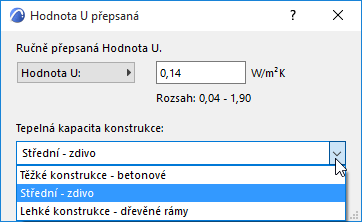

Z této nabídky (dostupná také v okně přepsání hodnoty U) vyberte tepelnou kapacitu (lehká, střední nebo těžká) vybrané konstrukce přímo, nemusíte použít materiál přímo vycházející modelu budovy.
Limitní hodnoty pro tyto kategorie jsou:
•těžká: > 400 kg/podlahovou plochu
•střední: 250 – 400 kg/podlahovou plochu
•lehká: <250 kg/podlahovou plochu
Tato předdefinovaná nastavení jsou propojena s hodnotami hustoty. Hodnoty hustoty jsou rozděleny podle celkového objemu vnitřních konstrukcí, a poskytují číselnou hodnotu měrné tepelné kapacity materiálu pro výpočetní engine.
Upravte výchozí infiltraci (jednotka: l/s,m2) zvolené konstrukce, aby přesně reflektovala její propustnost vzduchu (0.6 l/s,m2 je považováno jako nízká infiltrace 1.6 l/s,m2 jako vysoká).
Funkce energetického hodnocení Archicadu nesimuluje pouze efekt infiltrace v hodinové energetické bilanci, počítá také hodnotu infiltrace v rámci celkové výměny vzduchu objektu a výsledek zobrazuje mezi klíčovými hodnotami zprávy o energetické náročnosti.
Absorpce slunečního záření [%]
Vlastnosti povrchového materiálu určují absorpci slunečního záření označené konstrukce. Upravte výchozí absorpci slunečního záření (jednotka:%) konstrukce označené v seznamu, aby byla přesně definovaná schopnost materiálu pohlcovat sluneční energii.
