Mapování vlastností pro IFC export
Soubor > Spolupráce > IFC > IFC převodníky
Vyberte převodník pro export a otevřete předvolbu pro mapování vlastností.

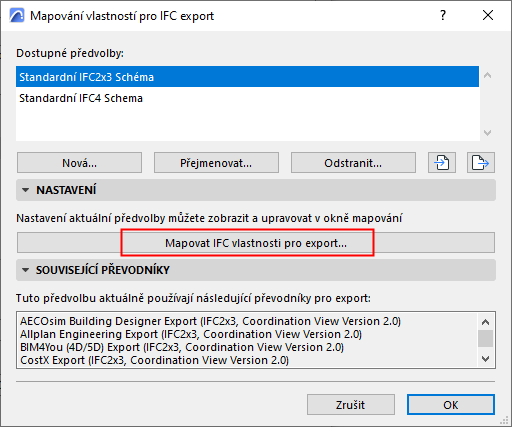

V okně této předvolby můžete tlačítkem Mapovat IFC vlastnosti pro export otevřít nastavení definic mapování.
Tato mapování definují přiřazení IFC vlastností prvkům při exportu modelu z Archicadu.
Stromový seznam IFC entit

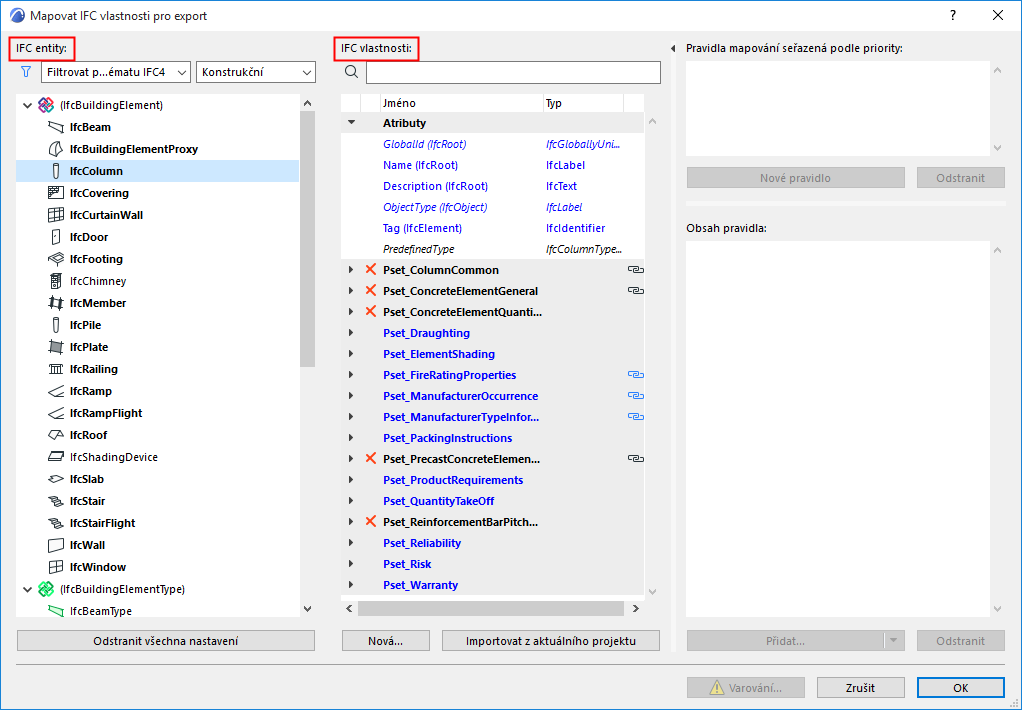

IFC entity jsou zobrazené ve stromu nalevo.
•Pokud chcete filtrovat zobrazený seznam, použijte nabídku v roletce:
–filtrovat podle schématu (IFC2x3 nebo IFC4)
-Poznámka: Pokud může být rodičovská entita použita pro mapování, bude zobrazena i pokud nepatří do aktuálně zobrazeného schématu..
–filtrovat podle domény (Konstrukce nebo TZB). Např. s filtrem Konstrukce obsahuje seznam konstrukční prvky (IfcBeam, IfcColumn, atd.) budovy (IfcBuildingElement), zatímco s filtrem TZB obsahuje typy prvků IfcDistribution.
–filtrovat podle IFC typů zařazení, IFC typů objektů nebo IFC prostorových typů (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey a IfcSpace).
Filtrovat IFC entity ve stromovém seznamu
Poznámka: IFC entity v závorkách jsou nezbytné pro IFC schéma, ale nemají přiřazené žádné prvky Archicadu.
Seznam IFC vlastností

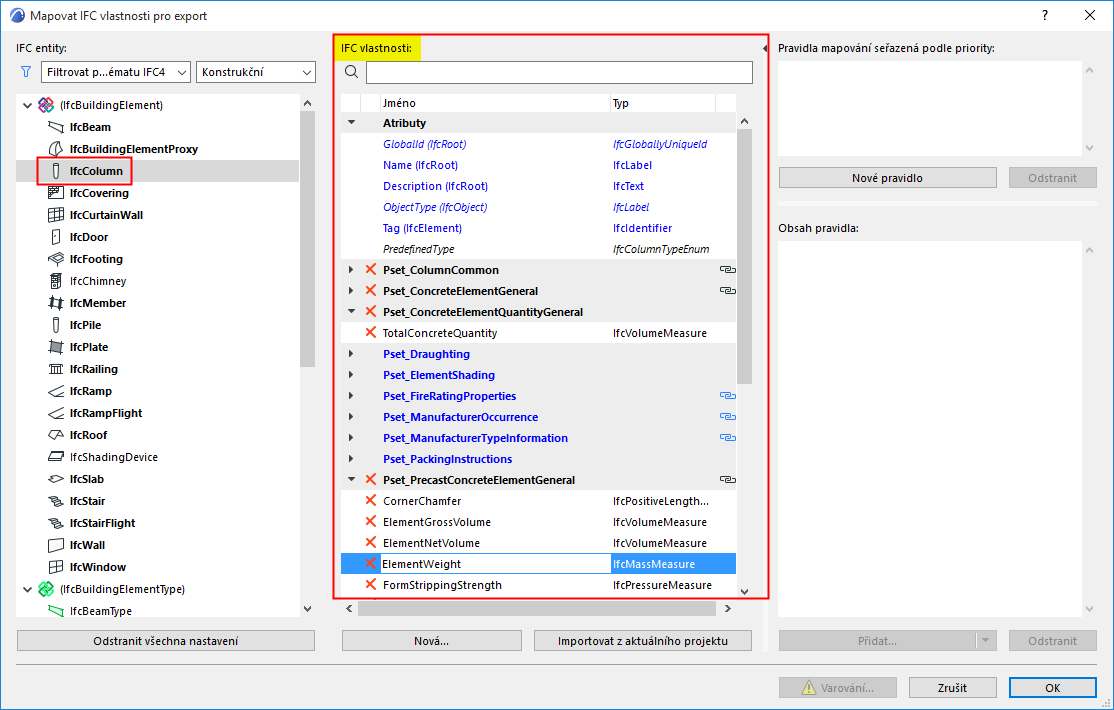

IFC vlastnosti každé entity jsou vypsané ve sloupci IFC vlastnosti.
•Vlastnosti přiřazené rodičovskému prvku (např. IfcElement) jsou automaticky přiřazeny všem jeho potomkům (např. IfcBeam, IfcColumn, IfcSlab, IfcWall, atd
•X: Červeným X můžete odstranit libovolnou datovou položku. Atributy nelze odstranit.
•TUČNĚ TUČNĚ jsou zobrazeny IFC entity, které mají přiřazena data sady vlastností

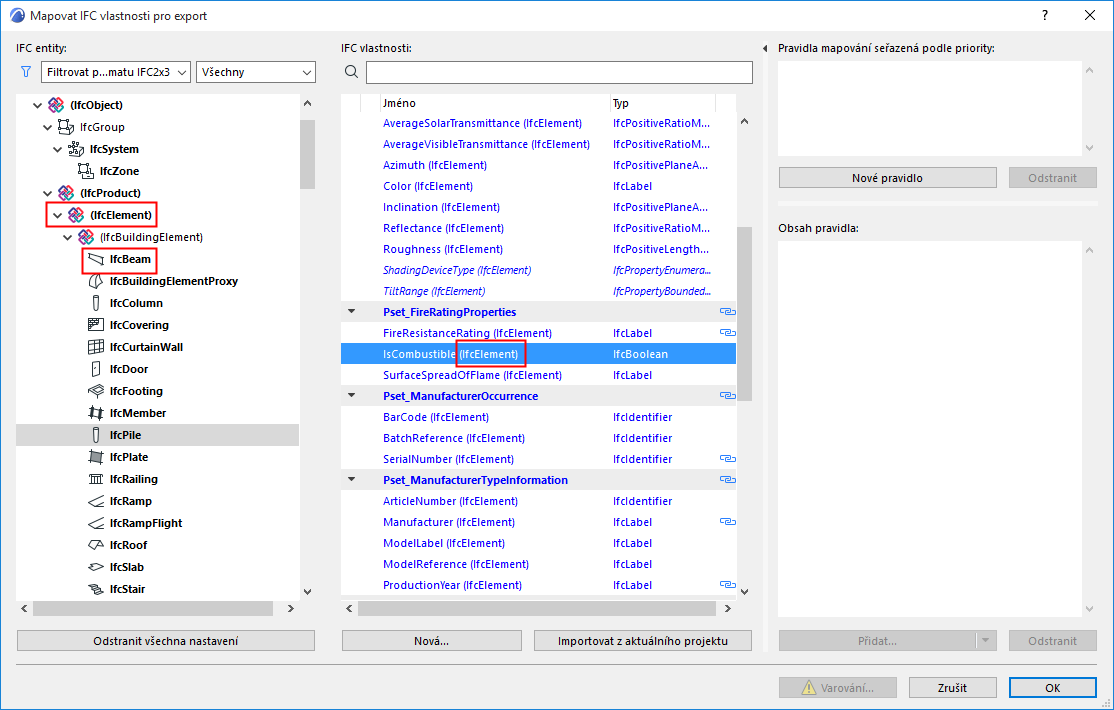

•MODRÉ: Vlastnosti potomků jsou zobrazeny modře. V závorkách je vypsán typ jejich rodičovského prvku.

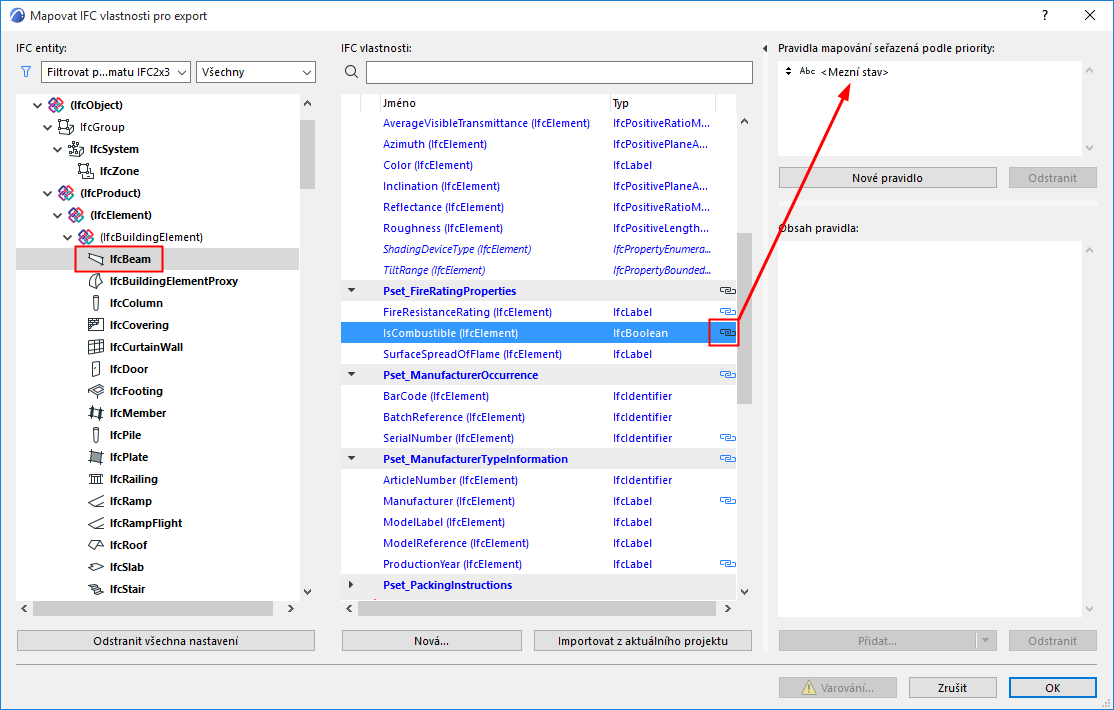

•Ikona řetězu: Znamená, že pro vlastnost je použito pravidlo mapování. Pravidlo mapování je zobrazené v pravé části okna.
Viz Jak vytvořit pravidlo mapování.
Vlastnost zařazení může být změněna pouze na úrovni rodičovského prvku. Pokud chcete vytvořit obecnou vlastnost pro všechny prvky budovy, nemusíte ji vytvářet samostatně pro každý typ prvku (IfcWall, IfcColumn, IfcSlab, atd.): stačí ji vytvořit pouze jednou na vyšší úrovni (např. u IfcElement).
Přidání nové vlastnosti/reference klasifikace
1.Vyberte položku.
2.Klikněte na tlačítko Nová.
Stejná funkce je dostupná v IFC správci projektu a v oknech nastavení prvků.
Viz Vytvořit novou uživatelskou IFC vlastnost.
Import z aktuálního projektu
Přidejte všechny sady vlastních IFC vlastností a Vlastnosti z aktuálního projektu (definované v IFC správci projektu nebo v okně nastavení prvku) do předvolby mapování vlastností.
Poznámka: Uživatelská vlastnost přiřazená určitému IFC typu prvku (např. IfcWall) není zobrazená v dialogových oknech správy IFC dokud v modelu není definována alespoň jedna instance tohoto typu.
Odstranit všechna nastavení
Odstraní veškerý obsah (pravidla mapování, reference vlastností a klasifikací) aktuální předvolby mapování vlastností.
Přednastavené mapování vlastností (export z Archicadu do IFC)
