Následující nástroje slouží pro vkládání knihovních prvků Archicadu:
•Objekt
•Lampa
•Dveře
•Okno
•Střešní okno
•Rohové okno
•Konec zdi
•Nástroje TZB
Specifikace nastavení knihovních prvků najdete zde:
Nastavení nástroje Střešní okno
Okno všech nástrojů knihovních prvků má v levé části okna nastavení seznam se stejnými funkcemi. Tyto funkce jsou popsány níže.
Zobrazení knihovny/Zobrazení Oblíbených
Způsob zobrazení (seznam vs. ikony)
Hledání knihovních prvků/Oblíbených/prvků BIM Components
Nastavení zobrazení Oblíbených
Procházení složek a podsložek (zobrazení knihovny)

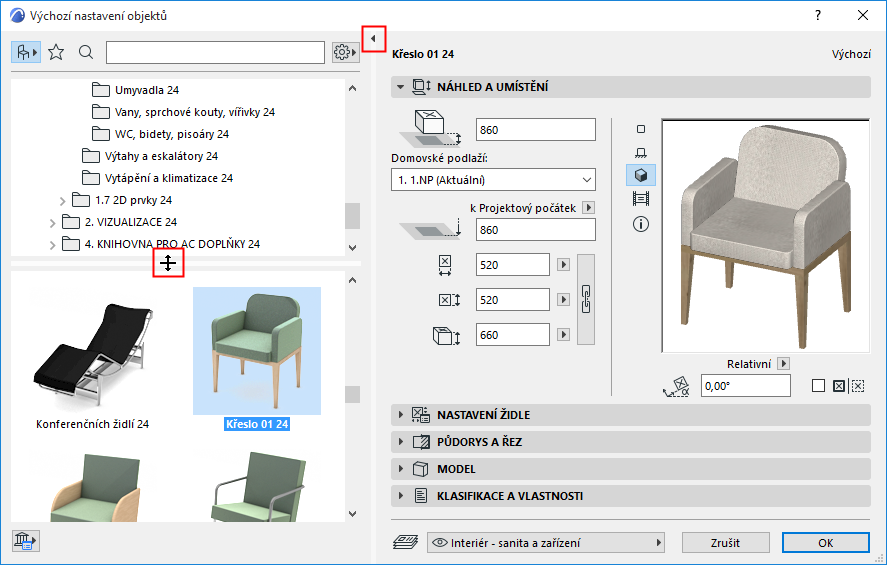

•Dvojklikem na dělící příčku okna, nebo na černou šipku, můžete otevřít/zavřít oblast prohlížeče
•Velikost části prohlížeče se stromovou strukturou můžete změnit přetažením nebo zavřít/otevřít dvojklikem

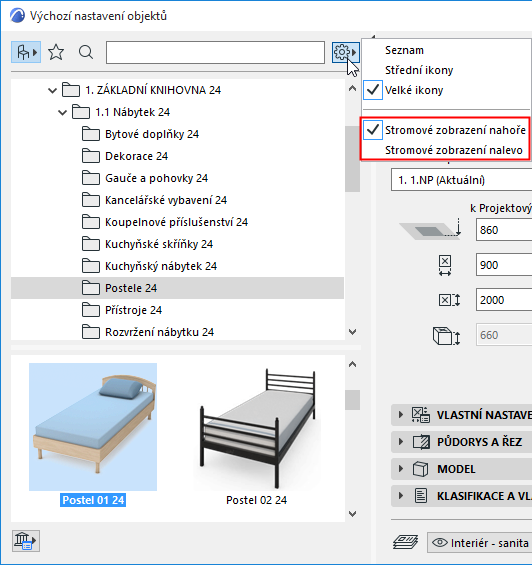

•V nastavení prohlížeče můžete použít volbu Stromové zobrazení nahoře nebo Stromové zobrazení dole
Pokud je aktivní stromové zobrazení, nabídka výběru složek je automaticky skrytá.

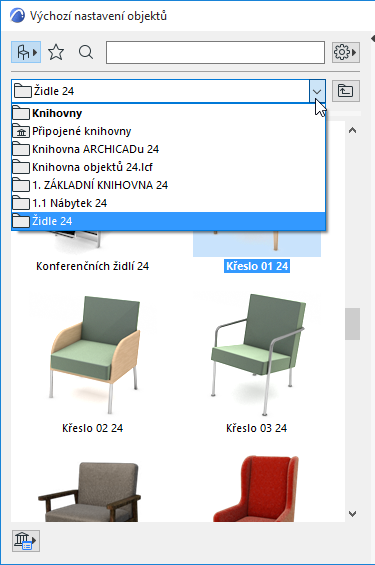

Pokud chcete použít výběr složek, zrušte stromové zobrazení:
Výběr složek je zobrazený; Stromové zobrazení je skryté
Zobrazení knihovny/Zobrazení Oblíbených

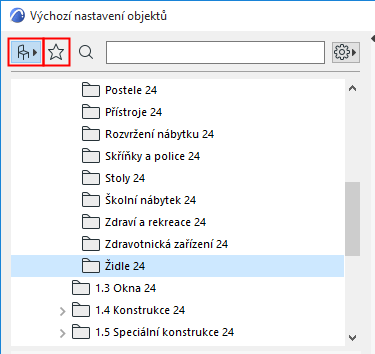

Prostor prohlížeče má dva režimy zobrazení:

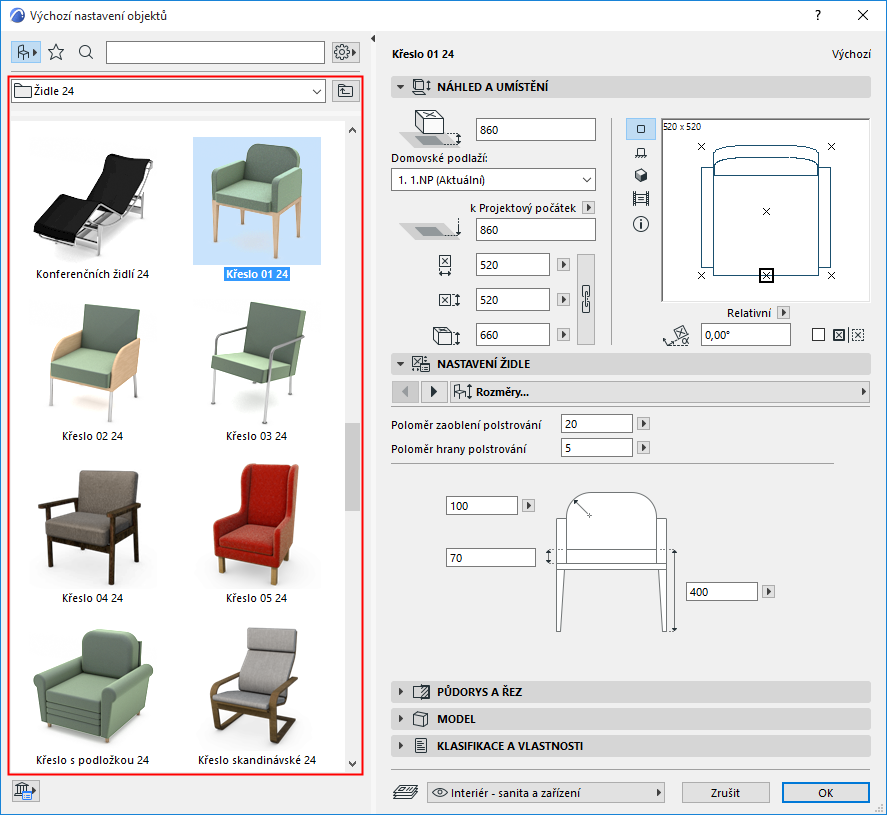

•Zobrazení knihovny (ikona židle). Jsou zobrazeny knihovní prvky v hierarchické struktuře. (Viz Nastavení zobrazení knihovny níže.)

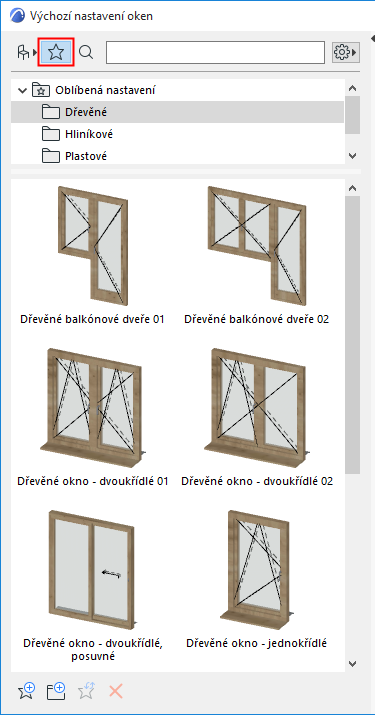

•Zobrazení Oblíbených (ikona hvězda). Jsou zobrazené pouze Oblíbené aktuálního nástroje. (Viz Nastavení zobrazení Oblíbených níže.)
Způsob zobrazení (seznam vs. ikony)

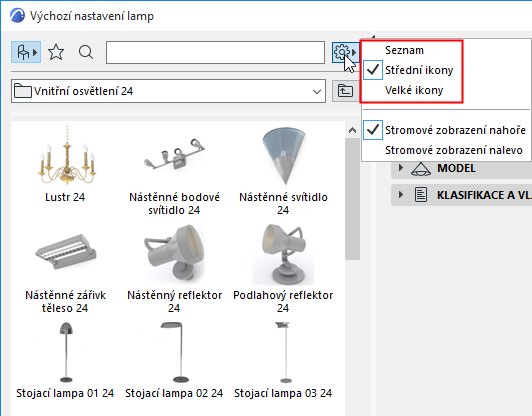

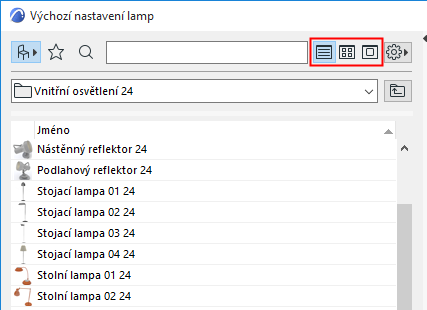

Z nabídky nastavení vyberte, jak mají být knihovní prvky zobrazené: Seznam, Střední ikony nebo Velké ikony.
Pokud paletku roztáhnete ve vodorovném směru, budou tyto volby zobrazené také jako samostatné ikony.
Poznámka: Pokud je knihovna zobrazena formou seznamu, můžete prvky řadit podle abecedy (klikněte na záhlaví sloupce jména prvků).
Klikněte na libovolný prvek v prohlížeči prvků, v pravé části se zobrazí nastavení tohoto prvku.

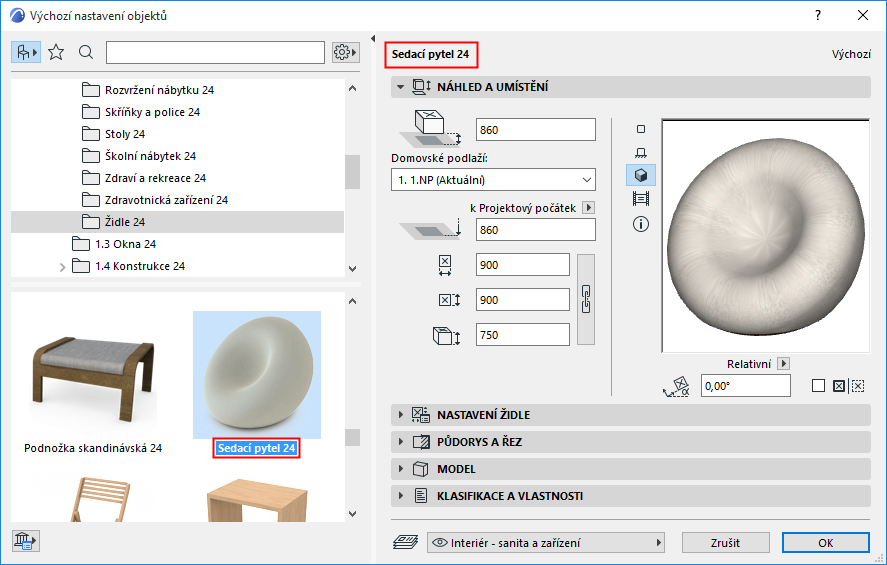

Jméno prvku, jehož nastavení vidíte, je zobrazené tučně.
Obnovit výchozí nastavení

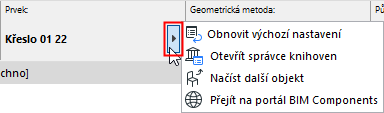

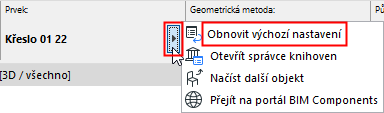

Pokud chcete obnovit výchozí nastavení upraveného knihovního GDL prvku, klikněte na příkaz Obnovit v Infopaletce:
Hledání knihovních prvků/Oblíbených/prvků BIM Components
Viz Vyhledávání knihovních prvků.
Knihovní prvky jsou v zobrazeny v hierarchické struktuře.
Pokud kliknete a držíte stisknuté tlačítko myši, můžete změnit složkové uspořádání (výchozí) na zobrazení podtypů:
Více informací o podtypech najdete zde: Dílčí typy GDL objektů.

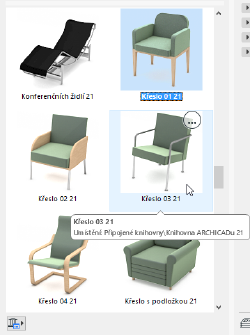

Pokud kurzorem najedete nad knihovní prvek, zobrazí se jeho jméno a umístění v knihovně.

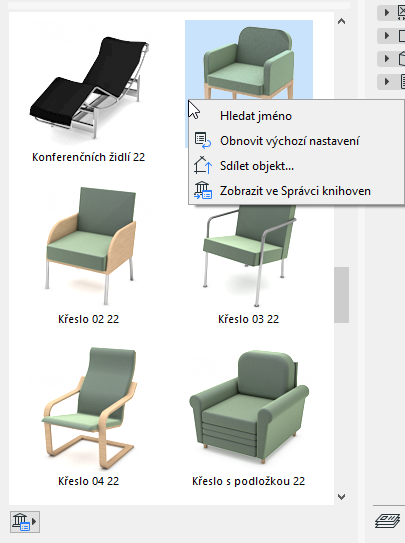

Prvek načtené knihovny má v kontextovém menu tyto příkazy:
–Volbou Hledat jméno spustíte vyhledávání podle jména knihovního prvku
–Pomocí volby Sdílet objekt můžete objekt sdílet na BIM Components
Viz Sdílení objektů na BIM Components.
–Volbou Zobrazit ve správci knihoven zobrazíte knihovní prvek ve struktuře jeho knihovny ve Správci knihoven
Viz také Správce knihoven.

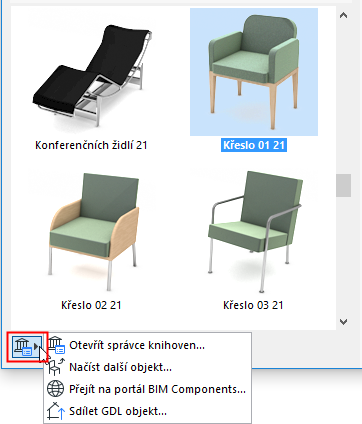

Použijte ikony vlevo dole pro následující příkazy:
•Otevřít správce knihoven
•Načíst další objekt
•Přejít na portál BIM Components
•Sdílet GDL objekt (pokud je označený knihovní prvek)
Poznámka: Některé z těchto příkazů jsou dostupné také z nabídky v Infopaletce knihovního prvku.
Nastavení zobrazení Oblíbených
Když jsou v nastavení knihovního prvku zobrazená Oblíbení, budou zobrazeny pouze prvky daného nástroje.
Obecné informace naleznete v tématu Oblíbené nastavení.

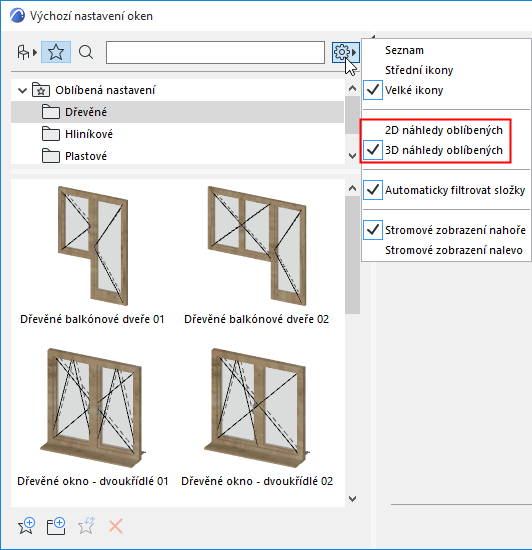

•Pomocí dalších voleb nastavení zobrazení můžete zobrazit Oblíbená jako 2D nebo 3D náhledy
Poznámka: Pokud chcete rychle přepnou na 3D nebo 2D náhled libovolného Oblíbeného, najeďte nad něj kurzorem a stiskněte klávesu Shift.
•Pokud nad Oblíbené najedete myší, zobrazí se jeho informace
•Klikněte na Oblíbené, v panelech napravo pak uvidíte (můžete upravovat) jeho nastavení.

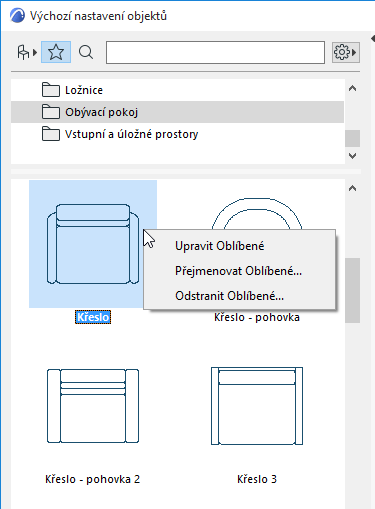

•Příkazy v kontextovém menu:
–Upravit Oblíbené: Touto volbou upravíte nastavení Oblíbeného na základě aktuálního nastavení (v panelech v pravé části okna nastavení objektu)
–Přejmenovat oblíbené nastavení
–Odstranit Oblíbené: Odstranění je nutné potvrdit.

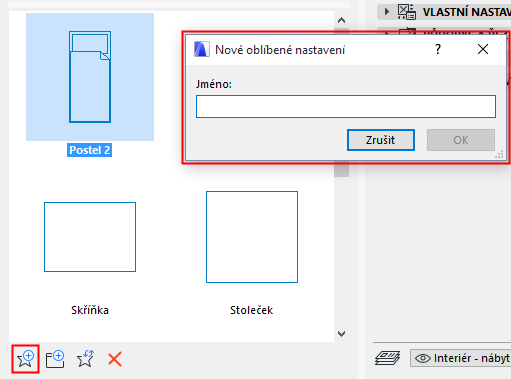

Příkazem Nové Oblíbené ve spodní části okna nastavení knihovního prvku (Zobrazení Oblíbených) můžete uložit nové Oblíbené z aktuálního výchozího nastavení:
Pro nové Oblíbené můžete případně vytvořit i složku.
Pro další úpravy oblíbených použijte paletku Oblíbená.
Viz oddíly Paletka Oblíbená nastavení a Úprava nastavení jednoho nebo více označených Oblíbených.
