Extruder un mur-rideau à partir d'un plan de saisie incliné

Non disponible dans Archicad Start Edition 2024

Dans la fenêtre 3D, vous pouvez définir un plan de saisie quelconque.

Voir Plan de saisie du mur-rideau dans la fenêtre 3D.

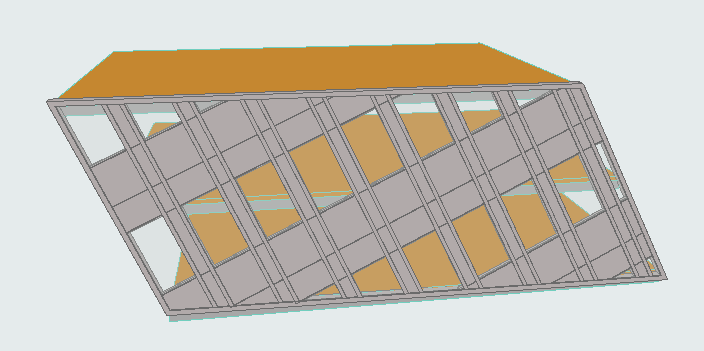

Regardez le modèle suivant en 3D :

Supposons que vous souhaitiez dessiner un mur-rideau de manière à l'extruder perpendiculairement à un plan de saisie correspondant à la forme du bâtiment. Vous avez besoin d'un plan de saisie perpendiculaire à l'inclinaison du bâtiment.

1.Activez l'outil Mur-rideau et choisissez l'option géométrique Simple avec la méthode de plan de saisie Vecteur de normale.

2.Dans la Fenêtre 3D, dessinez un vecteur de normale correspondant à la forme inclinée du bâtiment (le plan de saisie devra être perpendiculaire à ce vecteur). Dans cet exemple, vous dessinerez le vecteur entre les angles des dalles supérieure et inférieure :

3.Un plan de saisie perpendiculaire au vecteur apparaît.

4.Cliquez n'importe où pour placer le plan de saisie.

5.Vous voilà prêt à dessiner la ligne de saisie. La ligne de saisie (indiquée par la bande élastique) est contrainte et projetée perpendiculairement par rapport au plan de saisie. Cliquez  deux points aux endroits où vous voulez commencer et terminer le mur-rideau : dans le cas présent, les deux angles avant de n'importe quelle dalle.

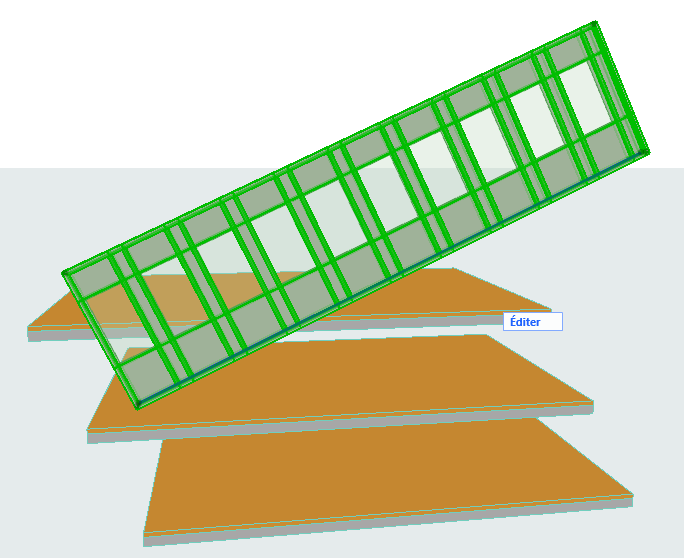

6.Un Mur-rideau apparaît, mais vous devez encore éditer la Grille de configuration. Sélectionnez le mur-rideau et passez en mode d’édition.

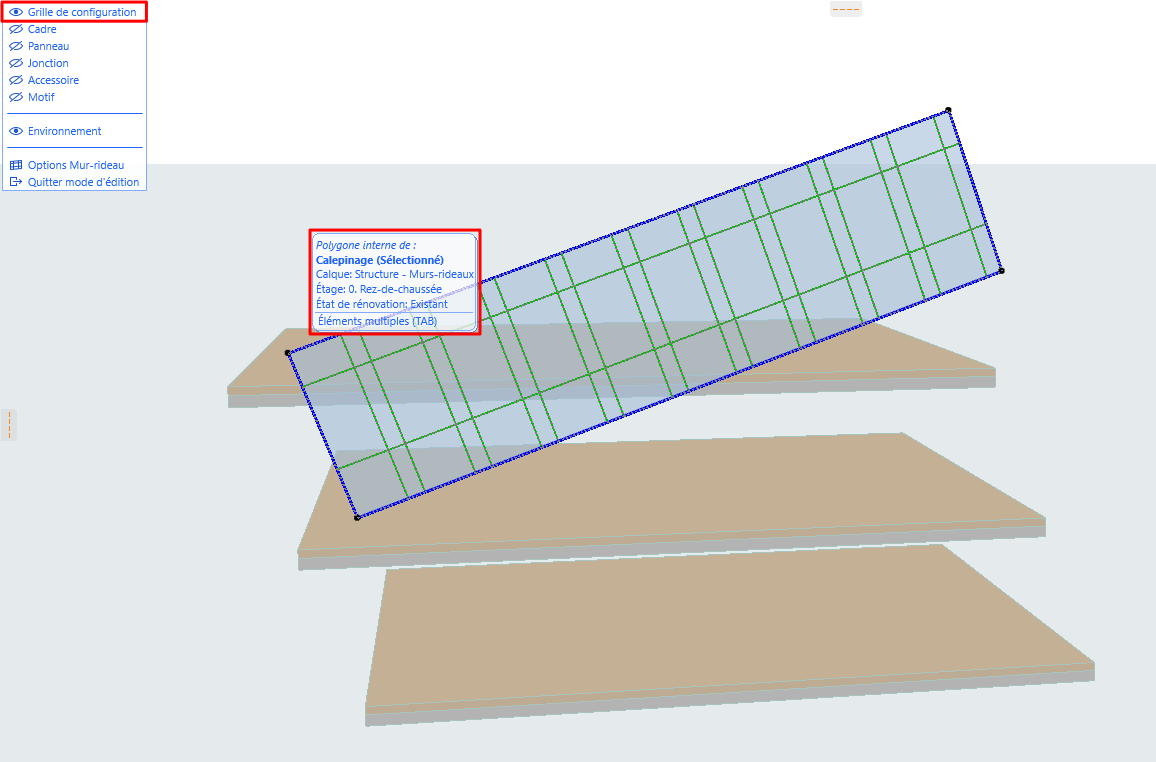

7.En mode d’édition, désactivez tout à part la Grille de configuration.

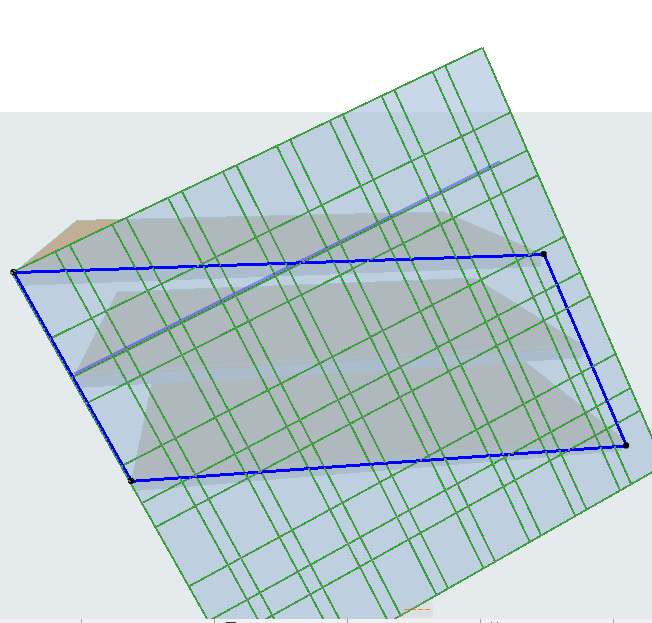

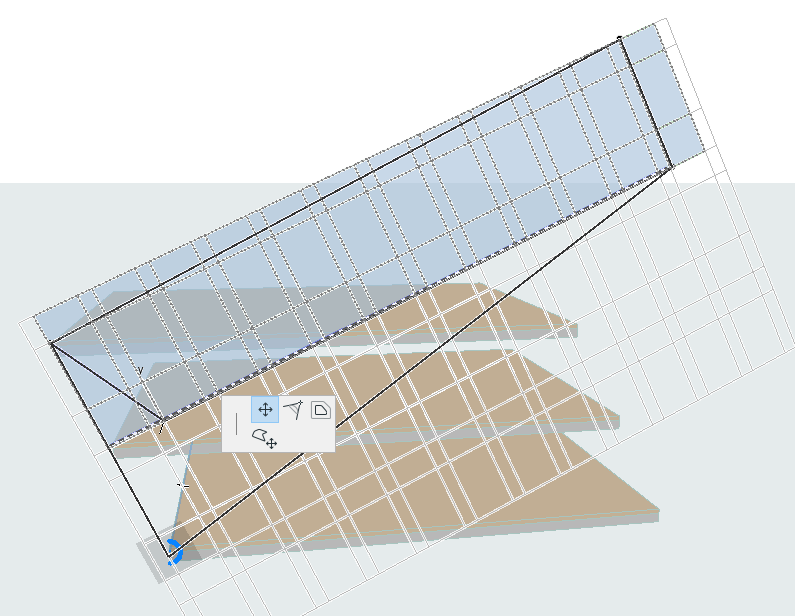

8.Faites glisser les arêtes du polygone de la Grille de configuration en place - sur les arêtes supérieure et inférieure des dalles. (Pour faire glisser le polygone, veillez à sélectionner le polygone intérieur de la Grille de configuration)
