Un Système MEP est un jeu mémorisé de hachures, de lignes et de surfaces utilisés pour afficher les éléments de cheminement MEP. Les Systèmes MEP sont des attributs du projet Archicad.
Un Système MEP est associé à chaque élément de cheminement en haut du dialogue Options Cheminement.
Voir Options Cheminement - page principale.

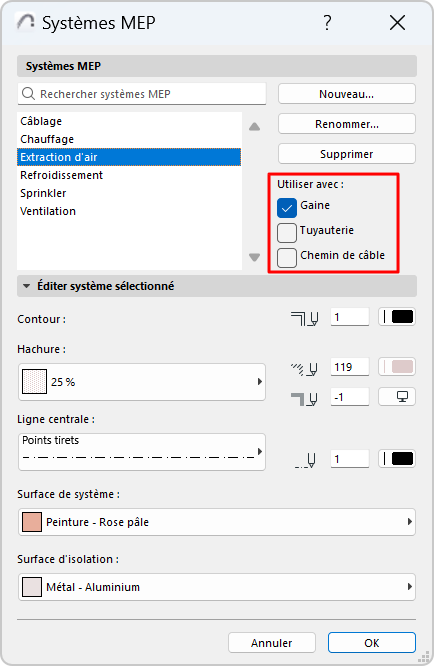

Définissez ou éditez les systèmes MEP avec
•Dessin > Systèmes MEP
•Options > Attributs élément > Systèmes MEP
(ou utilisez le raccourci Systèmes MEP dans la barre d'outils Ingénierie MEP).
Utilisez ou modifiez les systèmes MEP prédéfinis ou créez-en de nouveaux.
Utiliser avec : Cochez un ou plusieurs types de cheminement qui doivent utiliser ce Système MEP :
•Gaines
•Tuyauterie
•Chemin de câble
Sur la base de cette définition Utiliser avec, les Systèmes MEP sont disponibles pour le type d'élément de cheminement MEP correspondant, en haut de son dialogue Options Cheminement.
Éditer les attributs du Système MEP
Utilisez les contrôles pour définir les hachures, les lignes et les surfaces pour le Système MEP actuel.
