Eléments de bibliothèque compatibles avec MEP

Des éléments de bibliothèque compatibles avec MEP (avec des connexions intelligentes à utiliser dans des systèmes de gaines, de tuyaux et de chemins de câble) se trouvent dans :

•la Bibliothèque MEP

•la Bibliothèque Archicad normale

•la Bibliothèque MEP versatile sur BIMcomponents

Voir Bibliothèque MEP versatile.

Bibliothèque MEP

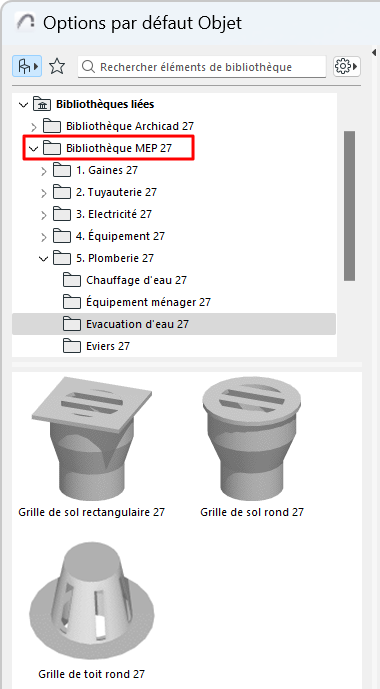

La Bibliothèque MEP contient des Eléments MEP spécialement configurés.

Objets compatibles avec MEP dans la Bibliothèque Archicad

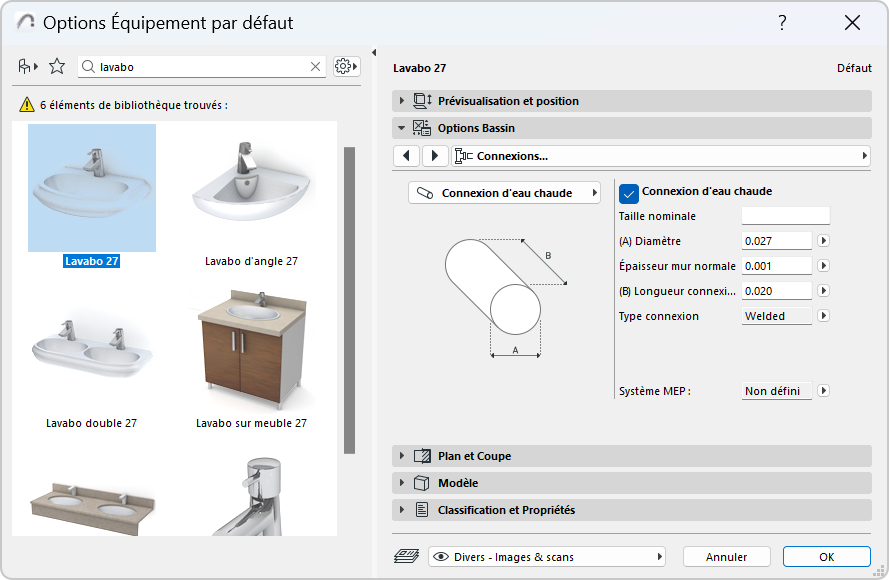

De nombreux éléments familiers de la Bibliotheque Archicad, tels que ce lavabo, incluent des paramètres de connexion compatibles MEP, de sorte que vous pouvez les connecter à un cheminement MEP :

Affichage des ports de connexion MEP sur les éléments de bibliothèque

1.Choisissez la commande Documentation > Vue modèle > Options vue modèle

2.Ouvrez le volet Réglages divers pour éléments de bibliothèque.

3.Activez l'Option vue modèle pour les Connexions MEP d'Objet.

Option vue modèle : Afficher ou masquer Connexions MEP sur les Eléments de bibliothèque

Type d'élément des objets compatibles MEP Objet ou équipement ?

Par défaut, les objets compatibles avec MEP de la Bibliothèque Archicad sont placés avec l'outil Objet et leur type d'élément est par conséquent “Objet”.

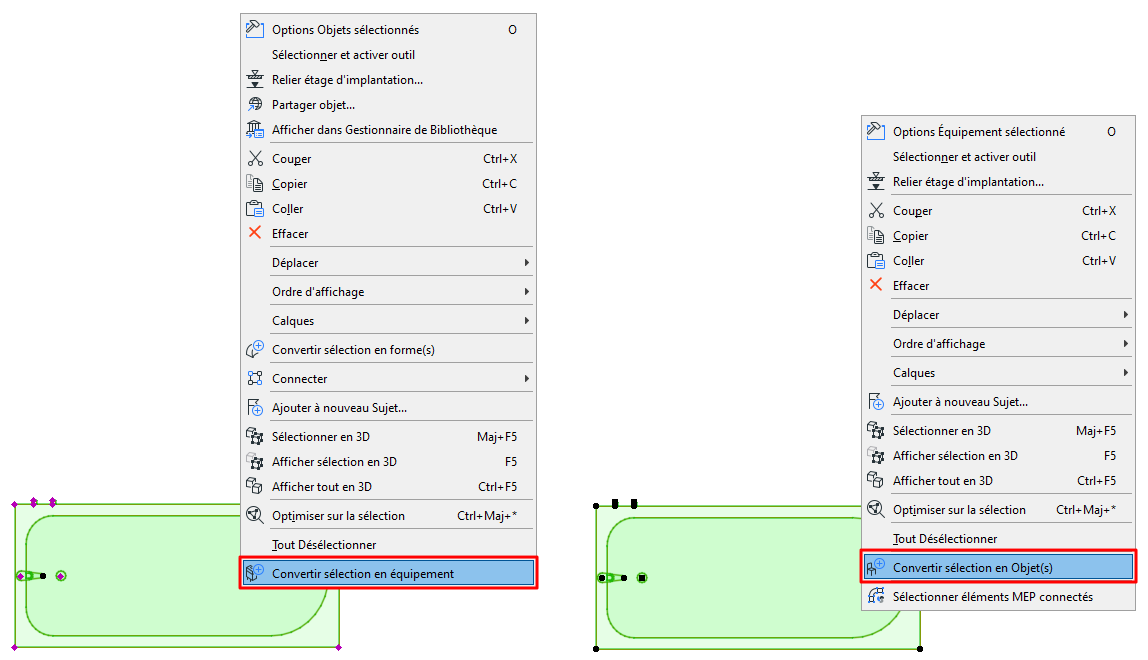

Pour un objet MEP sélectionné : Changez son type en Équipement (ou revenez à Objet) à l'aide des commandes du menu contextuel.
