Nicht verfügbar in Archicad Start Edition 2024
Mit der Planungsüberprüfung können Nutzer während der Planung direkt in Archicad Fehler aufzeichnen. Verwenden Sie diese Funktion in jeder Phase des Entwurfsprozesses, um die Qualität der Geometrie und der Daten Ihres Planungsmodells zu überprüfen und zu verbessern - eine Art „BIM-Rechtschreibprüfung“.
Die Planungsüberprüfung nutzt den Cloud-Service Solibri Inside, der von der Nemetschek-Schwesterfirma Solibri entwickelt wurde. Sie können die Grundfunktionen von Design Checker von Archicad aus nutzen, ohne über ein Solibri-Konto zu verfügen.
Verfügbarkeit
Um Archicad Design Checker zu verwenden, benötigen Sie:
•Archicad 26 Update 2 (Build 4019) oder neuer
•Anmelden mit Graphisoft ID
•Akzeptieren Sie die Nutzungsbedingungen (dieser Dialog erscheint beim Starten von Design Checker). Ihre Nutzer-Identifizierungsdaten werden an Solibri übermittelt, um Ihre Berechtigung zur Nutzung von Design Checker zu bestätigen.
Vorteile und Grundfunktionen
•Keine Installation erforderlich, um die Grundfunktionen von Design Checker zu nutzen, die sofort in Archicad verfügbar sind.
•Da Design Checker als Archicad-Befehl arbeitet, ist es nicht erforderlich, Dateien in eine externe Anwendung zu exportieren und die Ergebnisse zu importieren, was Ihren Qualitätssicherungs-Workflow erheblich vereinfacht.
•Sie können frühzeitig im Entwurfsprozess Qualitätsprüfungen durchführen, um die Qualität der Geometrie und der Daten Ihres Entwurfsmodells zu gewährleisten.
Zusätzliche Funktionen
Für den Zugriff auf zusätzliche Funktionen von Design Checker:
•Registrieren Sie sich für Solibri Inside und/oder aktualisieren Sie Ihr Konto. Siehe Solibri Inside.
•Archicad-Abonnenten können auch für ein Solibri Inside Werbeangebot in Frage kommen. Bitte besuchen Sie die Graphisoft-Website, um Einzelheiten zu erfahren.
Wie es funktioniert
1.Öffnen Sie die Planungsüberprüfung mit einer der folgenden Optionen:
•Klicken Sie in der Hauptsymbolleisteauf die Planungsüberprüfung
•Planung > Modellüberprüfung > Planungsüberprüfung
2.Um fortzufahren, markieren Sie das Kästchen, um den Nutzungsbedingungen zuzustimmen. Ihre Nutzer-Identifizierungsdaten werden an Solibri übermittelt, um Ihre Berechtigung zur Nutzung von Design Checker zu bestätigen.

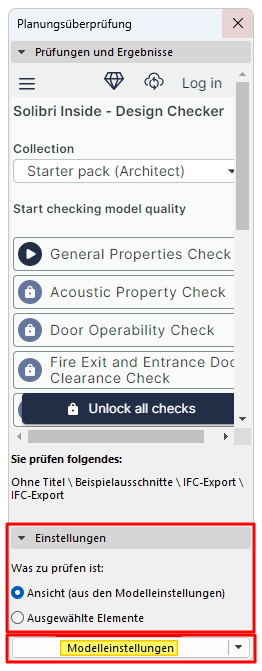

Es öffnet sich die Palette „Planungsüberprüfung“, in der die verfügbaren Prüfungen aufgelistet sind. Die Liste der verfügbaren Prüfungen wird von Zeit zu Zeit aktualisiert.
3.Führen Sie im Teilfenster Einstellungen am unteren Rand der Palette einen der folgenden Schritte aus
•Wählen Sie einen Ausschnitt aus (alle Elemente in diesem Ausschnitt werden an der Prüfung teilnehmen),
•Wählen Sie die Elemente aus, die geprüft werden sollen
4.Klicken Sie auf Modelleinstellungen.
5.Im erscheinenden Dialogfeld Einstellungen geben Sie einen IFC-Übersetzer zum Exportieren von Daten in Solibri Inside an. Wir empfehlen den Übersetzer „Allgemeiner Übersetzer IFC4“.
Hinweis: Wenn Sie einen IFC2x3-Übersetzer verwenden, vergewissern Sie sich, dass im Dialog „Geometriekonvertierung für den IFC-Export“ im Bereich „Mehrschichtige Bauteile und Profile“ die Option „Komplexe Bauteile in einzelne Elemente zerlegen“ nicht aktiviert ist. (Siehe Baustoffbewahrungs-Modus (nur IFC2x3)
6.Klicken Sie im Dialogfeld Design Checker auf eine der verfügbaren Prüfungen, um sie auszuführen (z. B. "Allgemeine Eigenschaften prüfen")
Die Planungsüberprüfung generiert die erforderlichen Daten und sendet sie an Solibri Inside für die Überprüfung.
Die Palette zeigt die resultierenden Issues zusammen mit den involvierten Elementen an.

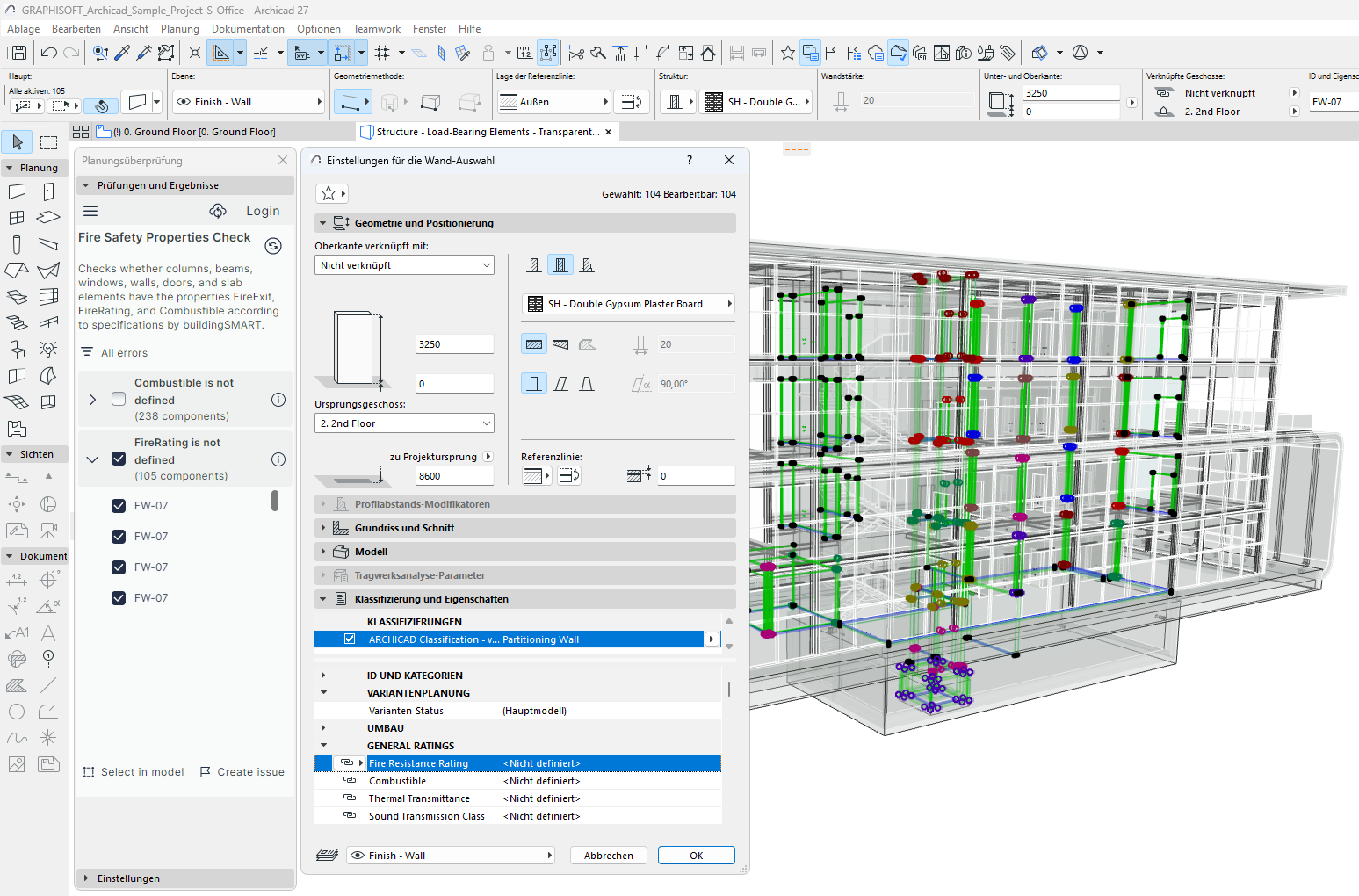

In der folgenden Abbildung hat die "Eigenschaften-Prüfung" ergeben, dass einige der grundlegenden Eigenschaften der ausgewählten Elemente auf "Undefiniert" gesetzt sind.

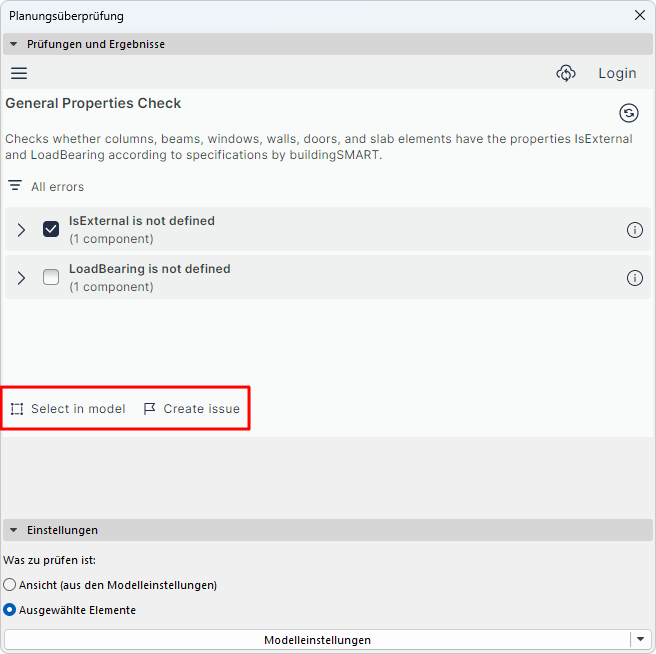

•Sie können die identifizierten Elemente auswählen, um die Probleme zu visualisieren und zu beheben.
•Sie können ein Issue auch im Issue-Organisator von Archicad erstellen.
