Ein HKLSE-System ist ein gesichertes Set von Schraffuren, Linien und Oberflächenmaterialien, die zur Darstellung von HKLSE-Leitungselementen verwendet werden. HKLSE-Systeme sind Attribute des Archicad-Projekts.
Jedem Leitungselement wird oben im Dialog Führung ein HKLSE-System zugewiesen.
Siehe Führungseinstellungen - Hauptseite.
HKLSE-Systeme definieren oder bearbeiten unter
•Planung > HKLSE-Systeme
•Optionen > Element-Attribute > HKLSE-Systeme
(oder verwenden Sie die Schaltfläche in der HKLSE-Symbolleiste).
Verwenden oder bearbeiten Sie vordefinierte HKLSE-Systeme oder erstellen Sie neue.

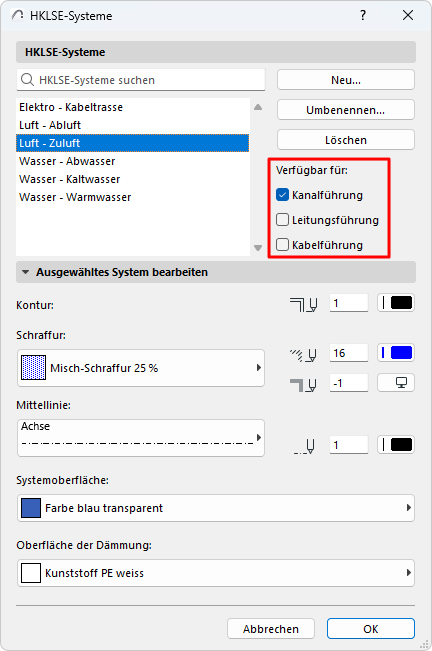

Verwenden mit: Markieren Sie einen oder mehrere Führungstypen, für die dieses HKLSE-System verwendet werden kann:
•Kanalführung
•Leitungsführung
•Kabelführung
Basierend auf dieser Definition von Verfügbar für sind HKLSE-Systeme für den entsprechenden Führungselement-Typ im oberen Bereich des Dialogs Führung wählbar.
Attribute des HKLSE-Systems bearbeiten
Verwenden Sie die Steuerelemente, um Schraffuren, Linien und Oberflächen für das aktuelle HKLSE-System einzustellen.
