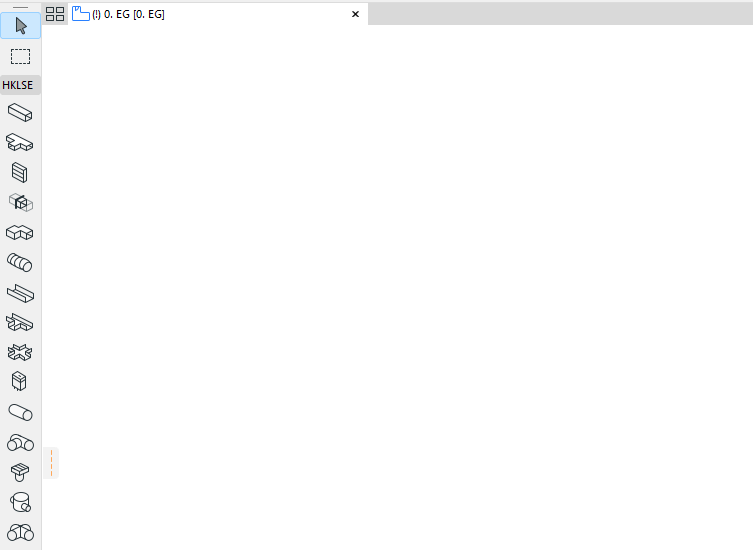

1.Aktivieren Sie ein Werkzeug zur Leitungsführung aus der Werkzeugpalette: Kanalführung, Kabelträgerführung oder Rohrführung.
2.Im Grundriss oder 3D-Fenster: Klicken Sie nacheinander, um die Segmente und Knoten des Leitungspolygons zu definieren.
•Jeder Klick stellt einen Knoten dar, der die benachbarten Segmente miteinander verbindet.
•Die Referenzlinie befindet sich in der Mitte des Leitungselements
•Drücken Sie Backspace, um das zuletzt platzierte Leitungselement zu löschen
3.Um die Leitung fertigzustellen, klicken Sie ein zweites Mal am Ende des letzten Segments.
Das Ergebnis ist ein Leitungsführungselement.
Bögen und Übergänge werden automatisch an jedem Knotenpunkt erzeugt.
Der Materialfluss (z. B. Wasser oder Luft), der durch ein bestimmtes Führungselement geleitet wird, ist immer konstant.
Interaktives Ändern der Leitungsführungs-Parameter
Sobald Sie mit dem Erstellen eines Leitungselements beginnen, können Sie dessen Querschnitt im Eingabe-Tracker ändern.

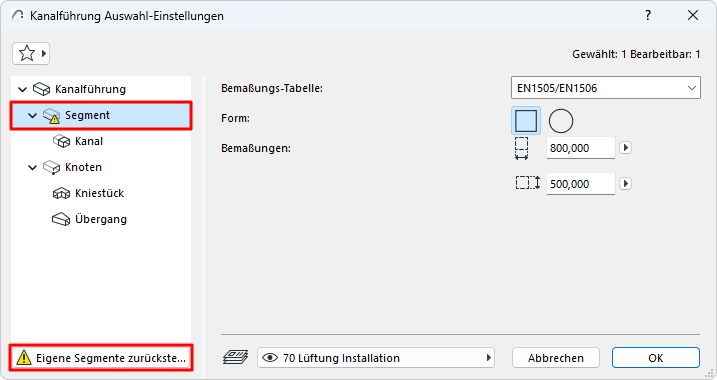

Da Sie den voreingestellten Parameterwert des Segments geändert haben, wird es im Einstellungsdialog als „Eigenes Segment“ markiert.
Hinzufügen einer Verzweigung zum Leitungselement

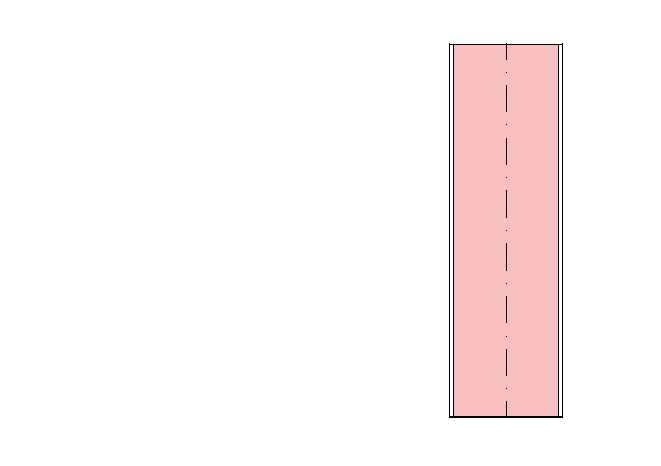

Sie können jedem platzierten Leitungselement eine Abzweigung hinzufügen. Der Verzweigungsknoten wird automatisch hinzugefügt.
Nach dem Erstellen einer Abzweigung wird die ursprüngliche Leitungsführung in mehrere Routenelemente aufgeteilt.
Hinzufügen von Leitungsführungen
Leitungsführungen werden hinzugefügt, wenn:
•Ein Endknoten eines Leitungselements mit dem Endknoten eines anderen verbunden ist
•Eine Abzweigung gelöscht wird (die verbleibenden Leitungen werden zusammengefügt)
•Ein Endknoten der Abzweigung verschoben wird, wodurch die Abzweigung nicht mehr verbunden ist
