Egyedi összetevők létrehozása ajtó, ablak, függönyfal, lépcső, korlát számára

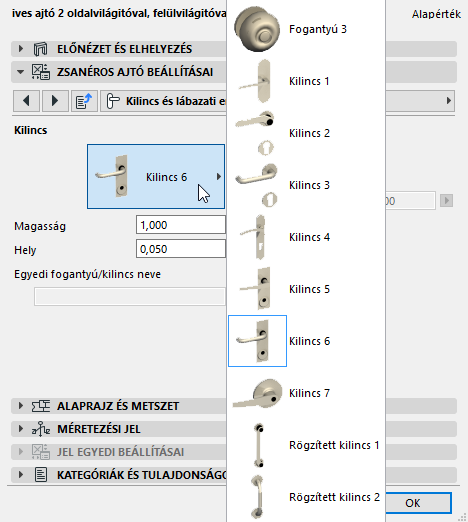

Az ajtók, az ablakok és a hierarchikus tervezési elemek (függönyfal, lépcső, korlát) számos beállítható paraméterrel rendelkező GDL könyvtári elemek. Az Archicad könyvtárban található ajtókhoz például ajtólapok és kilincsek széles választéka áll rendelkezésre:
Előfordulhat azonban, hogy a tervhez másfajta ajtóösszetevő szükséges -- amely nem található meg a könyvtárban. Ebben az esetben megrajzolhatja és könyvtári elemként mentheti el a modell elemet, amelyet meghatározhat egyéni összetevőként (pl. kilincs), és amelyet ezután felhasználhat az elhelyezett ajtókhoz.

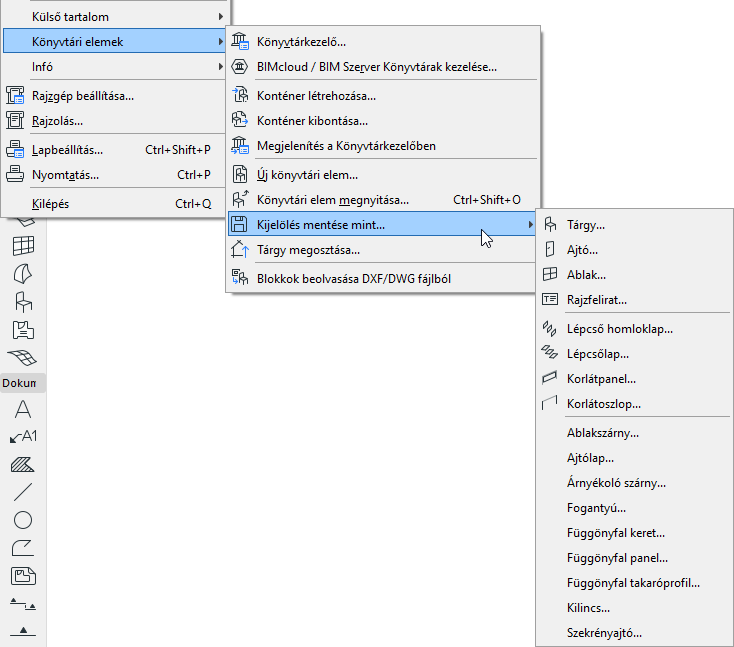

A lehetséges egyedi összetevők listája a Fájl > Könyvtári elemek > Kijelölés mentése mint útvonalon érhető el
Menthet például egy lapot egyedi ajtólapként. A létrejövő GDL tárgy tárolt ajtólapként kerül be a terv beágyazott könyvtárába. Ezt az egyedi ajtólapot minden olyan ajtó használhatja, amely ajtólapot tartalmaz.
•Az egyedi összetevő alkalmazásakor szükség esetén az Archicad ezeket az ajtólapokat automatikusan átméretezi. Tegyük fel, hogy egy 1000 x 2000 mm méretű ajtólap típusú egyedi összetevőt készített. Ha az ajtó mérete 800 x 2000 mm és kivágott mérete minden oldalon 500 mm, a program úgy méretezi át az ajtólapot, hogy annak 700 x 1950 mm legyen a mérete. Az Ajtólap egyedi összetevő minden része arányosan meg lesz nyújtva vagy össze lesz nyomva.
•Az automatikus átméretezés NEM használható lépcső vagy korlát alárendelt elemeként mentett Egyedi összetevők esetén. A lépcső és a korlát összetevőit pontosan abban a méretben kell létrehozni, amelyet használni kíván a tervben.
