Metszetállapot újraépítés hozzárendelése

Megjegyzés: Az állapot-hozzárendelés folyamata metszetek, homlokzatok és Falnézetek esetén azonos. A 3D dokumentum állapota lehet Automatikusan újraépített vagy Manuálisan újraépített, azonban Rajz nem lehet.

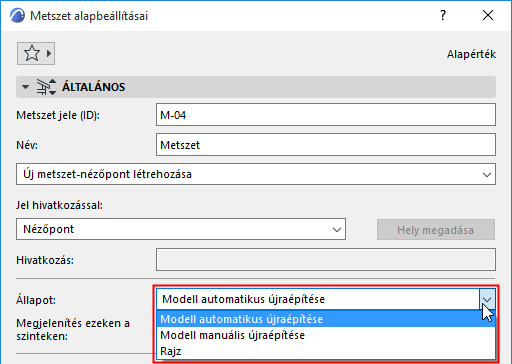

Új Metszet létrehozásakor a Metszet beállítások Általános panelén társíthat hozzá állapotot. A Metszet háromféle állapottal rendelkezhet: Modell automatikus újraépítése, Modell manuális újraépítése és Rajz.

Az egyes metszetállapotok a metszet és az alaprajzi modell közötti kapcsolatot, valamint a metszet újraépítésének módját határozzák meg.

•A két Modell státuszban (automatikus és manuális újraépítés) az ablak szerkezeti elemeket tartalmaz, és a modell Metszet ablakában ezeken végrehajtott változtatások automatikusan frissítésre kerülnek az Alaprajz ablakban, illetve a 3D-s ablakban, illetve más Metszet ablakokban és viszont.

•A Rajz státuszú Metszet ablakban a szerkezeti elemek 2D-s kitöltésekre, körívekre és vonalakra esnek szét. Az ilyen jellegű ablakban végrehajtott változtatások nem frissítik a többi ablak tartalmát. Mindemellett, a Rajz frissíthető a modellen végrehajtott változtatások szerint.

A szerkezeti elemek az Automatikusan újraépített és a Manuálisan újraépített metszet ablakokban is szerkeszthetők. Itt a legtöbb modellelem nem hozható létre, azonban duplikálásuk, megtekintésük és módosításuk lehetséges. Ugyanakkor új alakzatok és függönyfalak létrehozhatók ezekben az ablakokban.

Megjegyzés: Ha a Modell státuszú (akár automatikusan, akár manuálisan újraépített) Metszet ablakban töröl egy szerkezeti elemet, azzal az elemet az Alaprajzról és a 3D-s modellből is törli.

A Metszet státuszától függetlenül mód van 2D-s rajzi elemek, megjegyzések és méretezések hozzáadására.

További részleteket lásd Metszetek frissítése.
