A Kapcsolt modulok segítségével külső fájlokat (forrás) toldhat be az éppen nyitott (fogadó) tervbe.

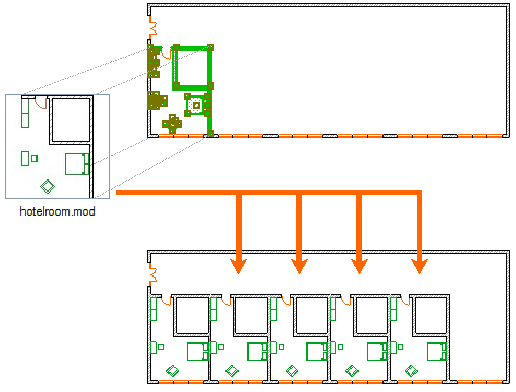

A Kapcsolt modulok funkció például olyan épületek ismétlődő szerkezeteinek kezelésére szolgál, mint például a sok egyforma helyiséggel rendelkező szállodák vagy irodaházak: amennyiben a helyiségeket kapcsolt modulként helyezzük el, akkor a modul forrásfájl frissítésével egy lépésben, egyszerre módosíthatók. Ugyanazt a struktúrát akár több terv is használhatja.
A kapcsolt modulok frissítése során lehetősége nyílik megnyitni a Modellek összehasonlítása ablakot, melynek segítségével pontosan nyomon tudja követni, hogy mit eredményezett a frissítés.
Lásd Archicad modellek két – a kapcsolat frissítése előtti és utáni – változatának összehasonlítása.
Milyen fájlok helyezhetők el modulként?
Archicad fájltípusok:
•önálló terv (.pln)
•modul típusú fájl (.mod)
•BIMcloudról származó csapatmunka terv (amely ugyanabban az Archicad változatban készült, mint a fogadó terv)
•Archicad 2D-s vonalak (.2dl)
Modulként elhelyezhető egyéb fájltípusok:
•IFC fájl
•Rhino fájl (.3dm)
•RVT fájl
A kapcsolt modulok jellemzői
•A program a modulokat a fogadó tervbe menti. Ha a forrásfájl éppen nem elérhető, a modul akkor is rendelkezésre áll és látható. A modul azonban nem frissíthető addig, amíg a hivatkozott forrásfájl nem elérhető.
•Az egyes modulok elhelyezési paraméterei (pl. tájolás, alap fólia, tervopció) eltérhetnek annak ellenére, hogy a modulok forrása azonos.
•A lehelyezett kapcsolt modul csak egy egységként szerkeszthető. Az elemei nem szerkeszthetők mindaddig, amíg a kapcsolt modulhoz tartoznak.

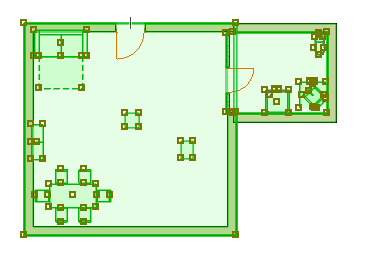

•A kijelölt kapcsolt modulhoz tartozó elemek fogópontjait üres négyzetek jelölik. Ha egyszerre több Modult jelölt ki, a kiválasztó pöttyök különböző színűek lesznek, hogy könnyebben megkülönböztethesse őket egymástól.

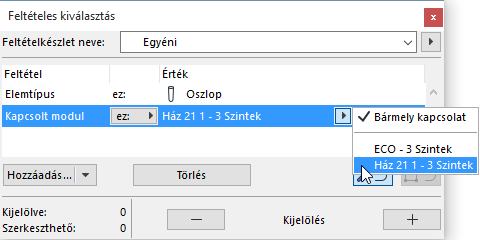

•A kapcsolt modul elemek megkeresésére használhatja a Feltétel alapú kiválasztás parancsot.
Kapcsolt modulok attribútumai
Archicad-alapú modulok esetén:
•Ha a modul elemeihez tartozó attribútumok neve megegyezik a fogadó tervben használt attribútumok nevével, a program az utóbbi attribútumokat alkalmazza.
•Ha az érintett attribútum neve nem használatos a fogadó tervben, új attribútum jön létre a fogadó tervben.
•Amint az attribútum a fogadó fájl részévé válik, a forrásfájl attribútumain végzett módosítások nincsenek rá hatással.
•A kapcsolt modulokkal importált attribútumok nem törlődnek a (kapcsolt) modulok törlésekor.
A további lehetőségeket lásd Alap fólia.
Megjegyzések: A fenti információ csak az Archicad alapú modulokra érvényes.
–Az IFC kapcsolt modulok jellemzőinek kezelése az adott IFC modul elhelyezéséhez használt importáló fordító sablonfájlja szerint történik. Lásd: IFC fájl elhelyezése.
–A Rhino alapú kapcsolt modul jellemzők (fólia- és felületbeállítások) az Importálás beállításai lehetőségnél állíthatók be a modul kiválasztásakor. Lásd: Rhino 3D modell importálási lehetőségek
Kapcsolt modulok könyvtári elemei
Megjegyzés: Csak az Archicad alapú modulokra érvényes. Az importált (kapcsolt) IFC könyvtári elemekkel kapcsolatban lásd: Könyvtári elemek helye.
•Csatolt Könyvtári elemek: A lehelyezett kapcsolt modullal együtt nem importálódnak a hivatkozott csatolt könyvtári elemek. Ellenőrizze, hogy a forrásban használt könyvtári elemek az alábbiak segítségével elérhetők a gazdaterv számára:
–Használja ugyanazokat a könyvtárakat mind a forrás mind pedig s a befogadó fájl számára
–Adja a forrás könyvtárait a befogadó fájl könyvtáraihoz

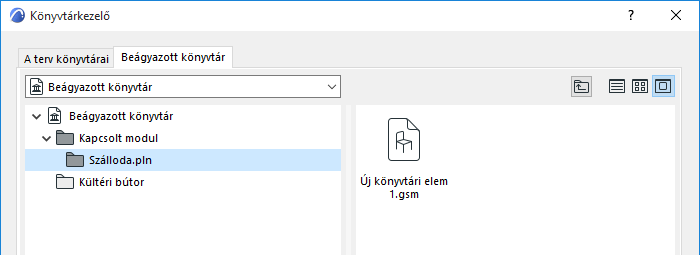

•Beágyazott könyvtári elemek: Egy kapcsolt modul elhelyezése azt is jelenti, hogy a forrásfájl teljes beágyazott könyvtára hozzáadódik a fogadó fájl beágyazott könyvtárához. Az újonnan hozzáadott beágyazott könyvtár a Könyvtárkezelőben látható, az automatikusan létrehozott „Kapcsolt modul” mappában a beágyazott könyvtárban. Ebben a mappában minden modul forrásfájl külön van listázva az összes beágyazott tárgyával együtt. Ezek a tárgyak frissülnek a fogadó tervben is, ha a forrástervben frissítve vannak.
Fontos: Nem ajánlott ezeket a tárgyakat külön behelyezni saját tervébe. Ezek a tárgyak törlődnek a Beágyazott könyvtárból, ha a kapcsolt modul törlődik a tervből, vagy ha az elhelyezett modulok összes példánya törlődik. (Akkor láthatja a törléseket, ha újra megnyitja a gazdafájlt.)
Tervopciók kapcsolt modulokban
Lásd Kapcsolt modulok és tervopciók.
Kapcsolt modulok jellemzői és osztályozásai
