A Tervellenőrző segítségével a felhasználók tervezés közben, közvetlenül az Archicad programban észlelhetik a hibákat. Használja a tervezési folyamat bármelyik szakaszában a tervezési modell geometriája és adatai minőségének ellenőrzéséhez és javításához – tekinthetjük egy „BIM helyesírás-ellenőrzőnek”.
A Tervellenőrző a Solibri Inside felhőalapú szolgáltatást használja, amelyet egy Nemetschek-testvérvállalat, a Solibri fejleszt. A Tervellenőrző alapfunkcióit az Archicadból Solibri-fiók nélkül is használhatja.
Elérhetőség
Az Archicad Tervellenőrző használatához a következőkre van szüksége:
•Archicad 26 Update 2 (build 4019) vagy újabb verzió
•Bejelentkezés Graphisoft ID azonosítóval
•Fogadja el a felhasználási feltételeket (ez a párbeszédpanel a Tervellenőrző indításakor jelenik meg). Az Ön felhasználói azonosító adatait a Solibri részére továbbítjuk, hogy ellenőrizzük a Tervellenőrző használatára való jogosultságát.
Előnyök és alapvető funkciók
•A Tervellenőrző alapfunkcióinak használatához nincs szükség telepítésre, az Archicadben azonnal rendelkezésre állnak.
•Mivel a Tervellenőrző Archicad-parancsként működik, nincs szükség a fájlok külső alkalmazásba történő exportálására és az eredmények importálására, ami jelentősen leegyszerűsíti a minőségbiztosítási munkafolyamatot.
•A tervezési folyamat korai szakaszában tervminőségi ellenőrzéseket végezhet, hogy garantálja a tervezési modell geometriájának és adatainak minőségét.
További funkciók
A Tervellenőrző további funkcióinak elérése:
•Regisztráljon a Solibri Inside-ra és/vagy frissítse fiókját. Lásd Solibri Inside.
•Az Archicad előfizetők is jogosultak lehetnek a Solibri Inside promóciós ajánlatára. Kérjük, ellenőrizze a Graphisoft weboldalt a részletekért.
Hogyan működik?
1.Nyissa meg a Tervellenőrzőt a következők valamelyikével:
•Kattintson a Tervellenőrző lehetőségre a fő eszköztáron
•Tervezés > Modell ellenőrzése > Tervezésellenőrző
2.A folytatáshoz jelölje be a négyzetet, hogy elfogadja a felhasználási feltételeket. Az Ön felhasználói azonosító adatait a Solibri részére továbbítjuk, hogy ellenőrizzük a Tervellenőrző használatára való jogosultságát.

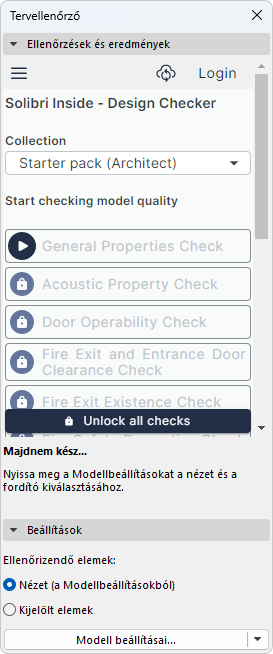

Megnyílik a „Tervellenőrző” paletta az elérhető tervellenőrzések listájával. A rendelkezésre álló ellenőrzések listája időről időre frissül.
3.A Paletta alján található Beállítások panelen hajtsa végre a következő lépések egyikét:
•Jelöljön ki egy nézetet (a nézet összes eleme részt vesz az ellenőrzésben),
•Jelöljön ki elemeket az ellenőrzéshez
4.Kattintson a Modellbeállítások gombra.
5.A megjelenő Beállítások párbeszédpanelen adjon meg egy IFC fordítót a Solibri Inside rendszerbe történő exportáláshoz. Javasoljuk az „IFC4 Reference View alapú exportálás” fordítót.
Megjegyzés: IFC2x3 fordító használatakor a „Geometriakonverzió IFC exportáláshoz” párbeszédpanel „Anyagok megőrzésének módja (csak IFC2x3)” mezőjében mindenképpen a „Ne bontsa szét az elemeket, anyagmegőrzés nem biztosított” beállítást válassza. (Lásd Anyagok megőrzésének módja (csak IFC2x3)
6.A Tervellenőrző párbeszédpanelen kattintson a rendelkezésre álló ellenőrzések bármelyikére a futtatáshoz (például az "Általános jellemzők ellenőrzése”.)
A Tervellenőrző létrehozza a szükséges adatokat, és elküldi azokat a Solibri Inside számára az ellenőrzési műveletekhez.
Az észlelt feladatok és a kapcsolódó elemek a palettán láthatók.

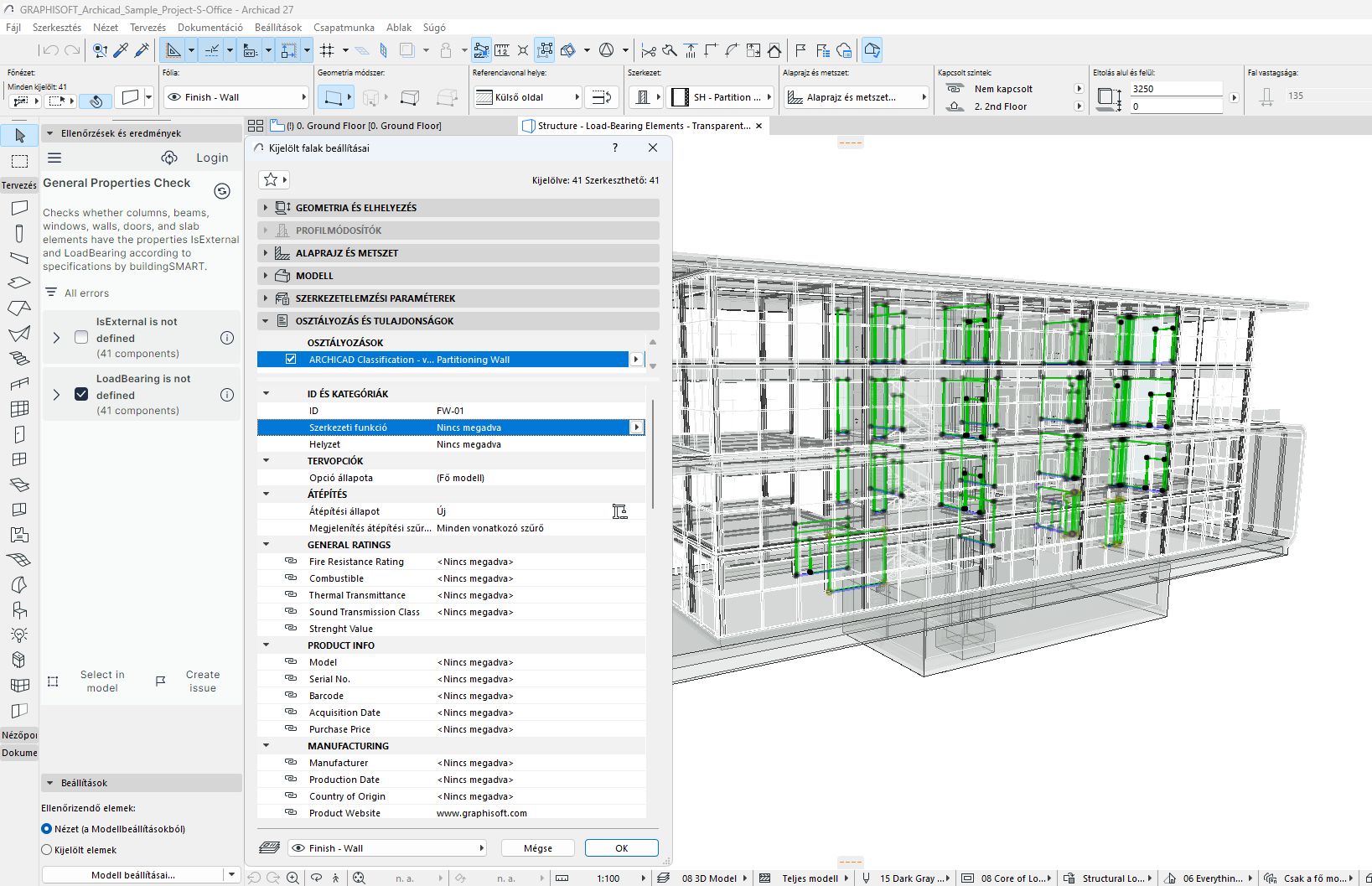

A következő képen a „Jellemzők ellenőrzése" azt találta, hogy a kiválasztott elemek több alapvető jellemzője "Meghatározatlan".
•Kiválaszthatja az azonosított elemeket a problémák megjelenítéséhez és kijavításához.
•Lehetőség van arra is, hogy ezekből feladatot hozzon létre az Archicad Feladatszervezőjében.
