Az épületgépészeti rendszer az épületgépészeti nyomvonalelemek megjelenítéséhez használt kitöltések, vonalak és felületek mentett készlete. Az épületgépészeti rendszerek az Archicad terv attribútumai.
A Vonalvezetési beállítások párbeszédpanel tetején minden nyomvonalelemhez hozzárendelhető egy épületgépészeti rendszer.
Lásd Elvezetési beállítások – főoldal.

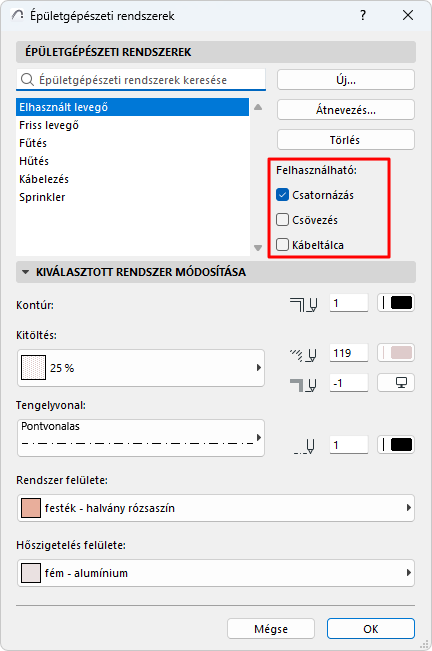

Az épületgépészeti rendszerek az alábbi helyeken állíthatók be és szerkeszthetők:
•Tervezés > Épületgépészeti rendszerek
•Beállítások > Elemattribútumok > Épületgépészeti rendszerek
(vagy használja az Épületgépészeti rendszerek parancsikont az épületgépészeti eszközsávon).
Használhatja, módosíthatja az előre definiált épületgépészeti rendszereket, és létrehozhat újakat.
Felhasználható: Jelölje be azt az egy vagy több nyomvonaltípust, amelyek ezt az épületgépészeti rendszert használják:
•Csatornázás
•Csövezés
•Kábeltálca
A Felhasználható beállítás alapján az épületgépészeti rendszerek a vonatkozó elvezetési elemtípushoz elérhetők (lásd a Vonalvezetési beállítások párbeszédpanel tetejét).
Épületgépészeti rendszer attribútumainak szerkesztése
A vezérlőkkel beállíthatók az aktuális épületgépészeti rendszer kitöltései, vonalai és felületei.
