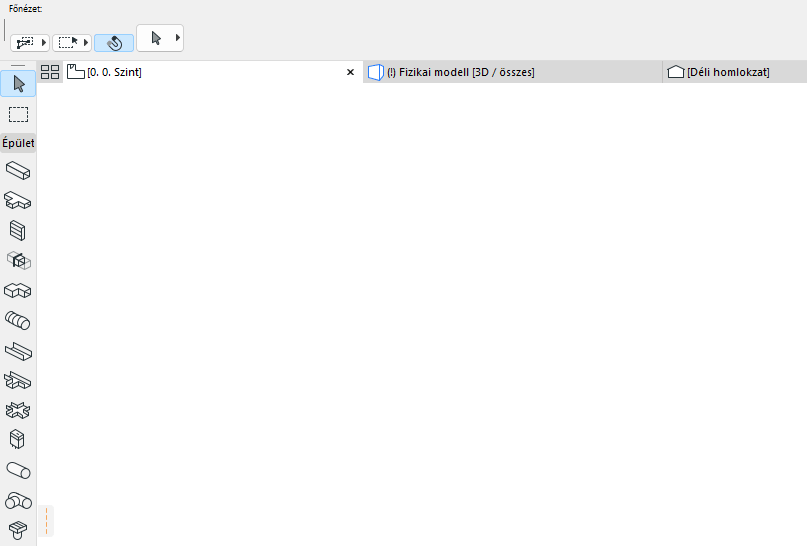

Nyomvonalbeli elem elhelyezése

1.Aktiváljon egy vonalvezetéshez használható eszközt az eszköztárból: Csatornaelvezetés, Kábelcsatorna-elvezetés vagy Csőelvezetés.

2.Alaprajzon vagy 3D ablakban: Kattintson többször a nyomvonal szakaszainak és csomópontjainak meghatározásához.

•Minden kattintás egy csomópontnak felel meg, amely összeköti a szomszédos szakaszokat.

•A referenciavonal az útvonalelem közepén van

•Az utoljára elhelyezett szakasz törléséhez nyomja meg a Backspace billentyűt.

3.Az elvezetés befejezéséhez kattintson még egyszer az utolsó szakasz végére.

Az eredmény egyetlen nyomvonal elem.

A könyökök és átmenetek automatikusan jönnek létre mindegyik csomópontnál.

Az adott nyomvonalon haladó anyag (pl. víz, levegő) áramlása minden esetben folyamatos.

Vonalvezetési paraméter módosítása menet közben

Ha hozzákezdett a nyomvonal elhelyezéséhez, a keresztmetszet módosítható a Követőben.

Mivel megváltoztatta a szakasz alapértelmezett paraméterértékét, az a beállítások párbeszédpanelen „egyéni” értékként jelenik meg.

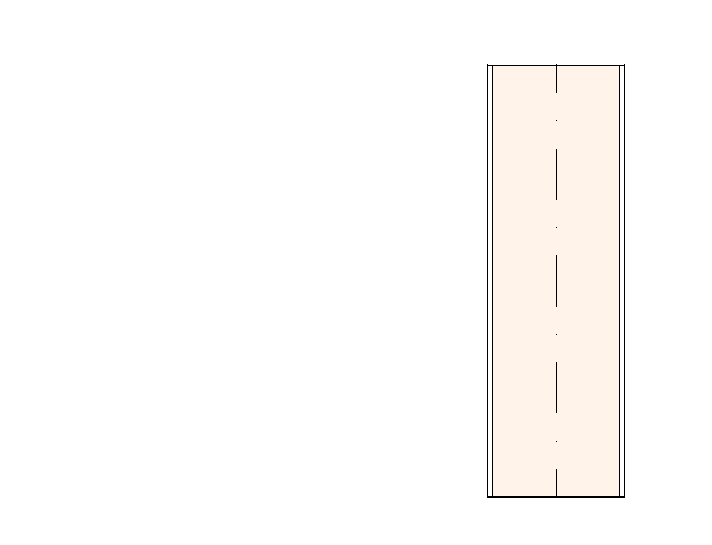

Elágazás hozzáadása a nyomvonalhoz

A nyomvonal bármelyik eleméhez hozzáadható elágazás. A program automatikusan hozzáadja az elágazási csomópontot.

Az elágazás létrehozása után az eredeti nyomvonalból több nyomvonal lesz.

Nyomvonalak egyesítése

A nyomvonalak egyesülnek, ha:

•Az egyik nyomvonal záró csomópontja egy másik nyomvonal záró csomópontjához csatlakozik

•Töröl egy ágat (a megmaradt nyomvonalak egyesülnek)

•Egy ág záró csomópontját áthelyezi, és ezzel leválasztja a korábbi elágazást
