IFC szerkezetelemzési modell importálása/exportálása – kísérleti funkció

A fájlok megnyithatók, összehasonlíthatók és menthetők IFC szerkezetelemzési modell formátumban (*.ifc). Ez a „szerkezetelemzési nézet” modellnézet-definícióját használó IFC fájl.

Funkció bekapcsolása

Válassza a Beállítások > Munkakörnyezet > További lehetőségek > Kísérleti funkciók menüpontot.

Jelölje be az IFC szerkezetelemzési modell importálásának/exportálásának engedélyezése négyzetet.

Ez egy kísérleti funkció, amely változhat vagy kimaradhat az Archicad későbbi verzióiból. Próbálja ki!

Lásd Kísérleti funkciók.

Importálás

Az alaprajzon vagy a 3D-s ablakból:

1.Kattintson a Fájl > Megnyitás lehetőségre.

2.Válassza az IFC szerkezetelemzési modell (*.ifc) fájlformátumot. A program az IFC 2x3 és IFC4 formátumot is támogatja.

3.Kattintson a Megnyitás gombra.

Tervezés > Modellek összehasonlítása

Keressen *.ifc formátumú szerkezetelemzési modelleket.

Elemek kezelése importáláskor

IFC szerkezetelemzési modell fájl importálásakor az elemek konvertálása automatikusan megtörténik. Nincsenek megfeleltetési szabályok.

A program automatikusan konvertálja az 1D és 2D elemeket a geometria alapján: a függőleges elem oszlop, a vízszintes elem gerenda.

Építőanyagok

Ha az importált elem építőanyaga már létezik az Archicad sablonban (név alapján), akkor az a vonatkozó Archicad építőanyagot használja.

Megjegyzés: A program itt csak a neveket veti össze. Az azonos nevű építőanyagokat egyformának ítéli.

Ha az építőanyag nem található meg az Archicad sablonban:

•a program importálja az építőanyag nevét (IFC-ként), és hozzáadja azt az Archicad építőanyagok listájához,

•a beállításai az Archicad vonatkozó alapértelmezett eszközéhez beállított építőanyagot használják (pl. alapértelmezett oszlop építőanyag jellemzői).

Profilok

Ha az importált 1D elem profilja már létezik az Archicad sablonban (ugyanazzal a névvel és geometriával), akkor az a vonatkozó profilt használja.

Ha a beérkező profil nem létezik az Archicadben, a program importálja és hozzáadja azt az Archicad profilokhoz.

Egyéb elembeállítások importáláskor

Az importált elemek többi beállítása a vonatkozó Archicad eszköz (Fólia, Osztályozás, felhasználó által meghatározott Tulajdonságok stb.) alapértelmezett értékeit használja.

Szerkezetelemzési modell beállításai

Az importált modell Archicadben a következő beállításokat használja az automatikus igazítások elkerülése és az eredeti szerkezeti modellnek való lehető legpontosabb megfelelés érdekében:

–A Fólia metszéscsoport beállítások törlődnek (a metsző elemek nem csatlakoznak)

–Az igazítási szabályok (a Szerkezetelemzési modell generálási szabályai párbeszédpanelen) beállítása: „Nincs szabály”

–A gerenda élvágásainak beállítása függőleges, az oszlop élvágásainak beállítása függőleges

Exportálás

Az alaprajzon vagy a 3D-s ablakból:

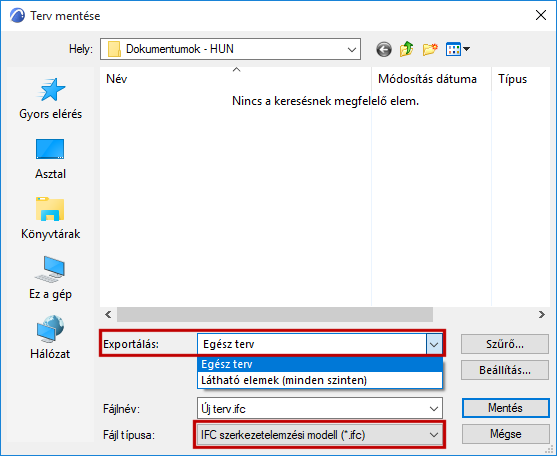

1.Használja a Fájl > Mentés mint parancsot.

2.Válassza az IFC szerkezetelemzési modell (*.ifc) fájlformátumot. A fájl csak IFC2x3 formátumban exportálható. (Az IFC4 itt nem használható.)

3.Az Exportálás előugró ablakban válassza a teljes terv vagy csak a látható elemek mentését.

Alaprajzról történő mentéskor az aktuális szint vagy az összes szint elemei is menthetők.

4.Kattintson a Mentés gombra.

Elemek kezelése exportáláskor

Az összes 1D és 2D elem mentése azok aktuális beállításaival (geometria, profilok, anyagok) történik.
