Időjárási adatok (Energetikai elemzés)

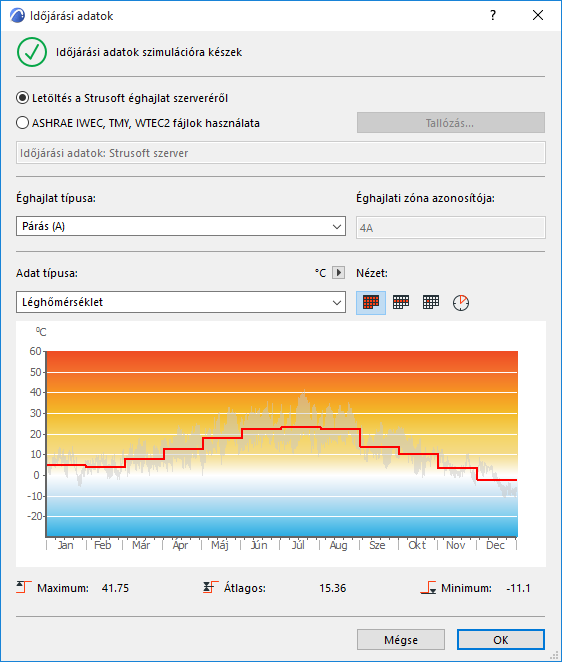

Nyissa meg ezt a párbeszédablakot a Modell ellenőrzés paletta legördülő menüjéből a jobb felső sarokban; vagy a Tervezés > Energetikai elemzés > Időjárási adatok menüpontból vagy esetleg a Környezeti beállítások párbeszédpanelről.

Időjárási adatok forrása

Válasszon ki egy beállítást az időjárási adatok forrásaként az Energetikai elemzésben való használathoz.

•Letöltés a StruSoft éghajlat szerveréről. A StruSoft időjárási adatok a NOAA-CIRES Climate Diagnostics Center, Boulder, Colorado, USA által a http://www.cdc.noaa.gov/ webhelyen közzétett NCEP időjárás-elemzési adatokon alapulnak.

•ASHRAE IWEC, TMY, WTEC2 fájl használata: Kattintson a Tallózás gombra, majd válasszon ki és importáljon adatokat a külső időjárás-elemzési fájlokból. Ezek lehetnek szabadon elérhetők (pl. https://energyplus.net/weather, vagy fizetősek.)

Megjegyzés: Lehetőség szerint használjon analitikus („ideális évi”) időjárási adatokat, mivel ezek általában jobban reprezentálják egy adott hely időjárását, mint az egy adott évben rögzített időjárási adatok.

Az adott tervhez hozzárendelt időjárási adatokat az Archicad a gyorstár-könyvtárban tárolja, így az adatok hozzáférhetőek maradnak egy másik Archicad terv későbbi megnyitásakor is, még abban az esetben is, ha a számítógép nem csatlakozik az internethez.

Éghajlat típusa

Az épülethez hozzárendelheti az épület helyét a legjobban leíró éghajlattípust: nyirkos, száraz vagy tengeri. Ennek a csoportosításnak bizonyos, Észak-Amerikában hatályos, épületekre vonatkozó energiahatékonysági számítási szabványok szempontjából van jelentősége, a számítási eredményekre azonban nincs hatással.

Időjárási adatok megtekintése

Az alábbi diagram grafikusan illusztrálja az egy év leforgása alatt végbemenő időjárás-változásokat. Válassza ki azt az Időjárás adattípust, amelyet látni kíván a diagramon: Léghőmérséklet, Relatív páratartalom, Napsugárzás vagy Szélsebesség.

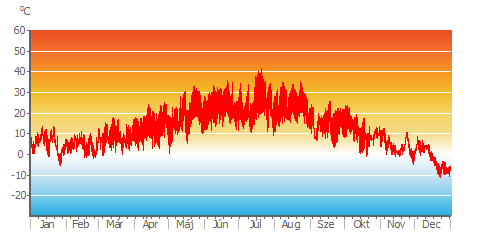

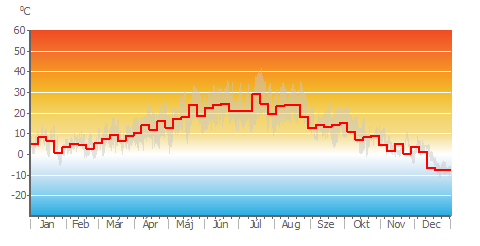

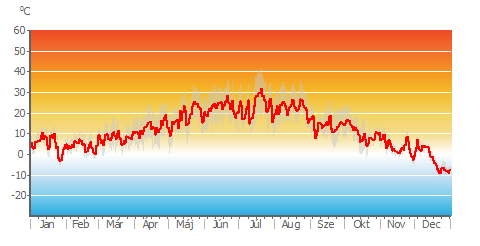

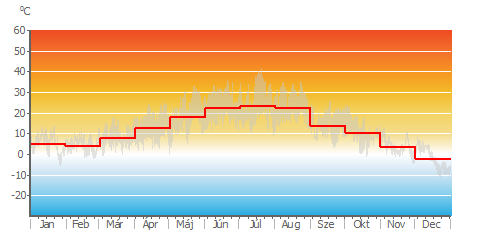

A jobb oldalon látható négy ikon segítségével kiválaszthatja a megtekinteni kívánt részletességi szintet: havi, napi, heti vagy óránkénti.

Az ábra alatt a kiválasztott időjárás adattípus maximum, átlagos és minimum értéke látható.

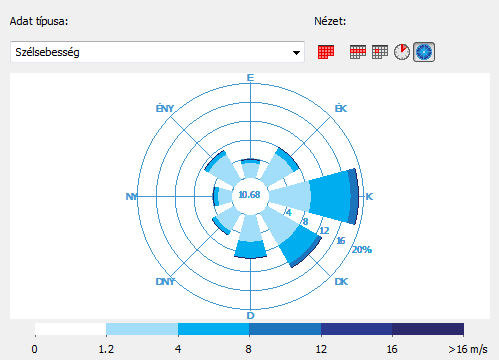

Ha a Szélsebességet jelöli ki megjelenítendő időjárás adattípusként, akkor elérhetővé válik egy további ikon, amely szélrózsa formájában jeleníti meg a széladatokat.

A poláris ábrán a 8 fő irány látható. Az egyes szegmensek hossza jelöli, hogy (százalékban egy év leforgása alatt) milyen gyakran fúj a szél az adott irányból.

Egy szegmensen belül minden egyes szín egy szélsebesség tartományt jelöl (az abból az irányból fújó teljes szél százalékértékben), az alábbi színskálának megfelelően.

A szélrózsa középpontjában mért érték (a fehér terület) azt a százalékos időintervallumot jelöli, amikor nem fúj a szél, vagy elhanyagolható mértékben.
