Környezeti beállítások (Energetikai elemzés)

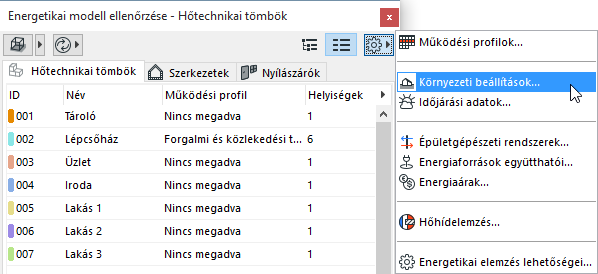

Nyissa meg ezt a párbeszédpanelt a Modell ellenőrzés paletta legördülő menüjéből a jobb felső sarokban; vagy a Tervezés > Energetikai elemzés > Környezeti beállítások menüpontból.
A Környezeti beállítások párbeszédablak az alábbi elemeket tartalmazza:
•Beállítások: Hely és Időjárás, Talajszint magassága, Talajtípus, Környezet
•Hivatkozások más párbeszédpanelekre: Helybeállítások, Időjárási adatok, Felületi hőátadás, Szélvédelem, Vízszintes árnyékoltság
Helybeállítások
Az Energetikai elemzés figyelembe veszi az épület földrajzi helyzetét, amikor Időjárásadatokat szerez be a StruSoft Climate kiszolgálótól. Az Archicad párbeszédpanel megnyitásához kattintson a Környezeti beállítások panelen található Hely beállítások gombra.
Lásd Helybeállítások.

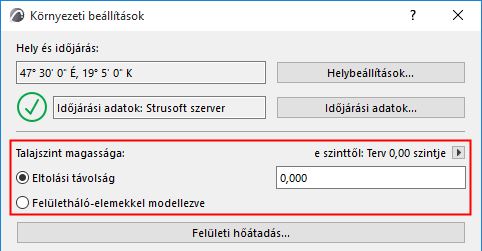

Ez a vezérlő a Környezeti beállítások párbeszédablakban található:
A talaj kapcsolata az épülettel kétféleképpen modellezhető az Archicad Energetikai elemzésben:

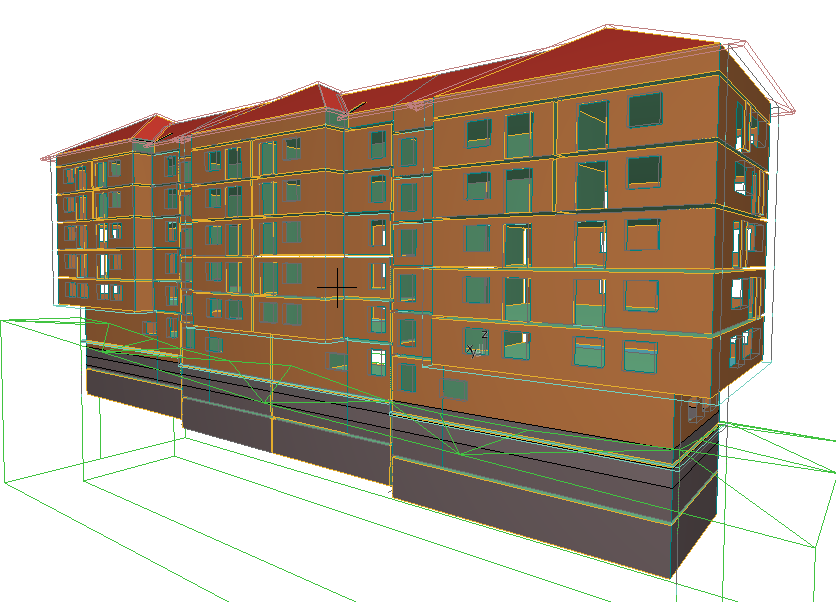

•Eltolási távolság: az a távolság, amellyel a térburkolat el van tolva a Terv 0,00 szintjétől vagy egy előre meghatározott Hivatkozási szinttől.

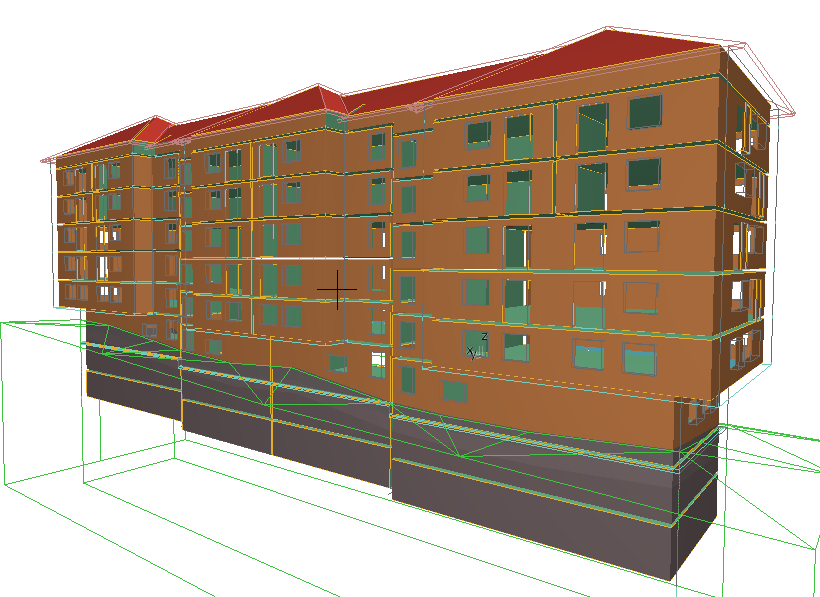

•Felületháló-elemekkel modellezve: a Felületháló eszköz segítségével modellezheti az épület környezetét (amennyiben az nem teljesen sík) a talajjal kapcsolatban álló szerkezet pontosabb energetikai modellezéséhez.

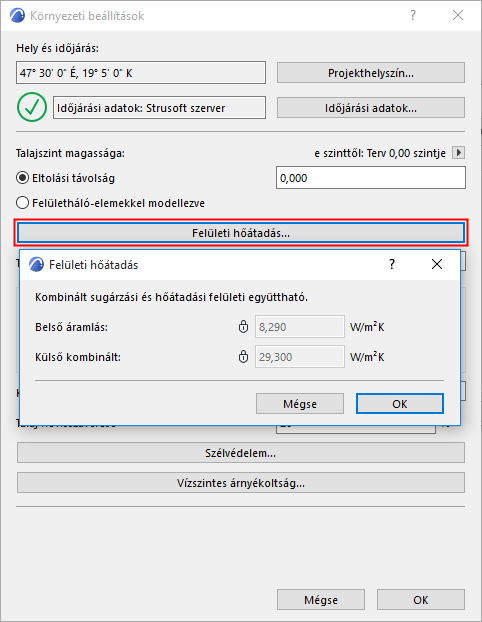

Ebben a párbeszédablakban meghatározhatók a tervben szereplő összes áttetsző szerkezet kombinált belső és külső hőátadási együtthatói. Az U-érték számításakor megadott felületi együtthatók csak az egyes szerkezetek szintjén lévő statikus hőteljesítmény kalkulációjára vannak hatással; a Felületi hőátadás panel általános beállításait pedig a dinamikus energiamérleg szimuláció használja.
Javasoljuk, hogy a felhasználók csak akkor módosítsák az alapértelmezett globális felületi együttható értékeket, ha a helyi szabványok miatt feltétlenül szükséges az eltérő értékek használata.
A legördülő menüből válassza ki azt a lehetőséget, amelyik legpontosabban leírja az épület helyének talajtípusát. Ez a beállítás szolgál alapul a talajjal kapcsolatban álló szerkezeten keresztül végbemenő hőáramlás kiszámításához.
Ekkor a kiválasztott talajtípus alatt megjelennek a Hővezetés, a Sűrűség és a Hőkapacitás alkalmazható értékei.

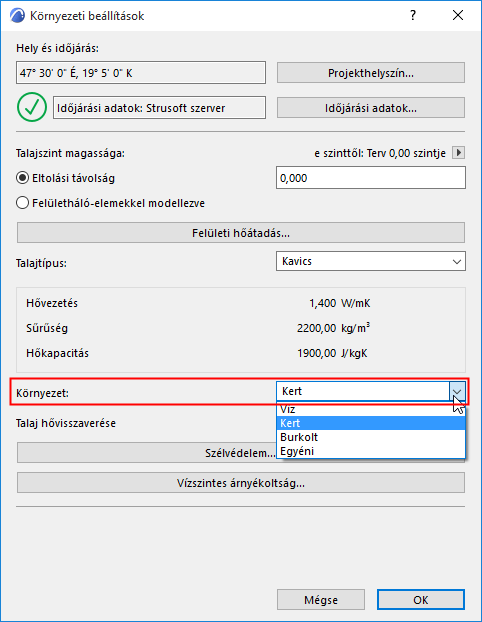

Válassza ki azt a Környezet beállítást, amely a legjobban megfelel az épület környezetének: Víz, Kert, Burkolt, vagy Egyéni.
Ez a beállítás a közvetett szoláris kisugárzás hatásának kiszámításakor használatos.

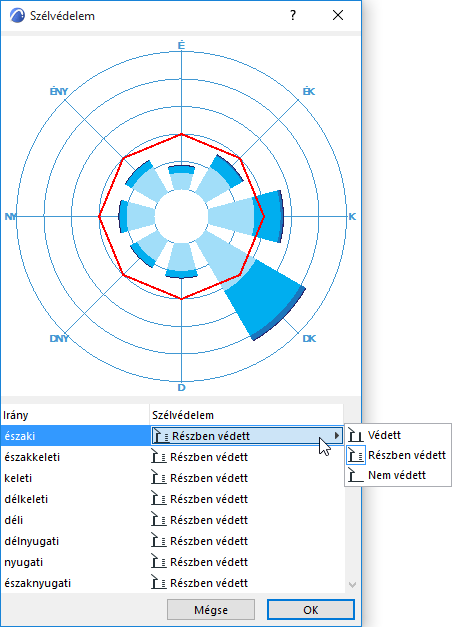

A Környezeti beállítások párbeszédablakban kattintson a Szélvédelem gombra, hogy megnyíljon a hasonló nevű párbeszédablak.
A poláris ábrán a 8 fő irány látható. Az egyes szegmensek hossza azt jelöli, hogy (százalékban egy év leforgása alatt) milyen gyakran és erősen fúj a szél az adott irányból.
Válassza ki az épület valamennyi irányához a megfelelő szélvédelmi szintet: Védett, Részben védett vagy Nem védett. Minden irány esetében egy pont található a grafikonon, amely a szélvédelmet jelöli (minél távolabb van a pont, annál nagyobb a védelem mértéke), a pontokat pedig egy vörös vonal köti össze.
Az Archicad energetikai elemzésének modell alapú napfényelemzés funkciója csak az épület héjszerkezetének átlátszó elemein működik. Mindazonáltal, ez nem határozza meg automatikusan, hogy a külső tárgyak milyen mértékben vetnek árnyékot az épület határoló szerkezetének áttetsző elemeire.

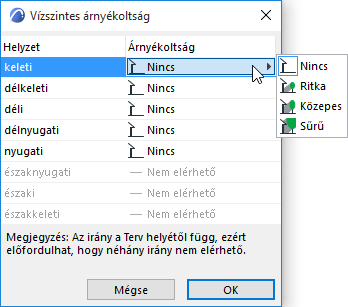

A Vízszintes árnyékolók gombbal aktiválhat egy különálló párbeszédpanelt, melyen egy lista látható az épület azon oldalairól, amelyekre rásüt a napfény (az Irányok listája a terv helyszínétől függően változhat).
Minden irányhoz válassza ki azokat a beállításokat, amelyek a legjobban megfelelnek a külső tárgyak általi árnyékolás mértékének (válasszon ki egy beállítást – Nincs, Ritka, Közepes vagy Sűrű).
